则武VFD 定制屏 GU140X80E-3700 研究研究

qq2203049 · 发表于 2013-5-16 08:48

上传我的两个屏外部ROM读出的数据，两块屏读出的数据完全一样，上面的贴纸也一样，checksum=0BAC3C7CH

reiyawea · 发表于 2013-5-18 12:44

qq2203049 发表于 2013-5-16 08:48 static/image/common/back.gif
上传我的两个屏外部ROM读出的数据，两块屏读出的数据完全一样，上面的贴纸也一样，checksum=0BAC3C7CH

贴纸不一样的话内容应该也不一样了。
如果能反汇编一下应该能知道怎么操作，只可惜这里没什么人懂瑞萨。

qq2203049 · 发表于 2013-5-24 13:35

接口最终是到CPU的P2口，不知道里面有没有本身的bootloader，假设有的话，是不是只有在数据区写入数据就可以显示，如果没有的话，就比较麻烦，期待有大侠能搞定瑞萨。

reiyawea · 发表于 2013-5-24 23:12

qq2203049 发表于 2013-5-24 13:35

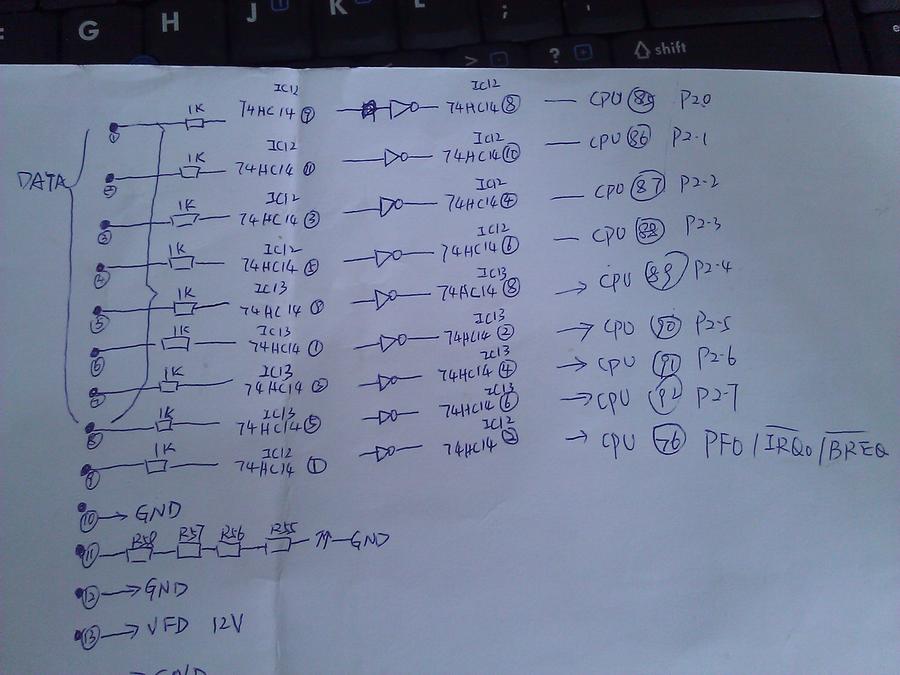

接口最终是到CPU的P2口，不知道里面有没有本身的bootloader，假设有的话，是不是只有在数据区写入数据就 ...

9脚连在中断上，应该是负脉冲写入信号。
11脚经过这么多个电阻就为了点亮LED？感觉中间应该有一路连到CPU上了，不然接口只有8位数据+1路写入信号，没有RS信号了。

qq2203049 · 发表于 2013-5-25 11:27

reiyawea 发表于 2013-5-24 23:12
9脚连在中断上，应该是负脉冲写入信号。
11脚经过这么多个电阻就为了点亮LED？感觉中间应该有一路连到CP ...

11脚确定就只连接LED。

kazuyuki · 发表于 2013-9-29 20:28

本帖最后由 kazuyuki 于 2013-9-29 20:34 编辑

这个屏我也买过，但一直没有弄

hesoka · 发表于 2013-9-30 14:40

高手不少啊。

reiyawea · 发表于 2024-8-18 19:19

这个VFD屏是日本弹珠机上用的，可以在分数LED上叠加显示画面，非常神奇。

分析了一下ROM的内容。
ROM总容量4MiB，前64KiB是程序，之后全部是图片（分辨率144*80，4阶灰度，大约有1000张）。数据的排列是完全按照CIG VFD的移位寄存器顺序。
这提示我们：这个屏很可能是带灰度的。是像HP POS屏那样内置主控，还是像12864那样只有移位寄存器，还不得而知。
