来一个手机维修电源想改造LM723带保护功能

yulefangzong

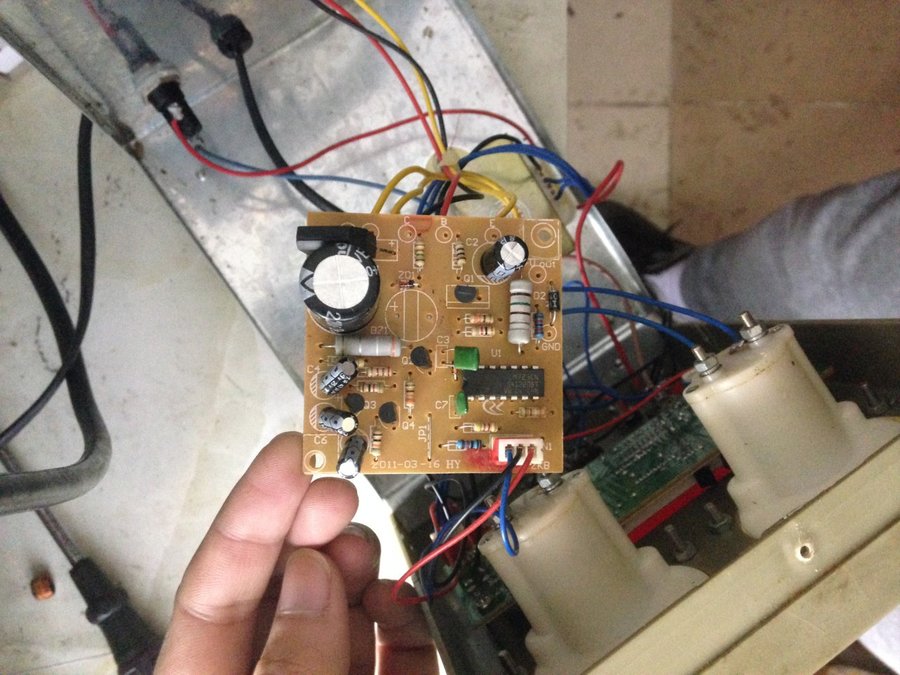

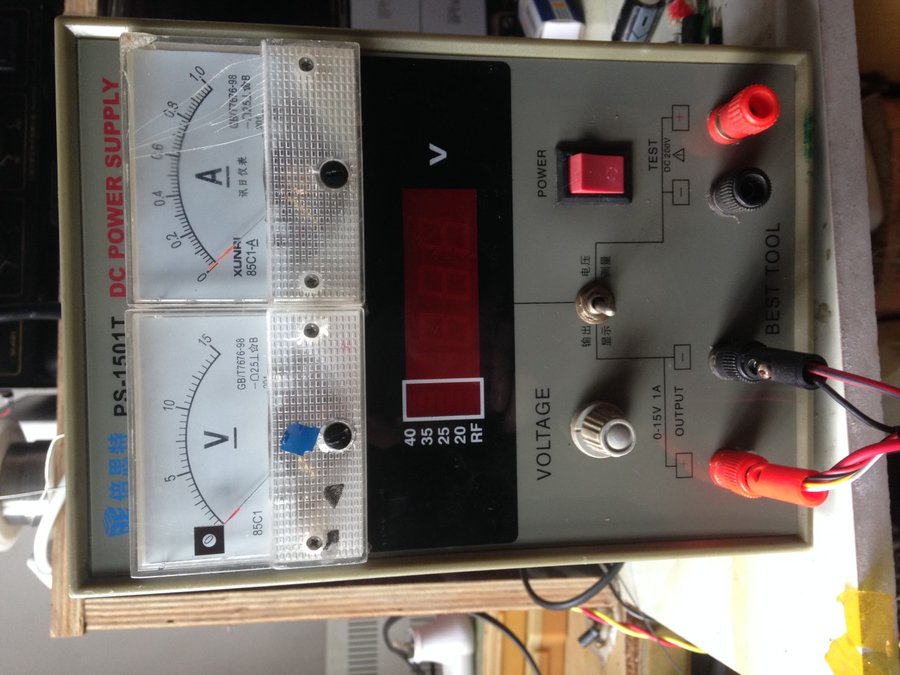

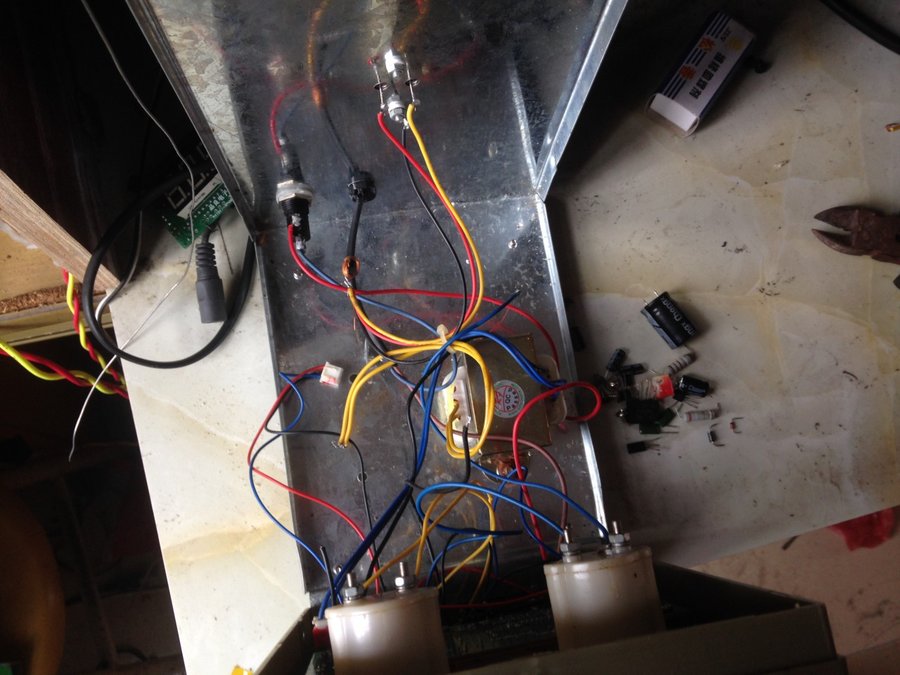

来一个手机维修电源想改造LM723带保护功能，本来保护不好用，反应也慢，现在回家过年，正好有点空，就拆来看看，放在家里好久了@

yulefangzong

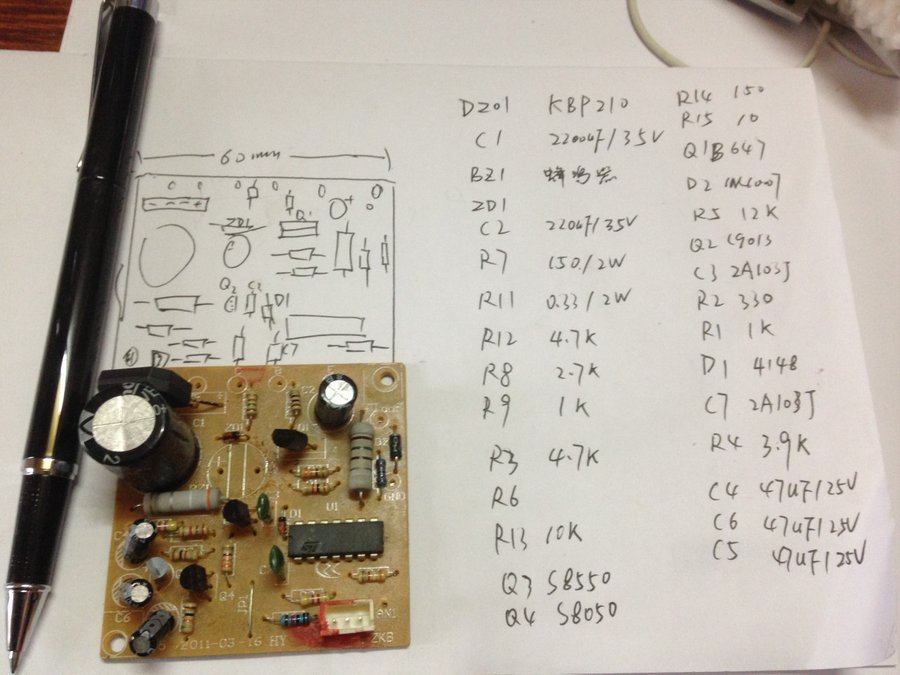

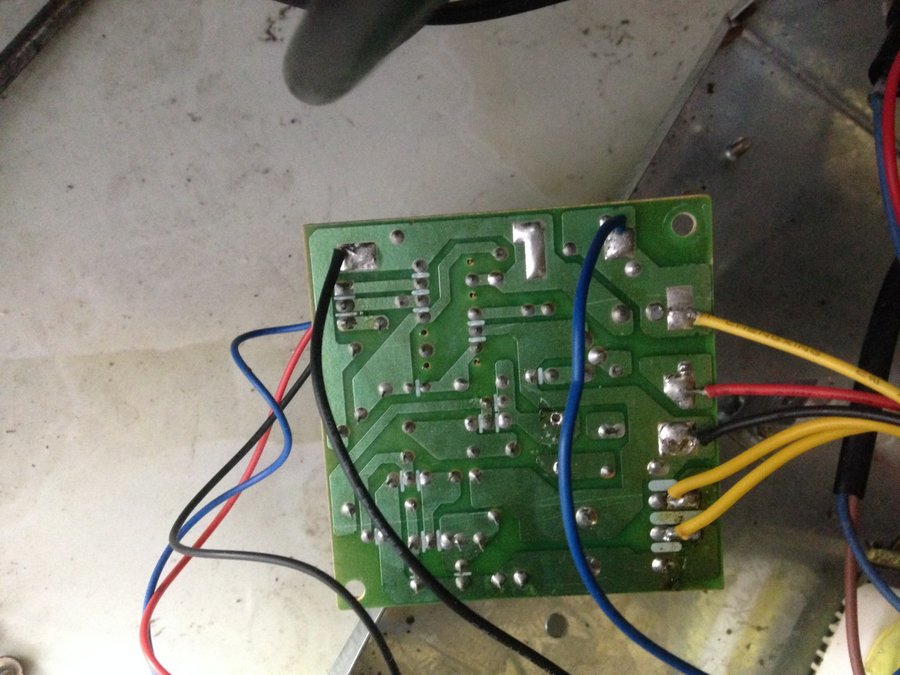

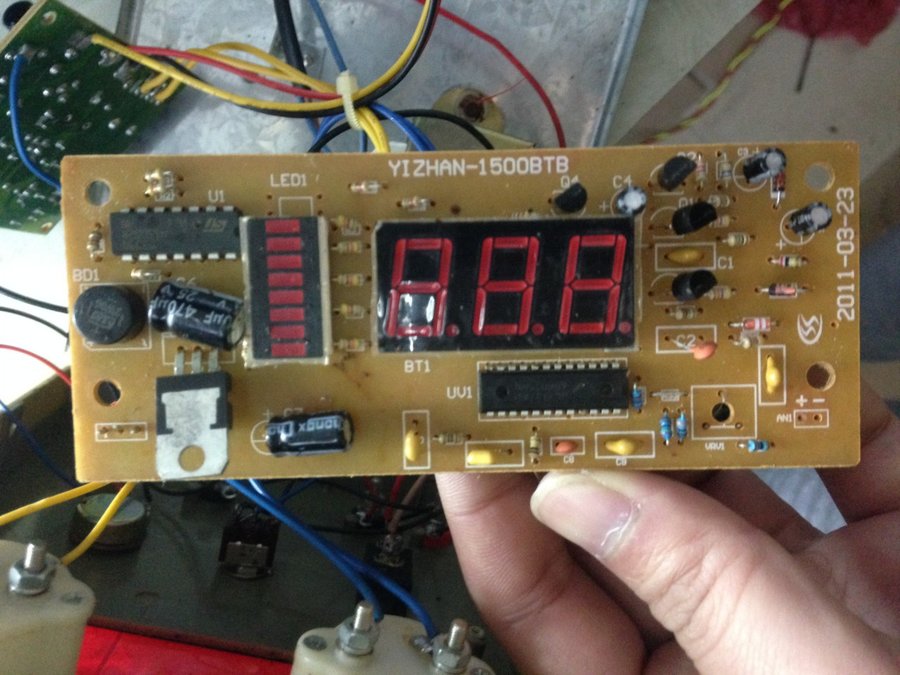

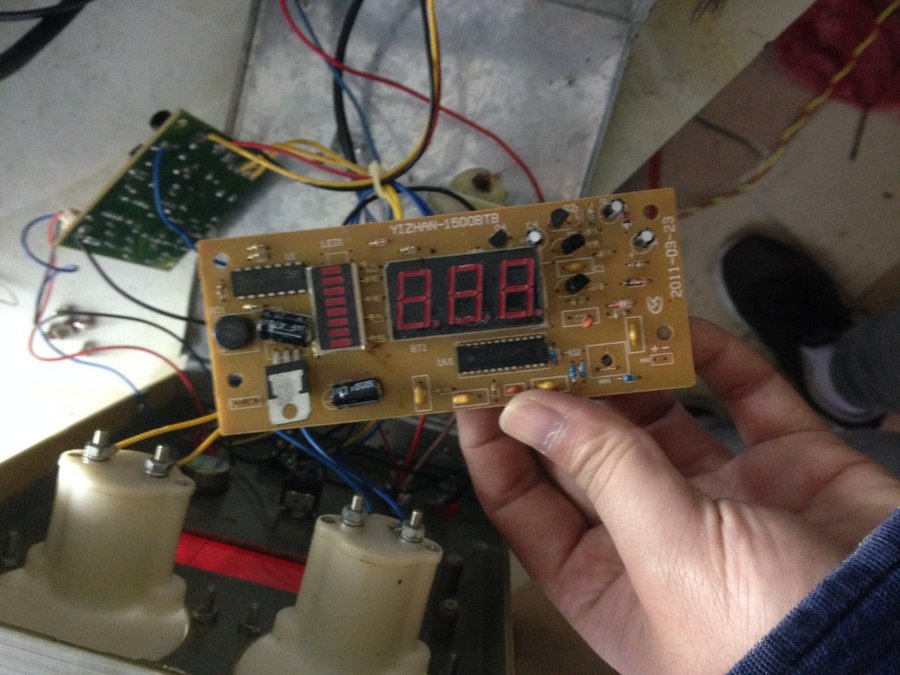

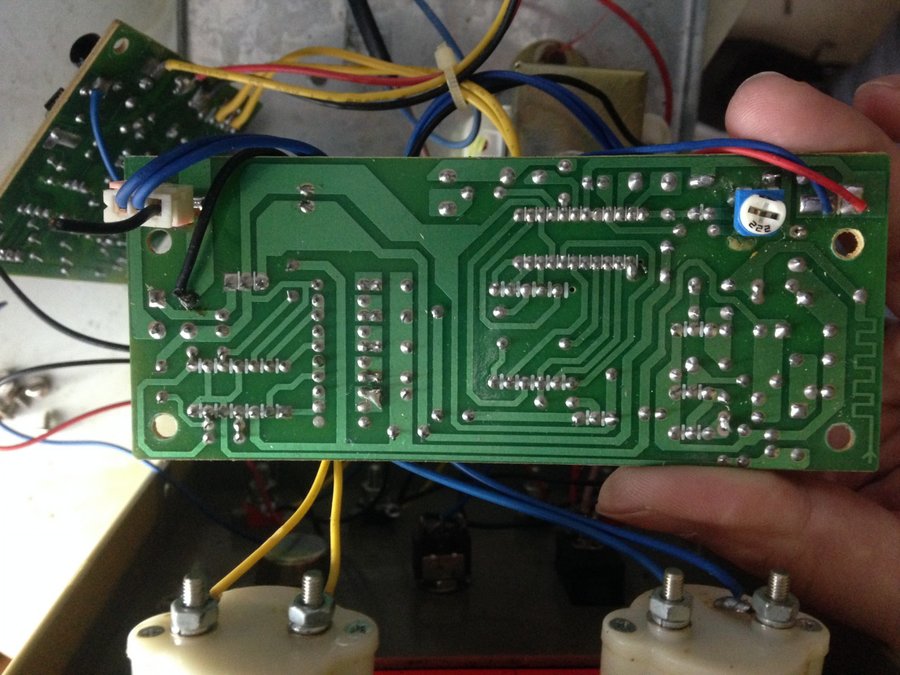

按这个图画了一个1比1的PCB出来，准备画好，把电路图抄出来，就开始改了

jakewordm

我3个都是带保护，有个还带电流调节2安

yulefangzong

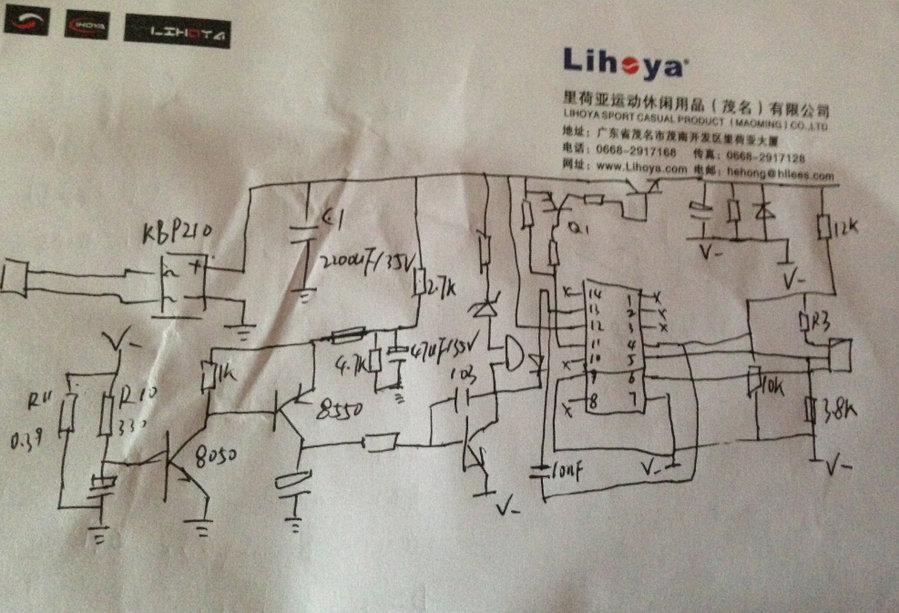

这个是我自己照着画出来的，不好看，呵呵，要整理下，用软件画画，

yulefangzong

yulefangzong 发表于 2016-1-29 11:51
这个是我自己照着画出来的，不好看，呵呵，要整理下，用软件画画，

这个电路图是按照原机画的，用99se整画下来，真是不少功夫才能抗完，

yulefangzong

jakewordm 发表于 2016-1-29 11:49
我3个都是带保护，有个还带电流调节2安

你能打开看看是哪个电路呢！研究下嘛，

snoopy8008

我有三个，清一色的是LM324方案的，以前反抄过电路，大同小异。
包括个大华的。
大华的电路图网上能下载到，我好像很久以前也发过。

yulefangzong

snoopy8008 发表于 2016-1-29 12:26
我有三个，清一色的是LM324方案的，以前反抄过电路，大同小异。
包括个大华的。
大华的电路图网上能下载 ...

能把地址我看看吗，发过来，参考下

xionggexb

看到一猫  老猫  凑热闹来了

snoopy8008

yulefangzong 发表于 2016-1-29 12:35
能把地址我看看吗，发过来，参考下

找了下没找到，可能是在别的坛子里发的吧。

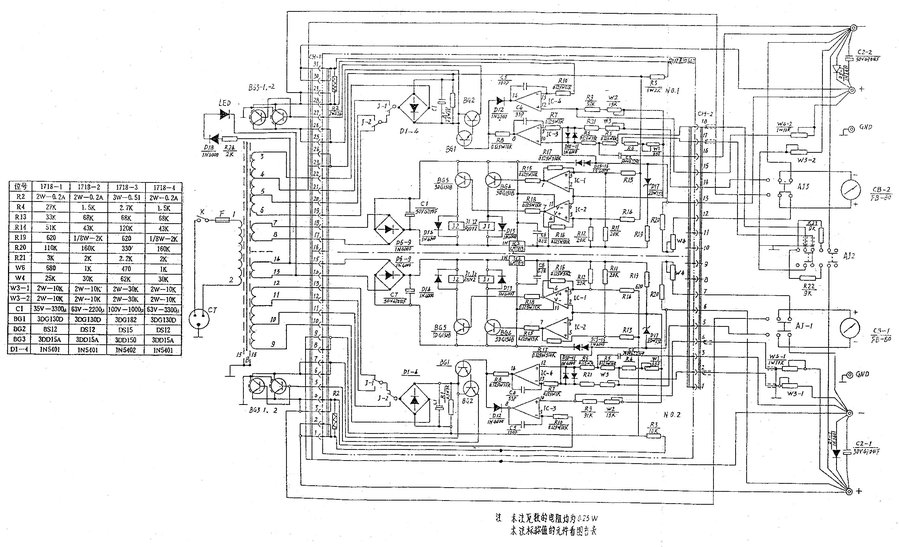

图在这也贴一下。
