老式点阵屏求帮助！！

yumuran · 发表于 2012-5-26 17:36

此单红点阵是由74hc244（2个）74hc595（16个）74hc04（1个）74ls07（1个）cd4094be（1个）请问这个点阵怎么样来测量管脚定义！！

zhouqian2018 · 发表于 2012-5-26 22:49

74HC244和74HC245的功能是差不多的。输入接口先到244，经过244后连接到595的14脚数据 12脚锁存 11脚时钟。
4094应该是列驱动，你查一下相关的引脚。
我也没有接触过这种屏，希望对你有所帮助吧

yumuran · 发表于 2012-5-29 13:27

谢谢，这些我都找了，可是将屏和板子连接到一起，不显示！！弄了好久都没弄明白！！！！

songta00728 · 发表于 2012-5-29 21:42

上传几张你的屏的图片，让大家看看有没有跟你的屏一样的，另外你能测试出来接口定义引脚的功能吗？这样大家能帮你写一个相应的程序检测一下你的屏

yumuran · 发表于 2012-5-29 22:01

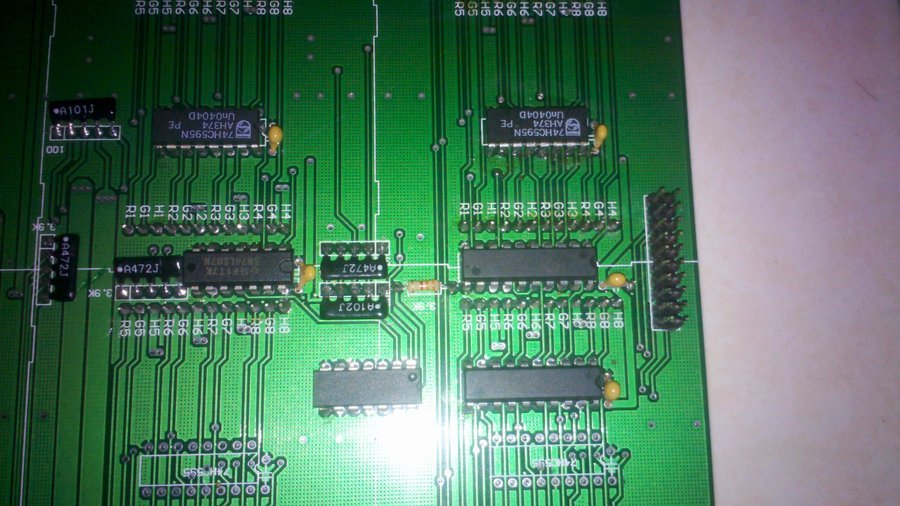

是这样的屏，看看大家有没有一样，跪求接口

一家人 · 发表于 2012-5-29 22:44

本帖最后由一家人于 2012-5-29 22:48 编辑

看看沈老的帖子或许对你有帮助https://www.yleee.com.cn/thread-7501-1-1.html

liuchengliaaa · 发表于 2012-5-30 06:14

查芯片pdf，看引脚功能，抄板
也费不了多长时间的，然后根据硬件写软件
diy嘛，这样才有乐趣

yumuran · 发表于 2012-5-30 08:57

我测量脚1脚 2脚 19脚 20脚是连接在一起的，3脚 4脚 17脚 18脚是地，5脚——244—13脚（上），6脚——11脚（上），7脚——244—17脚（下），8——空，9脚——244—4脚（下），10脚——244—6脚（上），11脚——空，12脚——244—8脚（下），13脚——空，14——244—13脚（下），15脚——244—2脚（上），16脚——244—4脚（上），
