0-30V 0-5A VFD显示电压&电流&功率表 VFD显示模块 开团预订链接

ylyfxzsx

板子参数：


电压精度:0.001V  电流精度：0.001A

供电电压：


DC5V  无需担心干扰什么的,AD内部基准源，自校正


团购价格：


VFD表头78元全国包邮     VFD显示模块30元包邮     同时购买二样98包邮


团购链接：


http://item.taobao.com/item.htm?spm=a1z10.1.w4004-7060565174.6.yrbE5I&id=39468363030


发货周期：


预定购买的童鞋拍下链接即可,拍下后改价付款，这次团购板子将采用SMT工艺机器贴片，6月底完成订单发货

功能特点：

1.采用ST(意法微电子)的STM8S005系列MCU, 高达20 MIPS的高性能内核,130纳米制造工艺，抗干扰能力强，品质安全可靠。

2.采用 MICROCHIP(美国微芯)高性能低噪声18bit △-∑A/D转换器, PCB精心设计，严谨布局，前端更采用Vishay高精度低温飘电阻,赋予表头更加优异的性能。

3.采用VFD显示屏显示电压，电流，功率，美观大气，带来非凡的视觉体验。单键切换电压，电流，功率显示，并可以切换至单显，双显模式，电压电流可变精度位数显示，更方便您测试观察。

4.支持上位机显示电压，电流，功率消耗值，如果您不满意出厂精度，并拥有更好的器材，可支持上位机重复校准表头精度，校正数据紊乱了也没关系，只需恢复出厂精度即可正常使用。


5.出厂采用福禄克8845A六位半台式万用表校正参数，以5V电压为电压校准基数，1A电流为电流校准基数，不满意出厂精度，有条件的可采用更好的仪器校准

PS:其实我们的精度比保守值更高,参考我们上位机的校准精度，到手的童鞋可以自行测试。改善加强了软件算法，电流表大于10A电流均可以正常显示，但不保证达到标称精度，也不保证因此带来的大电流可能造成的损毁，简言之后果自负。


软件还在改善中，以实际为准，欢迎提意见跟帖。

注：不开放产品源码及固件，提供参考原理图和使用说明。

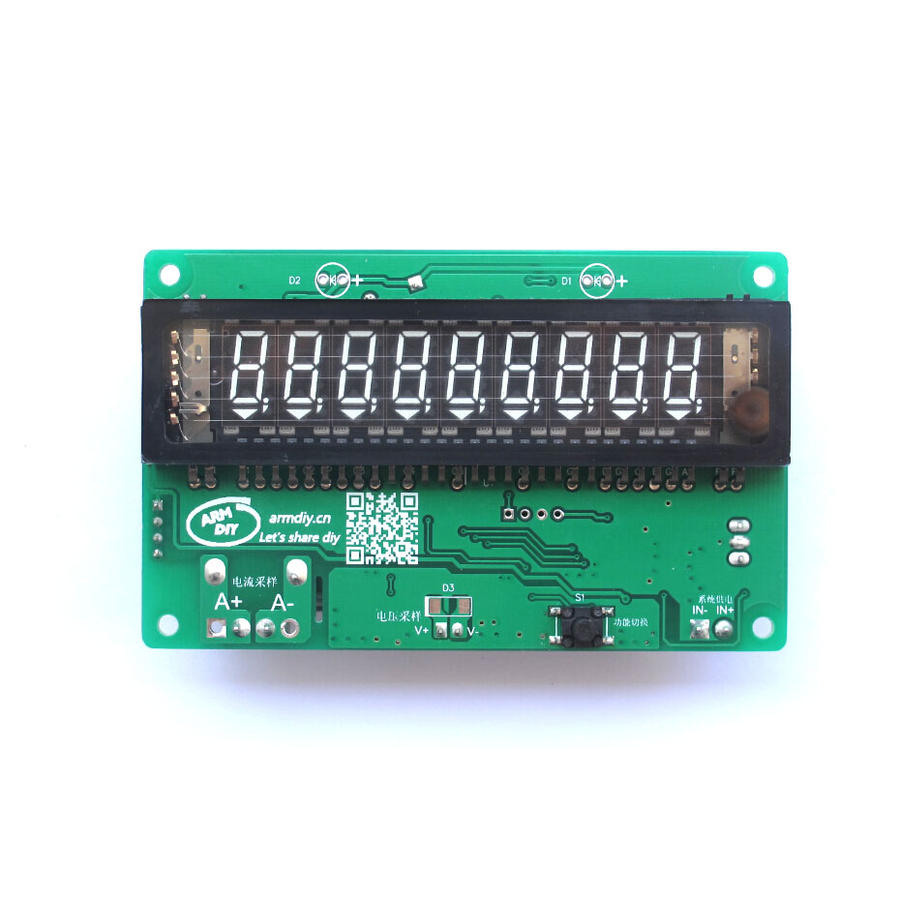

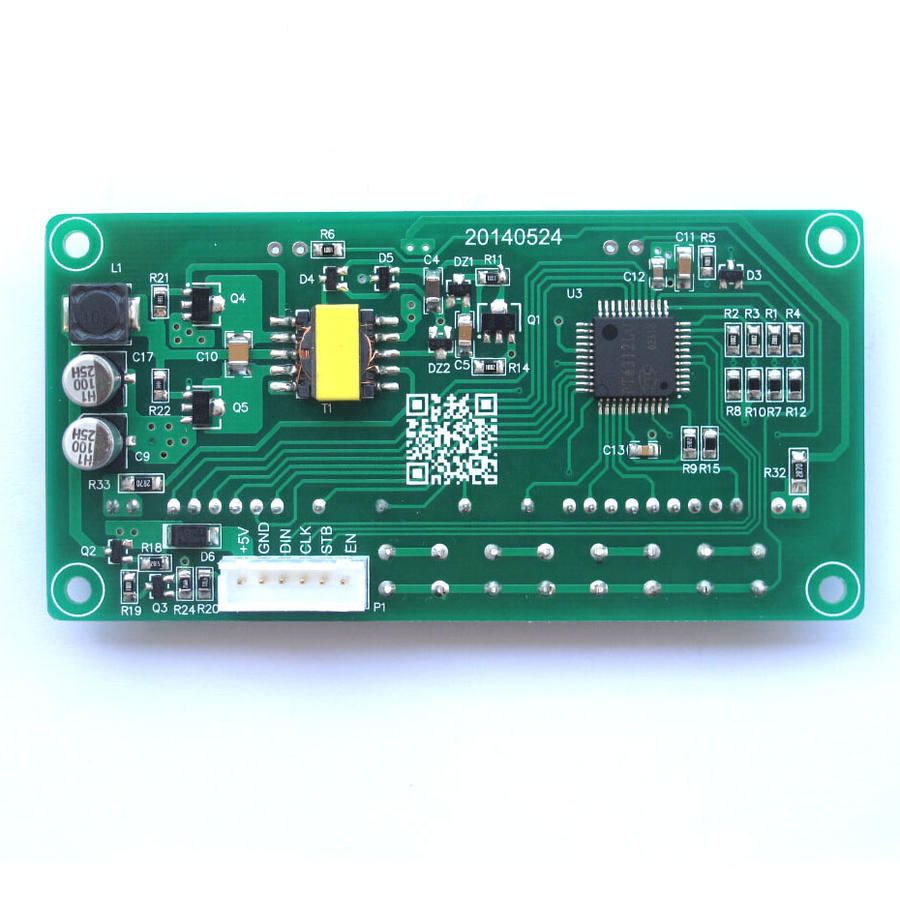

三星VFD显示模块产品图：

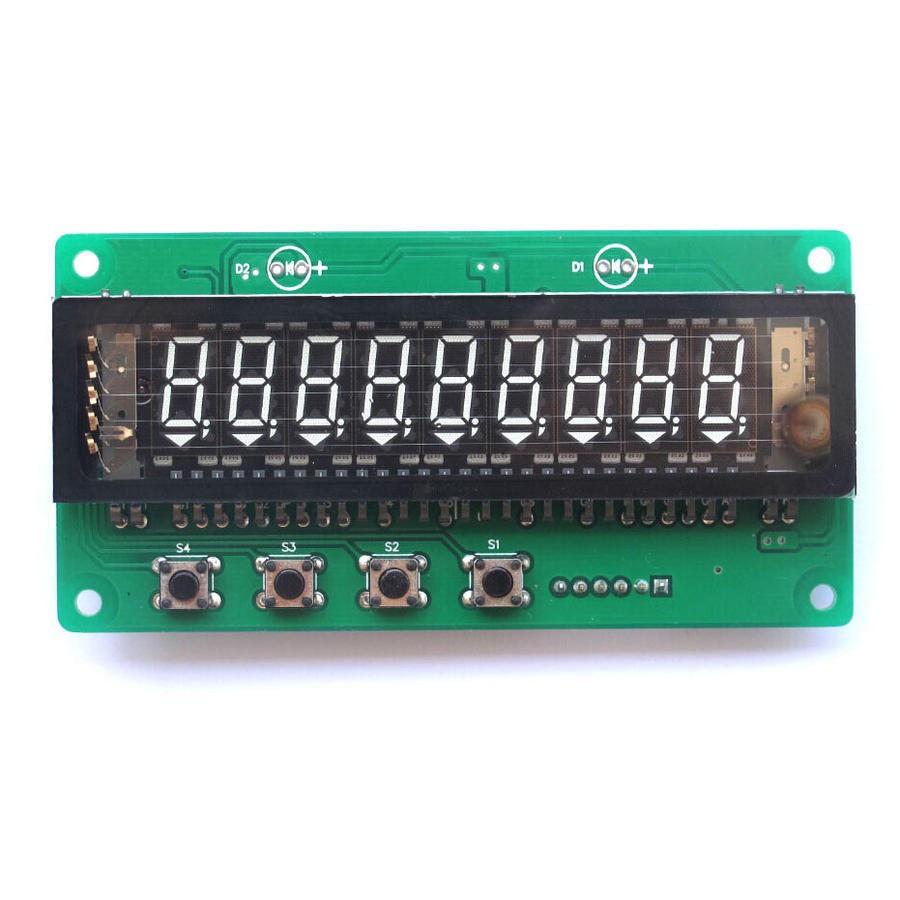

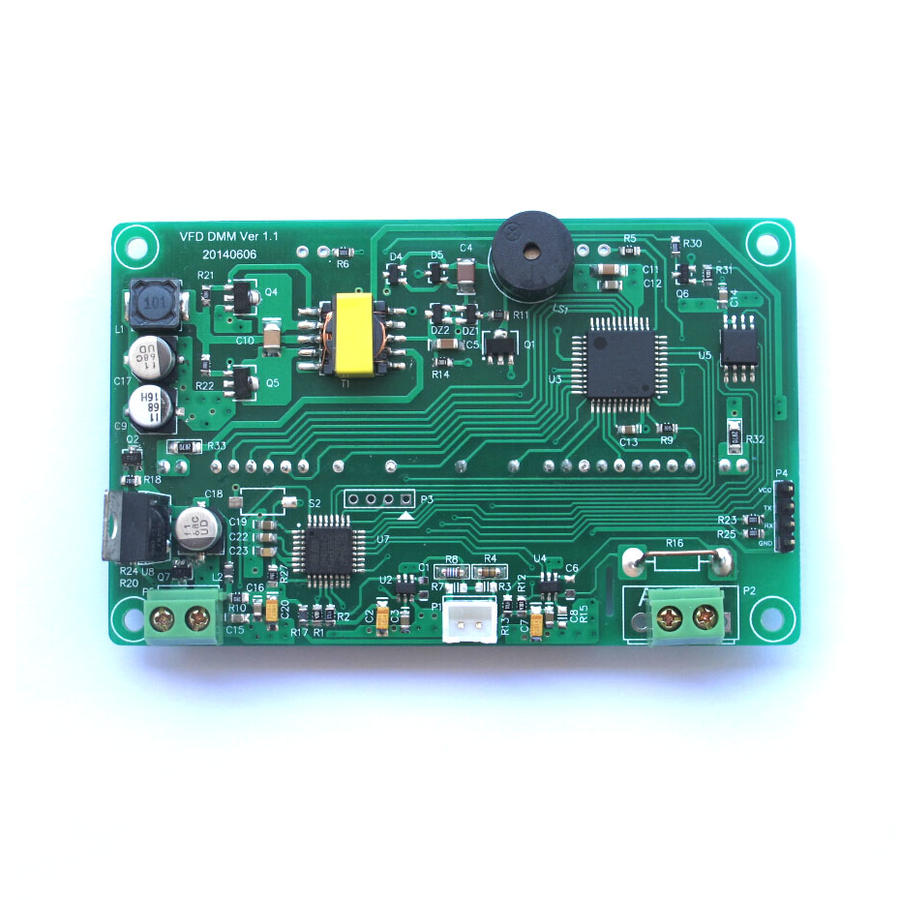

三星VFD显示电压&电流&功率表 产品图：
