带电量指示移动电源板，清库存，1元/PCS，来抢吧

NFSC · 发表于 2014-7-1 22:31

newnoe 发表于 2014-7-1 18:35
淘宝同名ID，拍了一点，请改快递费，改后出款。另请问板是好的吗？

以前是准备出货的良品。长时间放置，不保证全部OK，也不会再测试维修。不包售后！
1元就是当做电子垃圾处理，喜欢的拍，讲究的就不要参与。
稍后会提供原理图和PCB文件

NFSC · 发表于 2014-7-1 22:47

NFSC 发表于 2014-7-1 22:31
以前是准备出货的良品。长时间放置，不保证全部OK，也不会再测试维修。不包售后！
1元就是当做电子垃圾 ...

附件是bom清单，附有所有物料采购成本，供参考！买回去，随便拆个IC也不止1元。

成本BOM_U12_PR4.rar (9.25 KB, 下载次数: 28, 售价: 1 一乐金币)

NFSC · 发表于 2014-7-1 22:50

NFSC 发表于 2014-7-1 22:47
附件是bom清单，附有所有物料采购成本，供参考！买回去，随便拆个IC也不止1元。

PCB反面

PCB正面。

附上gerber，可以直接批量生产下单。

NFSC · 发表于 2014-7-1 22:52

NFSC 发表于 2014-7-1 22:50
PCB反面

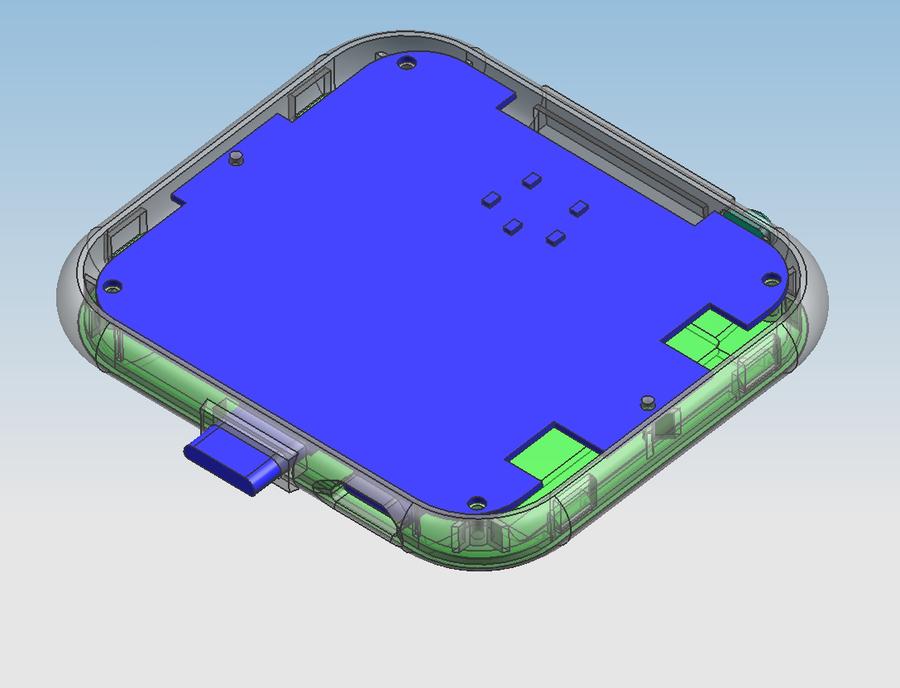

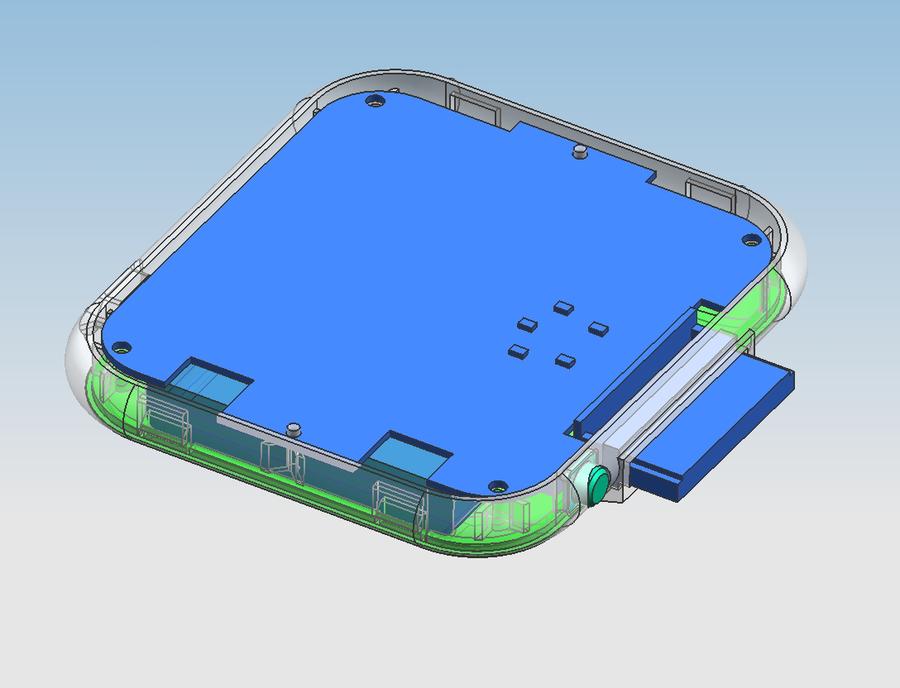

原始设计3D截图，美吗？
提供PCBA，一部分是带IPONE4S接头，一部分没有焊接接头。随机发货，请了解！

NFSC · 发表于 2014-7-1 23:42

电路图，重开新帖。方便讨论交流。
https://www.yleee.com.cn/thread-33864-1-1.html

NFSC · 发表于 2014-7-2 22:48

电路图截图，很多坛友反映看不清楚。
上传原理图，pdf格式。参数没有仔细核对。请参考采购bom确定。谢谢！

U12_PR4_APR13.pdf (23.19 KB, 下载次数: 31, 售价: 1 一乐金币)

NFSC · 发表于 2014-7-2 22:51

newnoe 发表于 2014-7-1 18:35
淘宝同名ID，拍了一点，请改快递费，改后出款。另请问板是好的吗？

板子大部分是好的。
不排除少数退货品。
到手后，小心测试，不要反接电池。反接电池必烧IC。

旭日东升 · 发表于 2014-7-3 09:59

价格不错，有需要的上吧

光辉的光辉 · 发表于 2014-7-3 10:14

lm324做的电压比较，是否出现插拔负载跳灯？

cdscd · 发表于 2014-7-3 16:15

正好需要板上的IC，淘宝拍下
