【赠送贴】买过VFD12864的朋友可以进来看看，没买的有其他的送

rainyuoko · 发表于 2015-4-4 21:41

买过这个https://www.yleee.com.cn/forum.php?mod=viewthread&tid=38852 VFD12864的tx，我做了一个VFD主控板，用的STM32f103主控，ds3231时钟，25 flash，本来是想做成成品挂淘宝上的，因为画板失误有个小bug，这批主控板全部送出。还有之前做的msp430仿真器板子晶振封装不对，也全部送出。背面我的标志涂掉了，不影响使用。
VFD控制板bug是板子上C13，C14接地的一端没有和电源地连起来，c13，c14是时钟芯片的滤波电容，没有也不影响工作
msp430仿真器板子是晶振封装画错了，应该用4MHz晶振，但是4MHz晶振没有5032封装的。可以用4MHz圆柱晶振代替，不影响使用。
每种板子每人最多送2片。msp430仿真器板子3个小板算一片，也就是最多可做2个vfd，6个仿真器。提供两个板子原理图，仿真器固件在ti网站上能下到，vfd程序需要自己写，vfd的测试程序我在上面帖子中发过
板子赠送，邮费统一10元。嫌邮费贵的，嫌板子送的少的免开尊口。有权选择不送给某些id

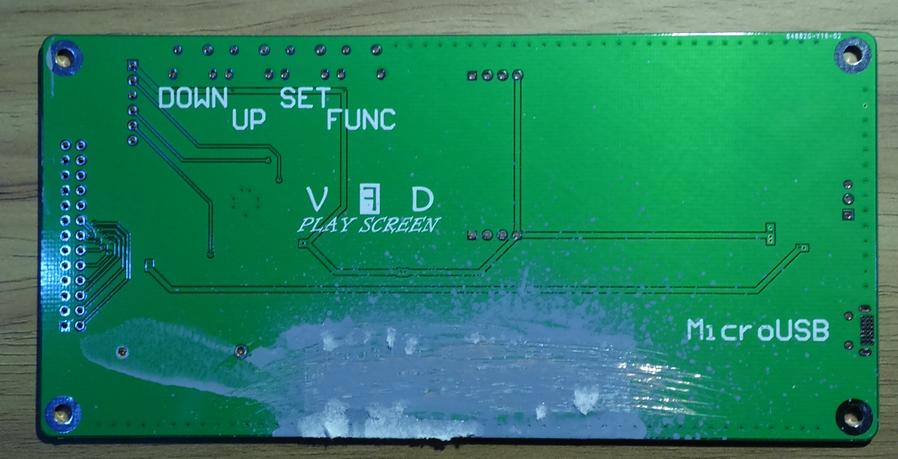

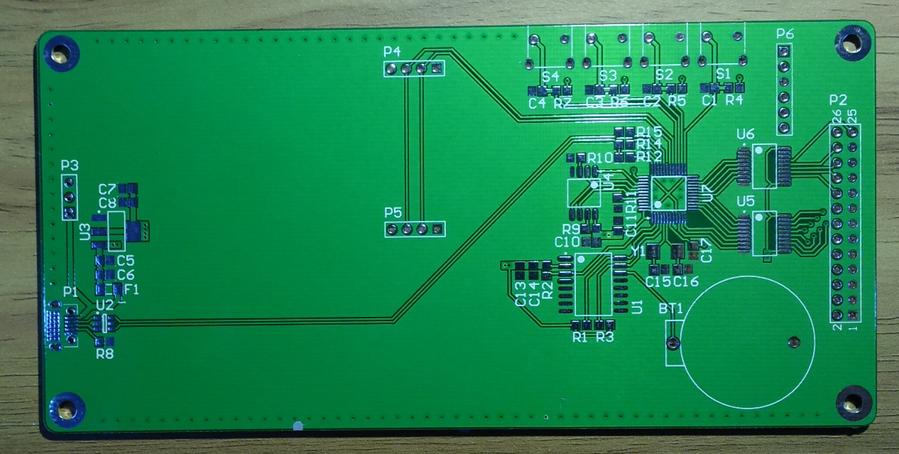

vfd控制板：

msp430仿真器：

补充内容 (2015-4-4 22:01):
vfd控制板和vfd尺寸一样大，可以直接插在vfd后面，中间用10mm铜柱固定

fsss007 · 发表于 2015-4-4 21:47

谢谢，我买了4片VFD，申请要两片PCB。

100abc · 发表于 2015-4-4 21:48

谢谢楼主赠送！要一组！

100abc · 发表于 2015-4-4 21:50

楼上回复没说清，要2个vfd，6个仿真器pcb！

rainyuoko · 发表于 2015-4-4 21:54

上传原理图

eZ-FET Lite.pdf (510.79 KB, 下载次数: 172)

VFD_Display.pdf (676.34 KB, 下载次数: 174)

rainyuoko · 发表于 2015-4-4 21:56

fsss007 发表于 2015-4-4 21:47
谢谢，我买了4片VFD，申请要两片PCB。

是两片vfd pcb？请看pm

rainyuoko · 发表于 2015-4-4 21:56

100abc 发表于 2015-4-4 21:50
楼上回复没说清，要2个vfd，6个仿真器pcb！

好的，请见pm

fsss007 · 发表于 2015-4-4 22:18

已看PM，已经完成转账付款，再次谢谢楼主

tigerdxg · 发表于 2015-4-4 22:25

呵呵，我也买了4片VFD，申请要两片PCB

danyitianshi · 发表于 2015-4-4 22:37

谢谢lz。俺要两片VFD pcb 2片430.
