一乐八位米字VFD屏显示板套件上架

luannan · 发表于 2016-5-3 20:25

一乐米字VFD屏,坛友手里基本上都有,之前做了几个驱动板,驱动用的PT6312的,脚位不够用,小数点什么的显示不全,用PT6311吧,体积还太大了,PT6315也买了好长时间了,拖拖拖时间过的太快了,终于抽出点时间把它画完了,可以用别的单片机推动,接口和一乐九位VFD一样,上面预留了单片机和DS3231的位置,方便做时钟啊,PCB大小和普通1602一样大,方便固定,目前程序只有测试程序,简单的时钟程序,可以显示数字和大写字母

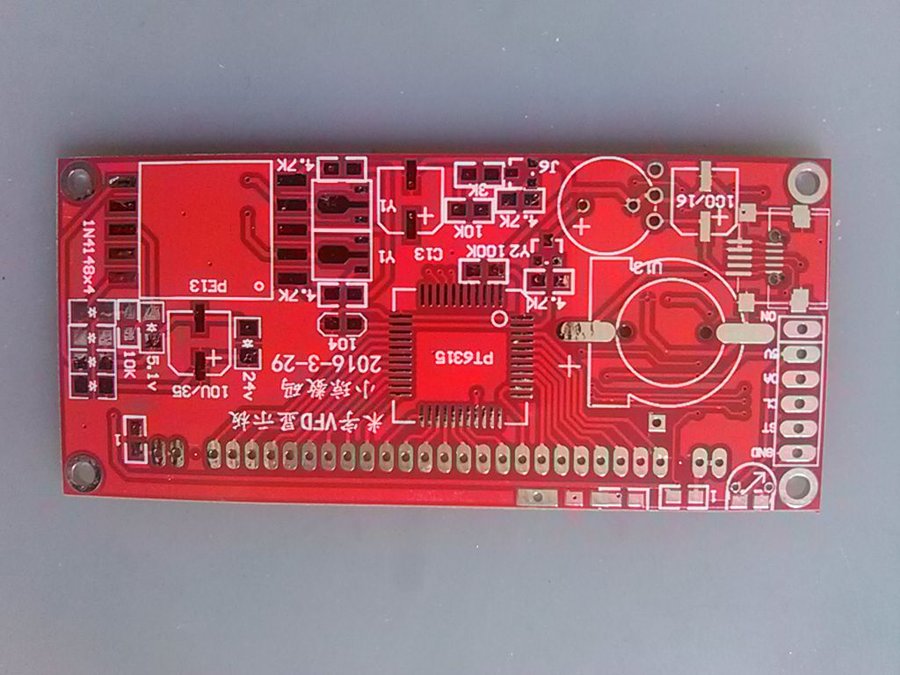

先上图

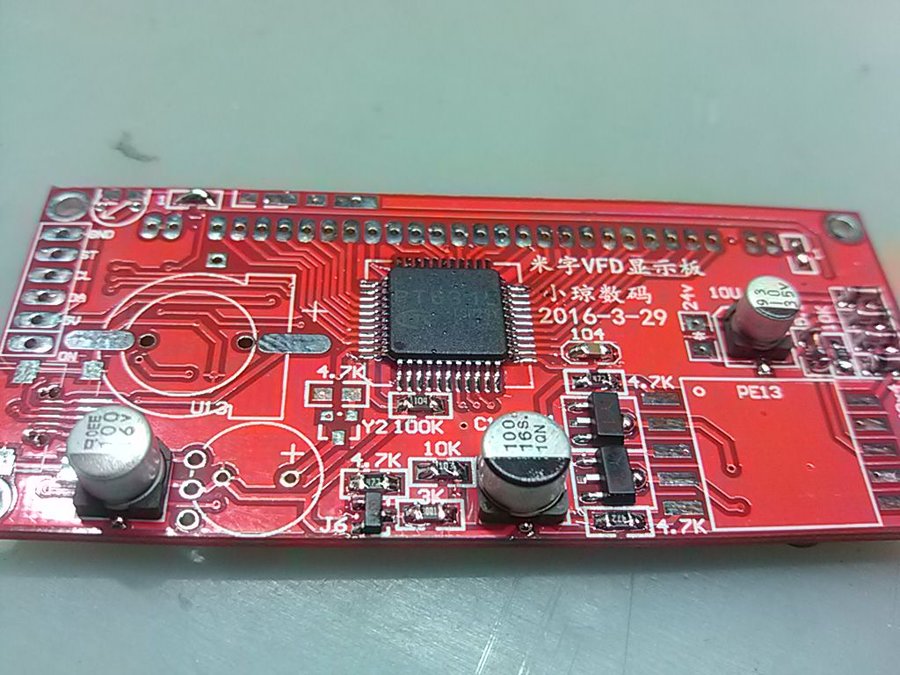

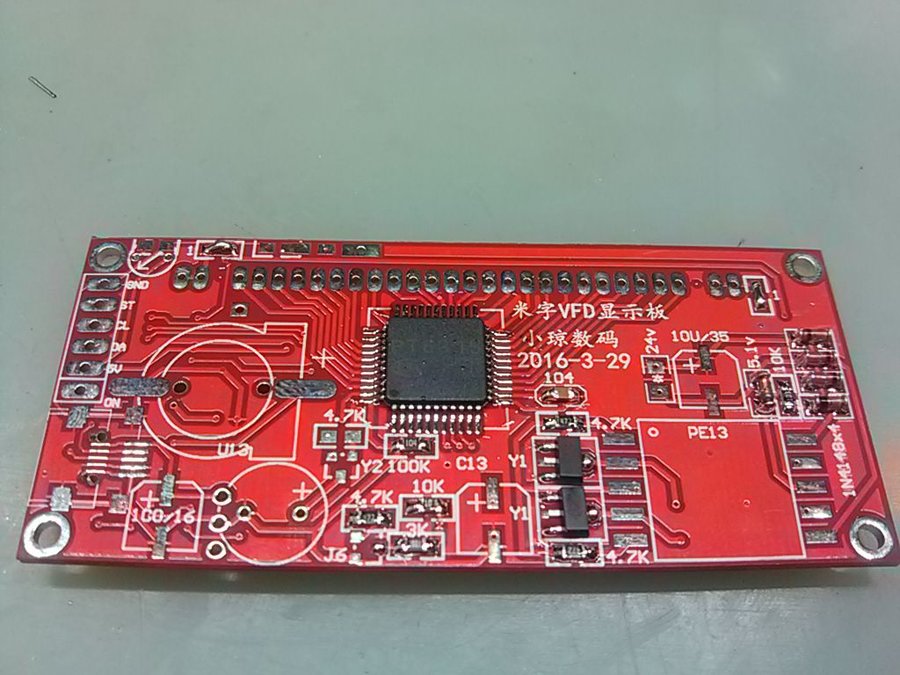

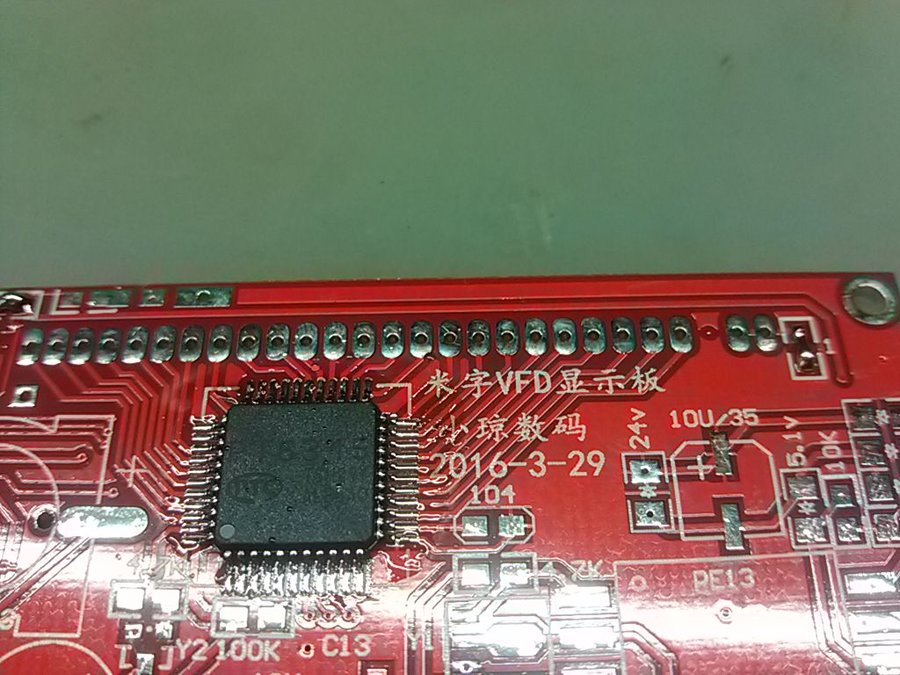

焊接的话先焊PT6315

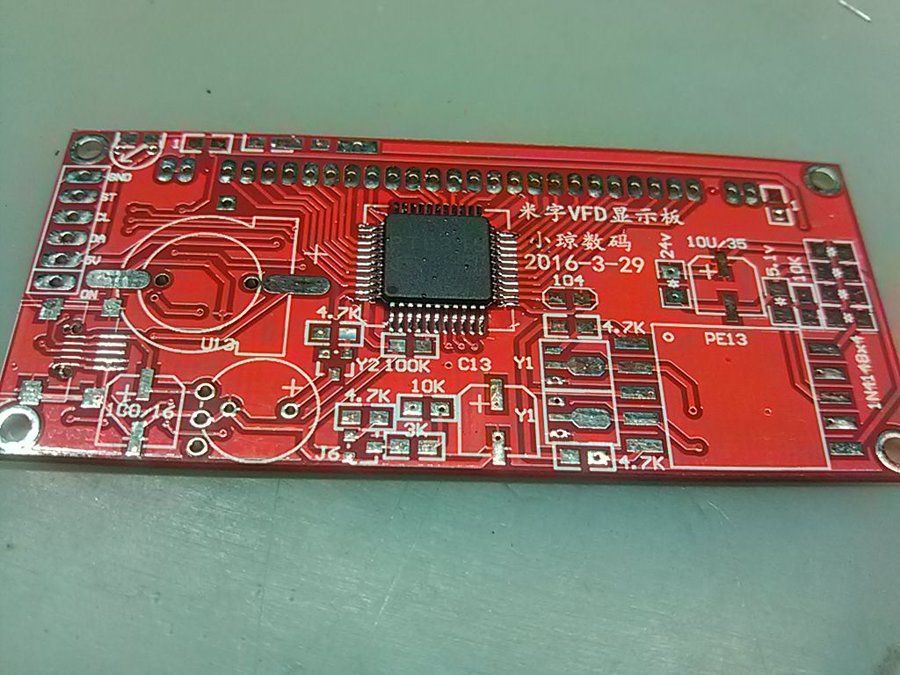

焊小件,板子上有型号

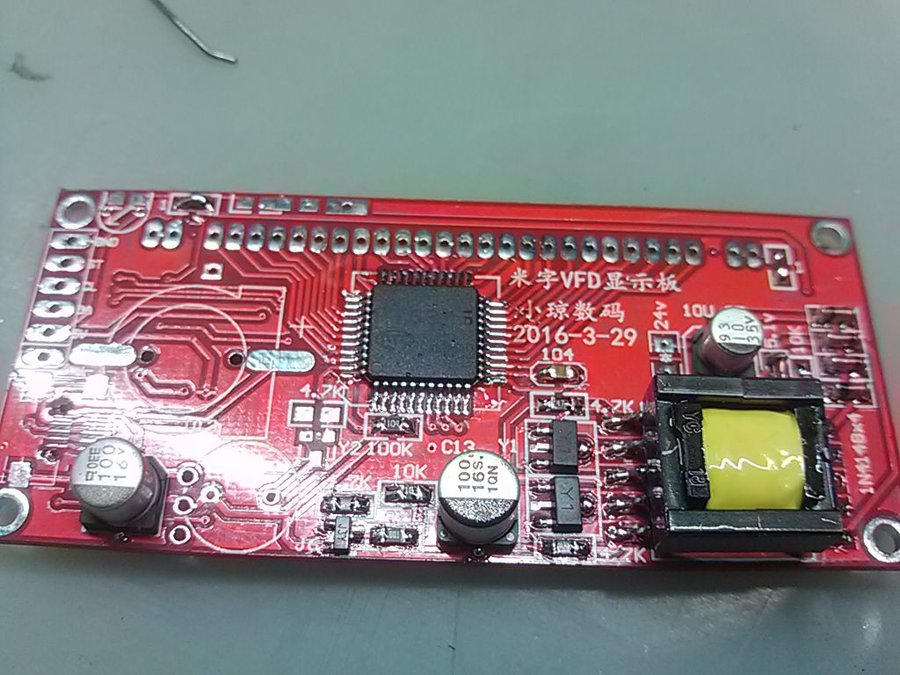

焊变压器,骨架上有YC标志的一端是初级

正面,不要推动的话就焊三个件

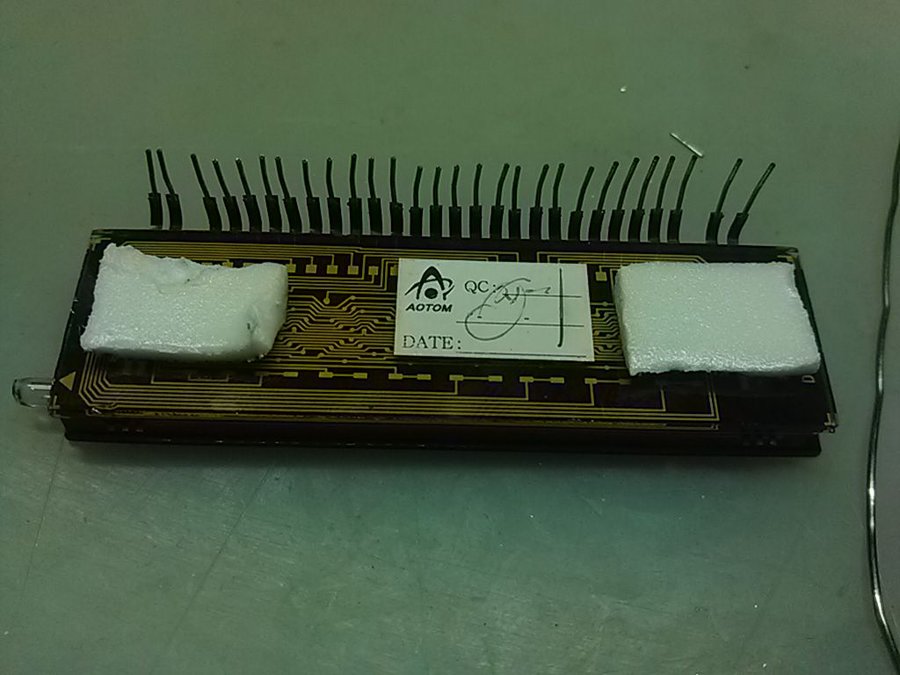

焊屏,加两块双面胶

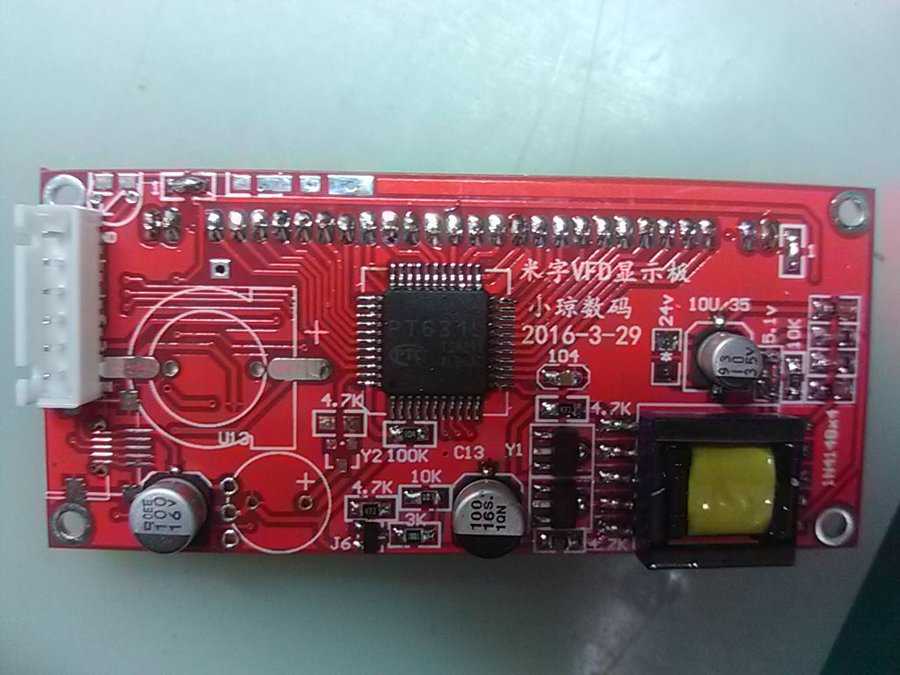

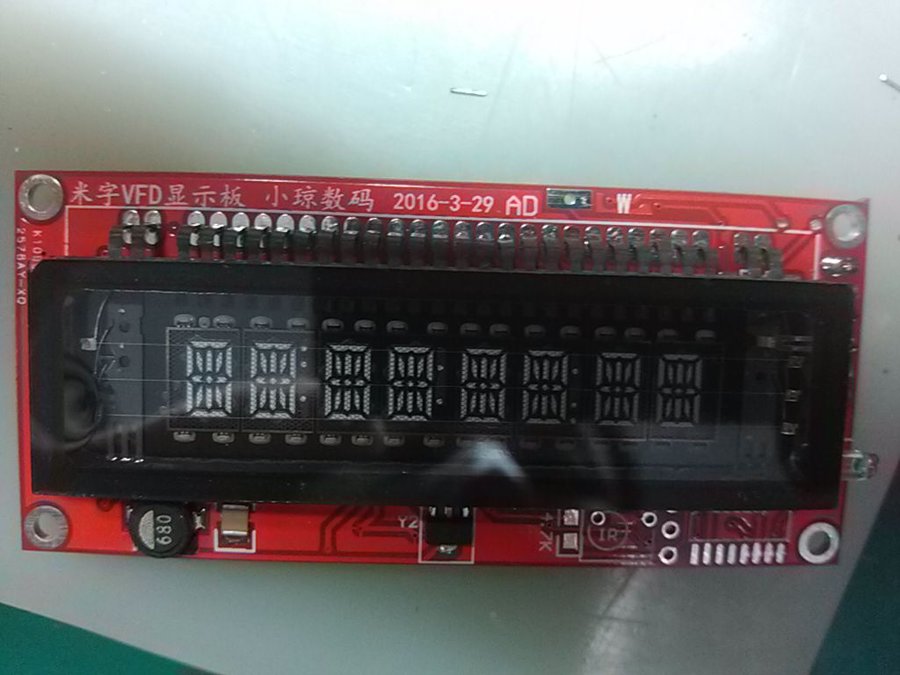

完工

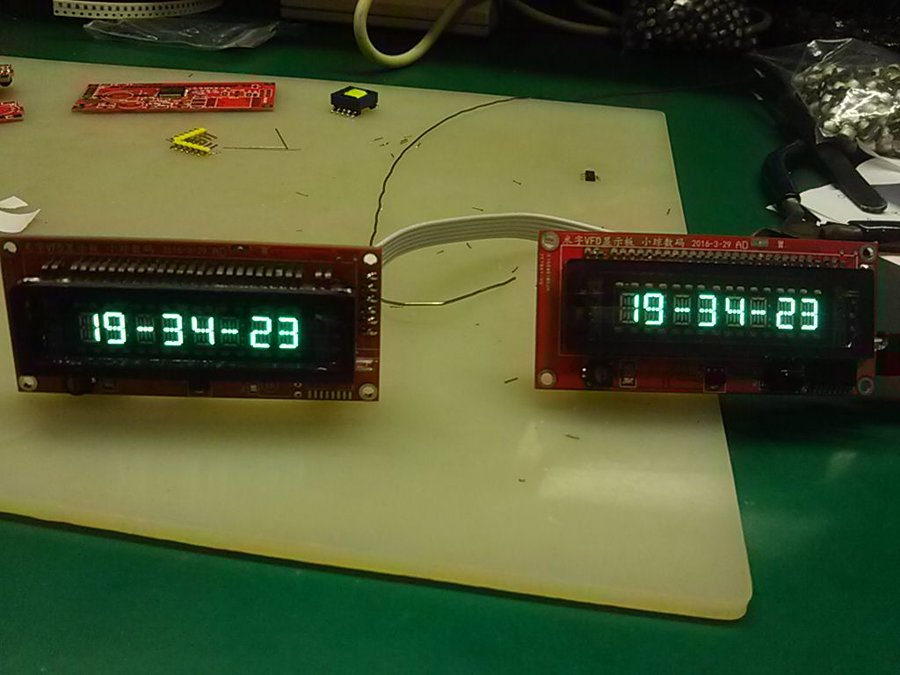

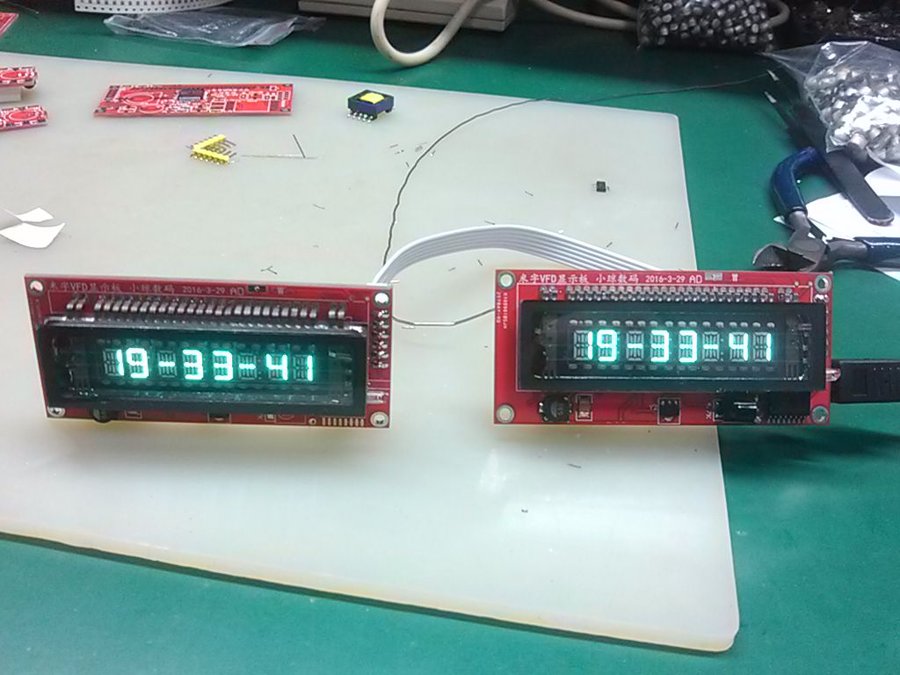

直接接上带驱动的屏就可以显示

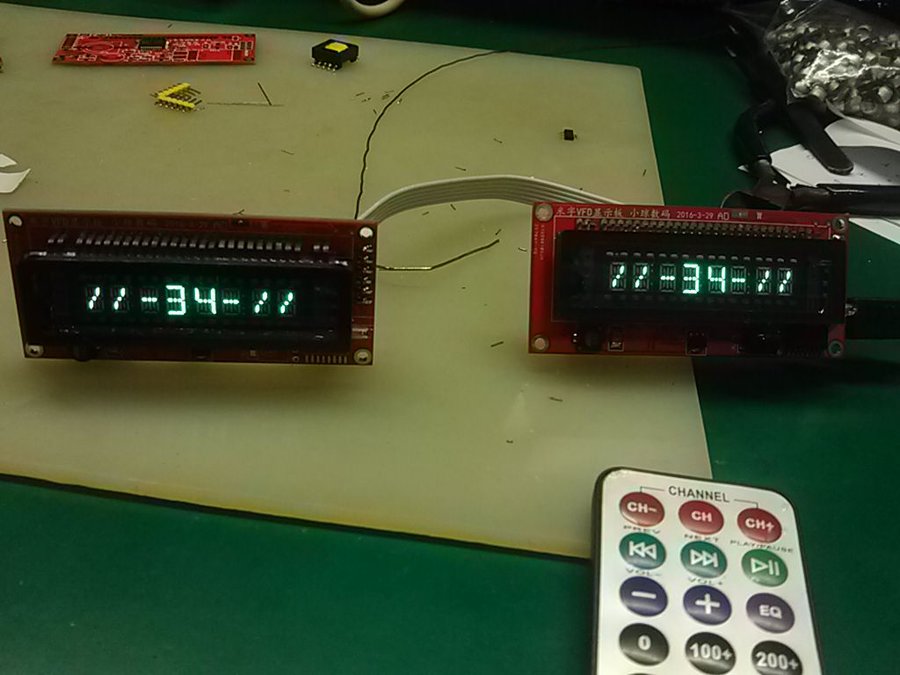

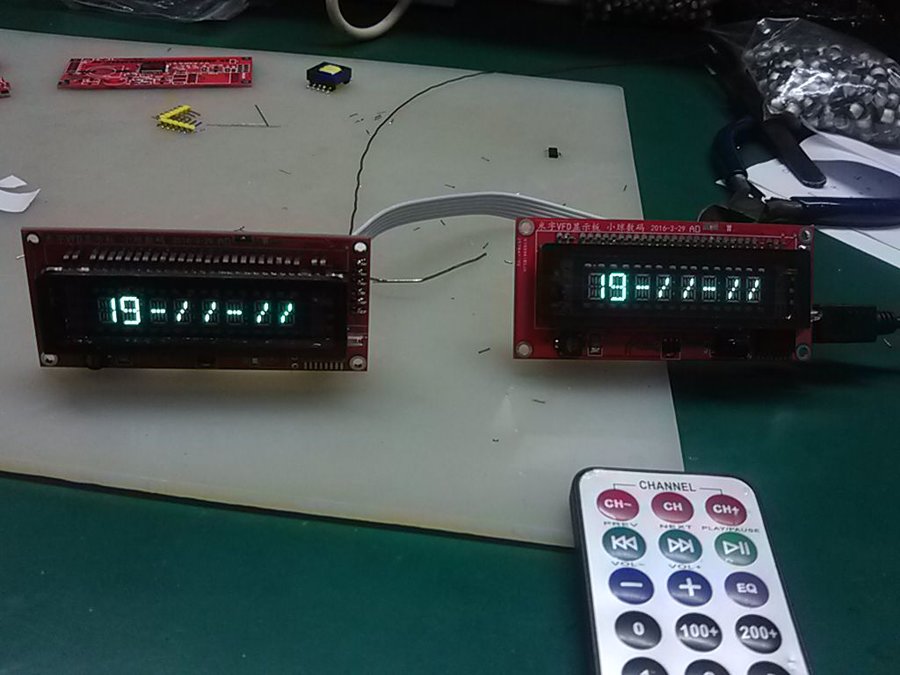

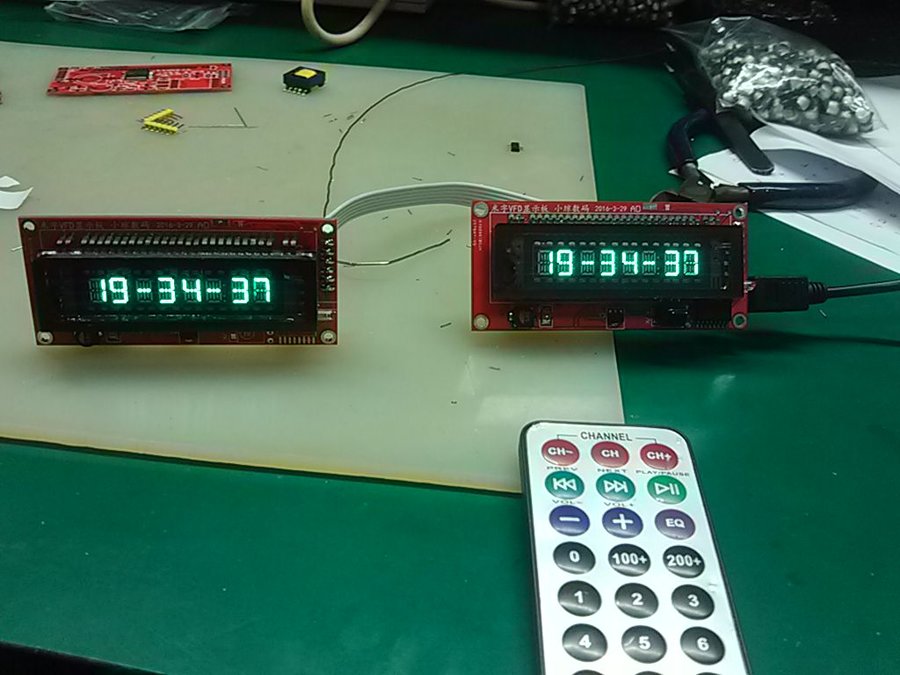

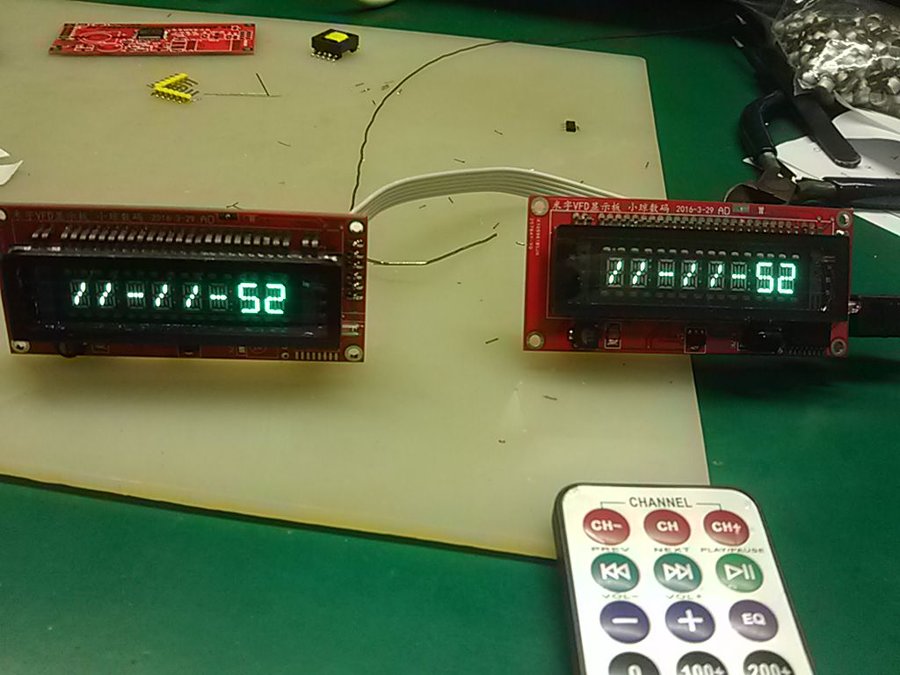

遥控调时间

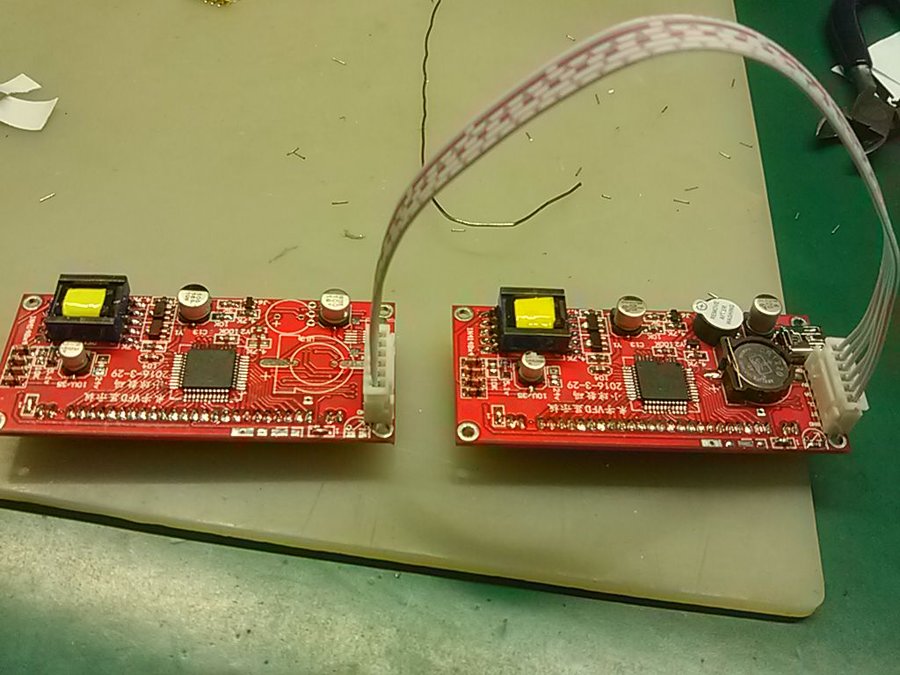

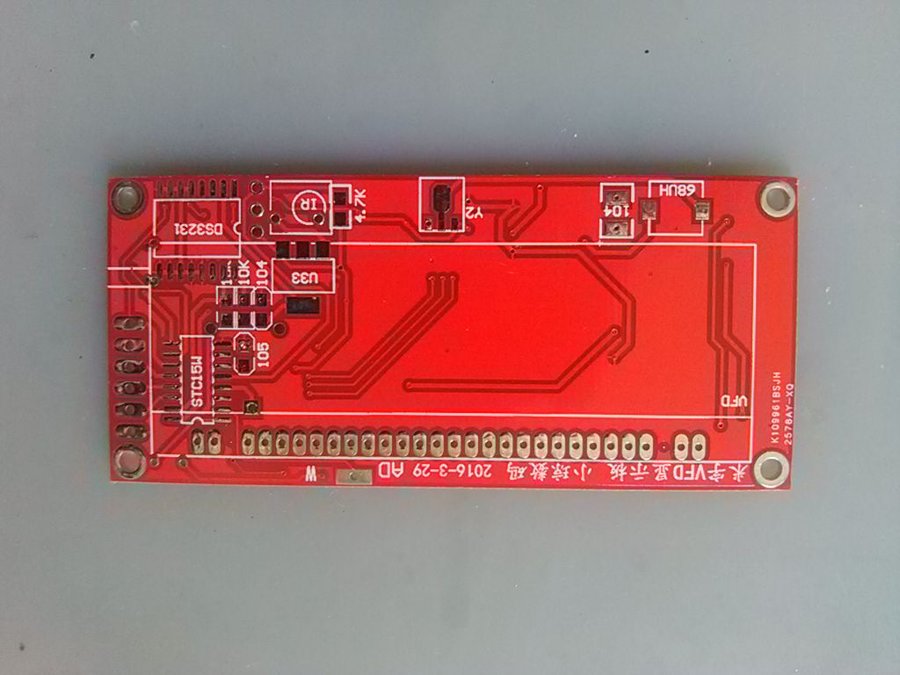

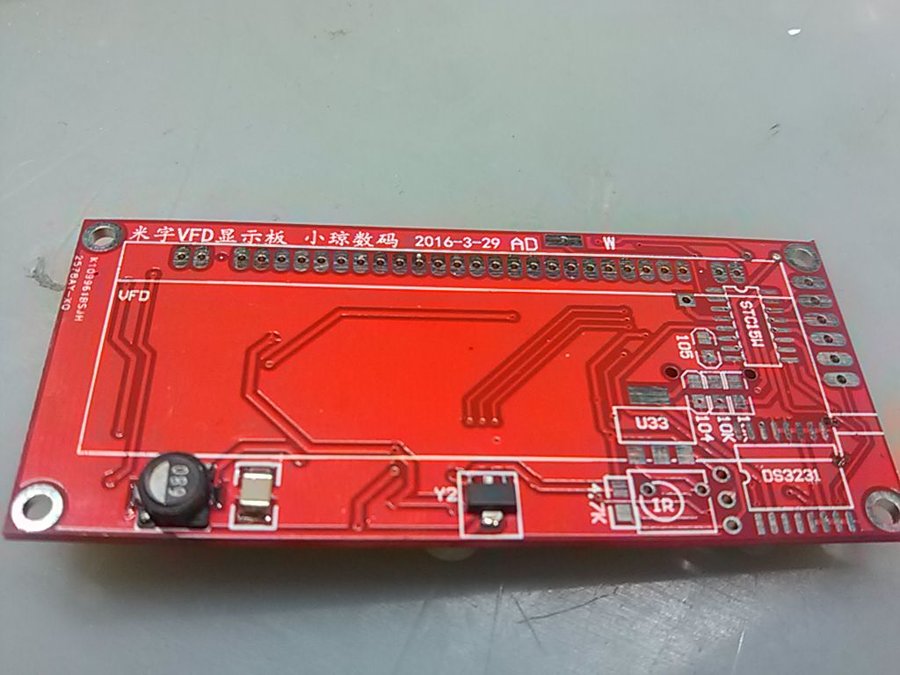

下面是带DS3231和单片机的

可以使用两种常用的USB口,
套件连接:https://item.taobao.com/item.htm?id=531180948169
https://item.taobao.com/item.htm?id=531076551977
另有焊接好的,进店查看吧!
测试程序:

显示数字字母.rar (33.66 KB, 下载次数: 59, 售价: 10 人民币)

DS3231时钟遥控调时.rar (55.48 KB, 下载次数: 73, 售价: 10 人民币)
