0-30V / 0-2.5A 稳压稳流可调直流电源

苏北明珠

回复 68# 3AG1




回复  3AG1     谢谢3AG1老师的解答！这个图就是我数显调节仪里的电源板。如能用在36楼的图里，麻烦3 ... 苏北明珠 发表于 2012-9-26 11:57 https://www.yleee.com.cn/images/common/back.gif     你这个变压器功率太小了吧，能输出多大电流？ 整流输出后才14V电压，做0 ~ 9V 的稳压电源？ 用那个图纸改一下是可以的，只是这个变压器做电源用处不大，输出电流小，电压也低。

3AG1老师好：放假回老家了，今天刚上班赶紧打开电脑看老师的帖子。  我是有两个一样的12V3A直流电源，也就是说我有两个一样的变压器，两个TIP35。如老师所说，如想增大输出电流，两个变压器并联，两个TIP35并联，调整限流电阻的大小即可。是减小R13的阻值吗？还有需要修改的元件吗？
我是想用这个数显调节仪里的电源板作为控制电源及负电源结合36楼3AG1老师的图做一个可调电源，不是用数显调节仪里的电源板改一个可调电源，能给设计个图纸吗？我看36楼老师的图容易理解一些。
    非常感谢3AG1老师的耐心指点！

a51369

做个记号！！！！

3AG1

回复  3AG1



3AG1老师好：放假回老家了，今天刚上班赶紧打开电脑看老师的帖子。  我是有两个一样 ...
苏北明珠 发表于 2012-10-8 10:34 https://www.yleee.com.cn/images/common/back.gif

    怎么感觉你做电源的目标很不明确？到底是用一个变压器，还是用两个？
大电流输出的电源要求很高的，以你现有的条件，做一个简单的试验电源就可以了，不要好高骛远，追求大电流输出，你这个变压器短时间输出3A电流是没有问题的，长时间大电流工作变压器可能发热比较厉害。

减小R13的阻值就可以调整最大输出电流，大电流输出时最好用两个功率管并联使用，发射极各串上0.22 ~ 0.47欧的均流电阻。

数显调节仪里的电源板顶多用一下负5伏电压，而且要把两个变压器装在一起同时控制，工作的可靠性可能会有问题，电源打开、关闭期间输出有可能失控。

3AG1

TL431那个图只是部分电路，没有稳流控制电路，由于是射极输出器方式，实际输出电压要低于前面那个图，满载输出电压要低于30V。

这个缺点也可以用倍压整流来解决，只不过电路稍微复杂些。其实TL431本质上就是一个带电压基准的普通运放，工作频率并不高，用三极管作为调整管，在高电压大电流输出时，稳定性也不是很好，电源的瞬态响应不高，这也是网上那个用TL431做的2.5 ~ 24V可调稳压电源中，在TL431的调整端加上4.7uF电容的原因。

如果你很想做用TL431的稳压稳流电源，我也可以提供图纸，你自己去做实验。

quhan0913

这是教程贴，坐下好好吸收，只是看不懂而已

苏北明珠

回复 74# 3AG1


    3AG1老师好：我有两个一样的变压器，原想留一个做其他用，现在一时也想不起干什么用，放着也占地方所以想都用上。想做个电压电流可调的直流电源平时给镍镉电池充充电，维修时用用。简单可靠就行。

hntc123

回复 64# 3AG1

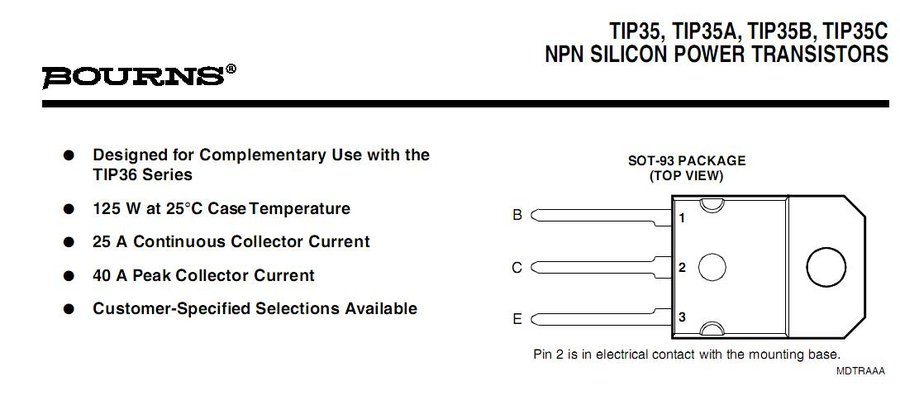

老师：TIP35C 单个 保证可靠性的情况下，限流多大为妥？

3AG1

回复  3AG1


    3AG1老师好：我有两个一样的变压器，原想留一个做其他用，现在一时也想不起干什么用， ...
苏北明珠 发表于 2012-10-12 10:56 https://www.yleee.com.cn/images/common/back.gif

    给镍镉电池充电也用不到多大电流，没必要把电源做的那麽复杂，你想把两个变压器并联使用？

前面2楼那个图，调整一下参数，用两个三极管并联做调整管，输出4A电流没有问题。加上补偿电路后电路的稳定性还是不错的，不管是大电流还是小电流，稳压状态还是稳流状态，都没发现有自激现象，输出电压是一条直线，当然了，我用的示波器比较低档，朋友送的淘汰的教学示波器。

3AG1

回复  3AG1

老师：TIP35C 单个 保证可靠性的情况下，限流多大为妥？
hntc123 发表于 2012-10-12 11:25 https://www.yleee.com.cn/images/common/back.gif

    多大电流要看你的散热情况。
如果三极管上的压差比较低，比如低压差稳压电路，用Icm的1/2或1/3，如果压差比较大，电流就要相应减小，防止芯片内部过热烧毁。

3AG1

回复 71# 苏北明珠


    利用数显调节仪里面的负5V做TL431稳压稳流可调直流电源，可靠性可能有些问题，画了张图，没做实验：
