(刀刻PCB) 电池组防倒灌电路

已有 29 次阅读2025-9-23 22:11 | PCB

原电路出自树莓派，用在5V系统里没问题，但不适合用于比较高的电压。

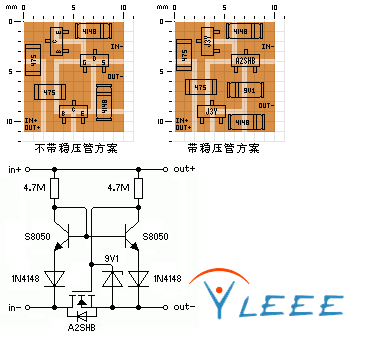

需要对这个电路改进一下，提高耐压，降低静态功耗，修改后的电路如下：

https://www.yleee.com.cn/thread-91267-2-1.html（15楼的图）

实际Q4我用的是9V稳压二极管，Q1、Q2用S8050三极管，最终电路图已经贴在下边了。

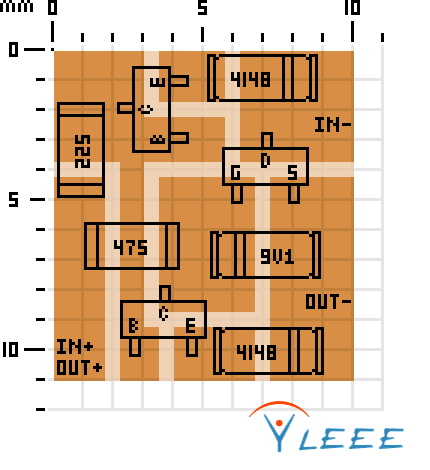

下面是刀刻设计：

电阻用1206封装，三极管和场管用SOT-23封装，1N4148和稳压管用LL-34封装。

标尺每一格是1毫米。图片比较小，可能看不清。

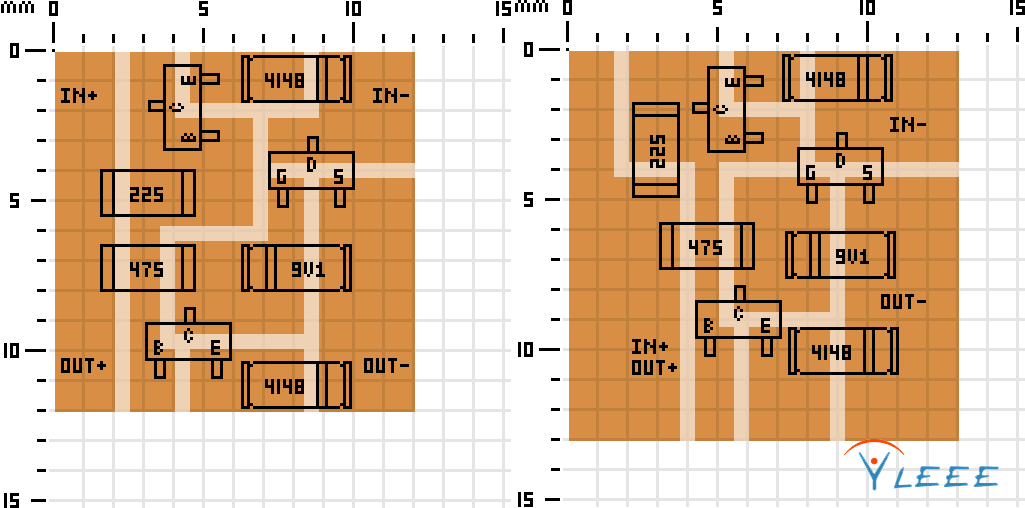

来点放大的图，这样应该可以看清了：

实际制作过程：
