介绍一款示波器DIY套件

ray0812 · 发表于 2015-2-18 11:55

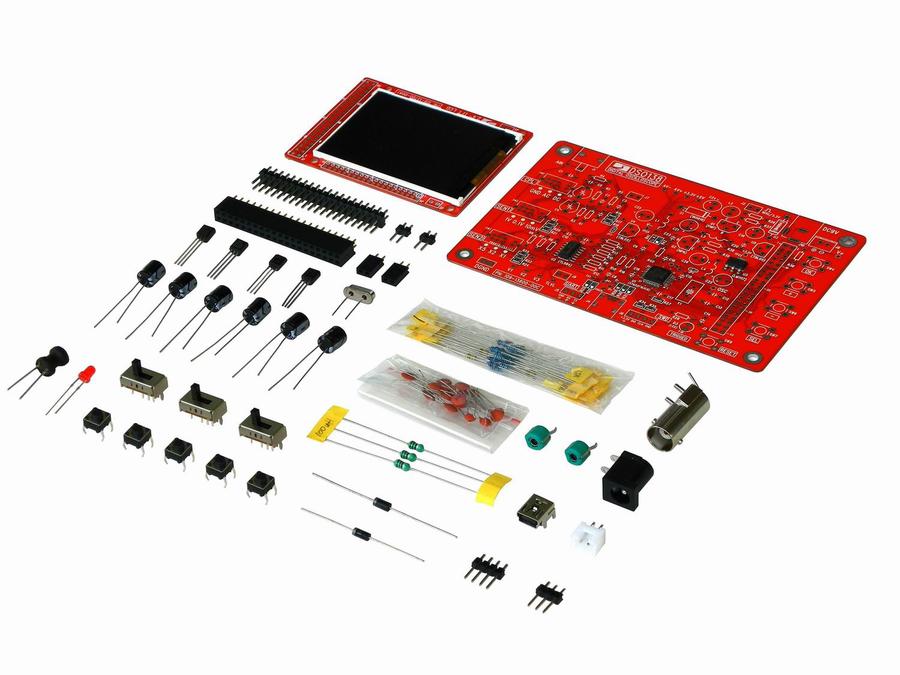

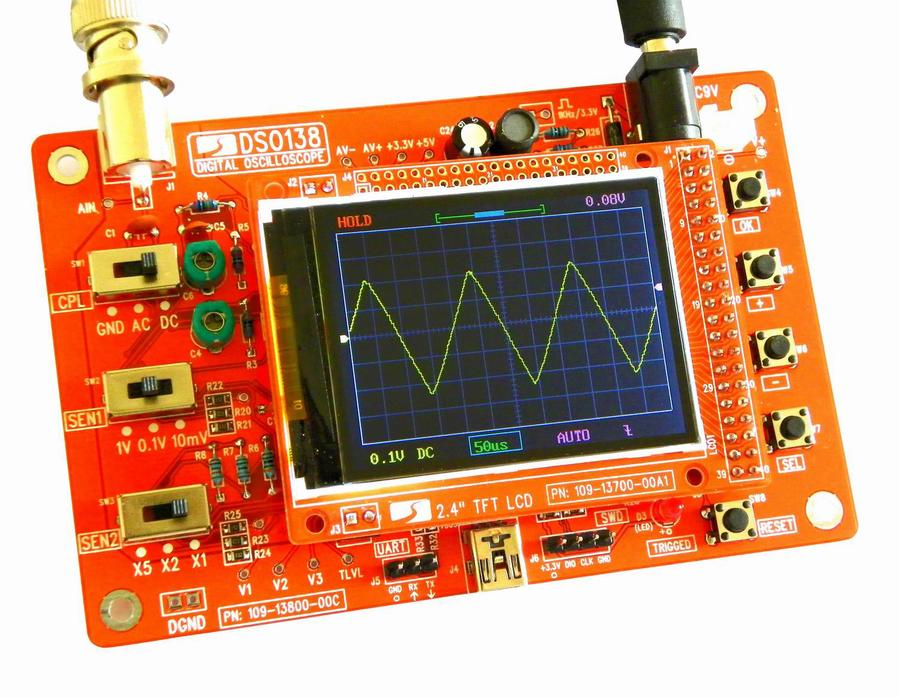

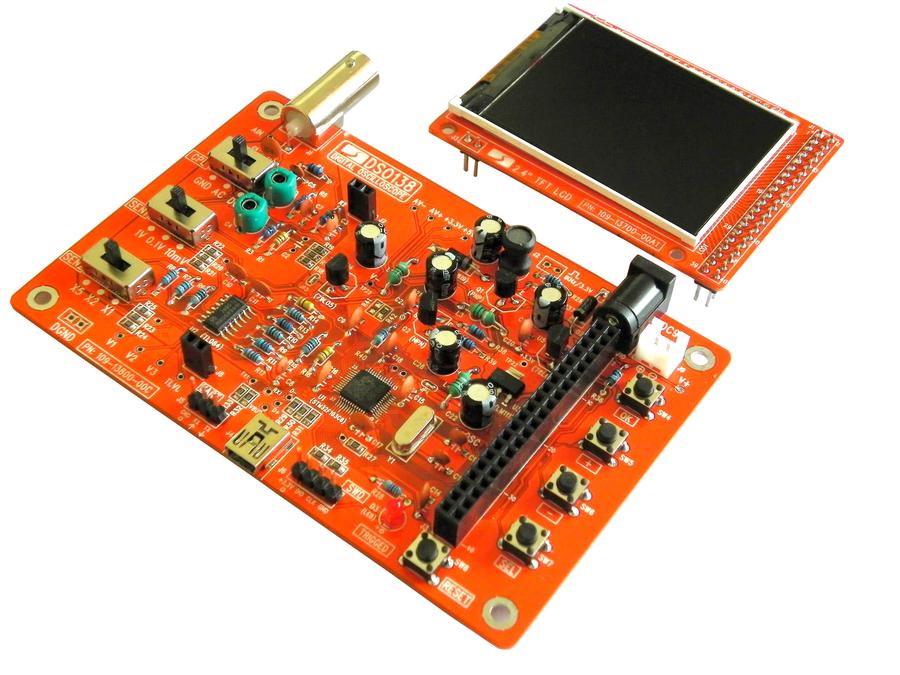

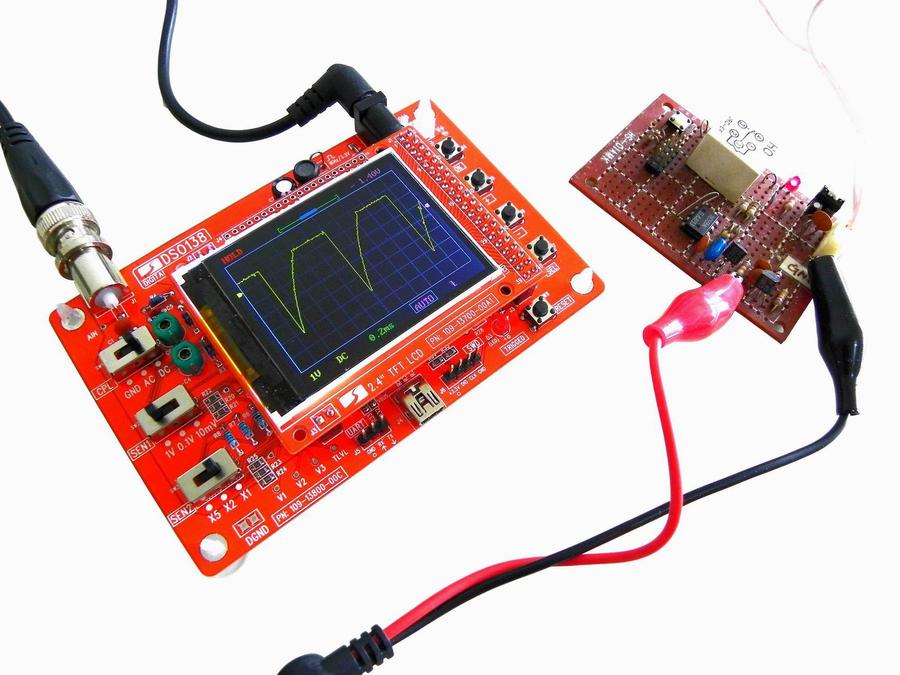

采用STM32 单片机为核心，特点是电路简单，制作容易，价格低廉，而且有一定实用性，还没有示波器的朋友可以考虑一下。

无锡风 · 发表于 2015-2-18 12:02

全套多少米？！

ray0812 · 发表于 2015-2-18 12:15

99，今越电子的，x宝上有

fat32 · 发表于 2015-2-18 15:10

特性指标：

最高实时取样率：1Msps
精度：12Bit
取样缓冲器深度：1024字节
模拟频带宽度： 0 - 200KHz
垂直灵敏度：10mV/Div – 5V/Div (按1-2-5 方式递进)
垂直位移可调，并带有指示
输入阻抗：1MΩ
最高输入电压：50Vpp（1:1探头），400Vpp（10:1探头）
耦合方式包括DC/AC/GND
水平时基范围：10μs/Div – 50s/Div (按1-2-5 方式递进)
具有自动、常规和单次触发方式，方便捕捉瞬间波形
可用上升或下降边沿触发
触发电平位置可调，并带有指示
可观测触发之前的波形(负延迟)
可随时冻结波形显示(HOLD 功能)
自带1KHz /3.3V方波测试信号源

模拟带宽才200K，性能离实用还有差距，弄好了也只是一个玩具。

sblinux · 发表于 2015-2-18 15:53

带宽太窄了，连测音频都费劲啊

天风雪雨 · 发表于 2015-2-18 16:32

华而不实的垃圾，还不如花一两百买个20M的模拟示波器，比这个好用多了。

ray0812 · 发表于 2015-2-18 22:13

呵呵，这个套件主要是给学习实训用的，提供DIY的乐趣，同时有源程序，可以作为STM32的学习板，和楼上说的模拟示波器不是一样东西。楼上出言不逊，似乎满腹怨气，时下通病啊，可怜！

天风雪雨 · 发表于 2015-2-18 23:51

ray0812 发表于 2015-2-18 22:13
呵呵，这个套件主要是给学习实训用的，提供DIY的乐趣，同时有源程序，可以作为STM32的学习板，和楼上说的模 ...

怎么了，我有说错吗？你现在改口说是给学习实训用的了？LZ位怎么不说是给当玩具用的？就这点采样率，一个频率稍微高点的波形能显示几个点？，就是最差劲的那个325还是32几来着的学生用电子管示波器都要比这个强，更不用说普通的20M模拟示波器。数字示波器要买就买好的，用的舒服，波形看的也爽，要省地方就直接买虚拟示波器，200快就能买一个20M的了，比你这个省地方多了，采样率也高的多。

ray0812 · 发表于 2015-2-19 05:58

看来楼上还挺在意的，bababa，来一大通，知道的也还挺多，听语气想必是这个论坛里的高手。其实那个示波器套件一看就知道是给学习用的，也就是个玩具，适合初学电子的朋友，估计楼上的水平可能太高，才会不恰当地把它与专业示波器并列吧，可以理解。

在下倒是想问一下”风天雪雨"高手，要买什么样的数字示波器才算是好的？才能用得舒服呢？

littlebadbay · 发表于 2015-2-19 09:48

99还不错
