【白光】控制烙铁 DIY作品方案征求！

fat · 发表于 2010-8-26 15:09

既然冯老师现在登录不了CT，又准备“从头开始”，那我推荐您看看一个资料集合帖《这里的白光不够热哇，我来放毒，＜白菜白光之正本清源＞》http://bbs.mydigit.cn/read.php?tid=189326，作者chillmax。

汇总Any的几个帖子，外加自己的一些注释。简单介绍下“白菜白光”这个千年大杀器。
原帖见此：http://www.shoudian.com/viewthread.php?tid=114336

啥是白菜白光？
简单来说吧，就是 日本白光牌子的发热芯 + 山寨恒温控制板。
原装的白光头子咱是买不起，但是还有不少二手货拿来用用还是足够的。控制板的价格更低，￥10以下。

DIY白菜白光成本：
白菜白光控制板：5.8至10多元。（5.8是团购价，已经没有了）
二手非山寨笔记本电源：15-50元
二手T12：4-10元
手柄：圆珠笔、油性笔、旧烙铁都可以改装。

有些高手说，啥烙铁、焊锡都不是问题，呵呵，让您见笑了。
烙铁界公认的白光不是虚的。我的这个模拟控制器配T2，通电11秒到380°恒温，导致了之前买的大量工具完全闲置。白菜白光中毒之后，我又买了原装的951焊台，OMG，本以为自己这烂技术要420°，其实350°就足够了。。。。。。被那SAIKE的破一体焊台给误导了一年。

本人用T2比较顺手，T1的小马蹄头也有个。都是snoopy8008送的，毒发身亡之后放毒又毒到了germandai。后来又毒了max和其他几位兄弟，屡试不爽。

这是白光的原装焊台，和你见过的国产焊台不同的是，发热芯是和头子一体的：

951焊台
942焊台

T12-B的头子为例，见识下什么叫“发热芯与烙铁头一体”：
注意，白光芯是有正负极的。

上两本951焊台的说明书，里边什么都有，包括焊台的完全拆解、各种头子的介绍、功能操作与维修维护。稍微有点大。小日本就是有这个胆识，pdf里边什么都给你，但你就是造不出来。

转Any的帖子

1、白菜白光，是指用来控制白光T12以及类似烙铁芯（芯头一体）的控制电路。很多兄弟只是业余玩玩、焊接并不多，从成本考虑多用几元的二手淘汰T12。
2、电路为长汀论坛more兄设计，2008年7月6日发帖于长汀论坛（http://ctwxdc.512j.com/viewthread.php?tid=26282&highlight=&page=1）。本人一直用着30W外热黄花觉得尚可，但看到有兄弟说白光好用，就在淘宝上找了家卖万能板套件的，组装后觉得确实好用，就与more兄联系，取得允许后在手电论坛和长汀开团做了套件，当时淘宝上万能板套件16元，我的PCB板套件5.8元，从此，廉价白光控制板被称为“白菜白光”。
3、几种控制板：
淘宝店家万能板套件组装的（该淘宝店家现已出PCB版）：

白菜白光之插件版

白菜白光之熄烟版贴片手柄版

白菜白光之 gh119泸州版薄版厚版长条版

还有数控T26白光，可以即时显示工作温度、环境温度，功率电流之类的，做得比较漂亮，价格也要贵很多。因所用的Attiny26L芯片做控制器，简称T26白光。不过据说很多人的显示温度老是大幅度跳变，而且需要环境温度校正，较为复杂，成本并非白菜，在此不予讨论。

Any的烙铁使用心得

本人(Any)一般焊焊电路板，主要使用30W至50W的烙铁，所以圈定此范围，超出不了解、不熟悉。
1 、35W内热，早期主要用这种，因为看书上说内热式效率高。
缺点有：冬天可以，夏天开风扇温度不够。芯易坏。芯是通过胶木上的柱子与电源线连接，胶木高温老化后漏电，造成烙铁头带电。220V电压低就温度不够，高就烧芯。

2、30W内热，以黄花长寿烙铁为代表。头子有合金层，不去锉、刮、合理使用的话，头子耐用。电压稳定的话，芯也耐用，只要电压不超高。发热丝是靠云母片绝缘，所以初次通电时会有烟及气味。焊大元件，温度不够，有时插两把30W的叫同事玩2P。220V电压低就温度不够，高就烧芯。

3、黄花60W外热调温、恒温，买了一把自己没用就给朋友了，朋友在农村因电压高，没用几次就烧了发热芯。发热芯是4线的，具备温度检测反馈（与白菜白光原理相同？）。220V电压高就烧芯。

4、白菜白光控制板 + T12 + 18-20V电源，10多秒即可开始工作，彻底颠覆以前的工作方式。可调温、自动恒温，焊0603贴片和散热片、屏蔽罩等大小元件都可以用这一把烙铁就搞定了。一般用二手笔记本电源，输入电压一般为100-240V都可正常工作。

“白菜”之“白光”

T12新品，价格高，适合有米之人以及焊接量大、工作需要之人。
T12旧货，质量参差不齐：

1、阿平兄出的质量有保证，到供货量满足不了众狼的胃口。
(阿平的店：http://shop60981970.taobao.com/)
2、其他淘宝店的旧货，好坏看运气和人品，有的说是垃圾也不为过。一般需要打磨掉尖部最外层的不沾锡层，露出中间粘锡层来上锡，但露出里面的紫铜层就不行了。通过打磨，没有露出紫铜的，应该还可以焊接较长的时间；露出紫铜的，紫铜会不断氧化腐蚀掉，头子的热容量越来越小，越来越不好用。当然，对于业余DIY用用，应该还是可以用一段时间，像我一个晚上焊上千个焊点，就用不了多久了。

旧T12总结：
买到不露紫铜的T12最好啦，但可遇不可求。
业余玩玩、焊接量不大的，露紫铜也无妨，大不了不行了再买个新的T12。但尖部上锡一定要3-5mm，少于3mm很难用。

认识常见的白光头子，T12为例

先看白光原装焊台的接线：

山寨的很简单，连两根线即可：

几种常见型号，都是T12的。T12有个特征就是中间有两个环(下边的图里没有)。

更多型号请查看一楼给出的附件：
FX-951 FM-2028 Maintenance & Checking.pdf

关于白光的温控，和控温原理

高手们纳闷了吧？非控温烙铁拿出来炫什么，其实白光还是很有内涵的。2种不同的导线组成热电偶，通过输入输出的电压比较即可知道烙铁温度。

因为热电偶的存在，发热芯的正负极不可接反，要不然会失去温控、烧红。

输入电压范围很宽，12-24V都行，电压越高，加热功率越大，回温效果越好。平时用笔记本电源即可。

探求原理的看这个帖子，Gandf原产的T26白光：https://www.yleee.com.cn/viewthread.php?tid=307

让我们拆一个白光头（也是阿平的功劳哦）：

再看下官方说明，是不是一模一样啊？

小日本就是有这个胆识，pdf里边什么都给你，但你就是造不出来。

fat · 发表于 2010-8-26 15:28

又：如果冯老师要省事地先玩一玩、再作深入的话，浩祺心和阿平兄处均有现成的more版白菜白光套件（或成品），价格也不贵，不妨先“点菜”试一试再研究新“菜谱”。

无锡风 · 发表于 2010-8-26 15:33

谢谢 fat 的资料和建议。
资料很好，美中不足的是：没有编辑整理——如果去掉一些“水分”，会更加紧凑——高标准啦！
什么时候“动手”，还是一个问题.......

snoopy8008 · 发表于 2010-8-26 15:37

谢谢 snoopy8008！
登陆《》太麻烦，能否请您整理之后、转贴过来？
无锡风发表于 2010-8-26 15:04 https://www.yleee.com.cn/images/common/back.gif

算啦，我做的不用看也罢，我做之前没看到more的帖子，比他的图还要多用一颗IC。

fat · 发表于 2010-8-26 15:49

谢谢 fat 的资料和建议。
资料很好，美中不足的是：没有编辑整理——如果去掉一些“水分”，会更加紧凑—— ...
无锡风发表于 2010-8-26 15:33 https://www.yleee.com.cn/images/common/back.gif

原来是直接复制－＞粘贴，“忠实于原著”，已按冯老师批示榨掉了一些“水分”，去掉了那些论坛程序自动添加的注释，重排了一下段落和格式，希望看起来能更紧凑些。

又：保不齐白光以后出的焊台也许会采用more兄的这个电路，因为简洁实用，可靠高效。

snoopy8008 · 发表于 2010-8-26 15:55

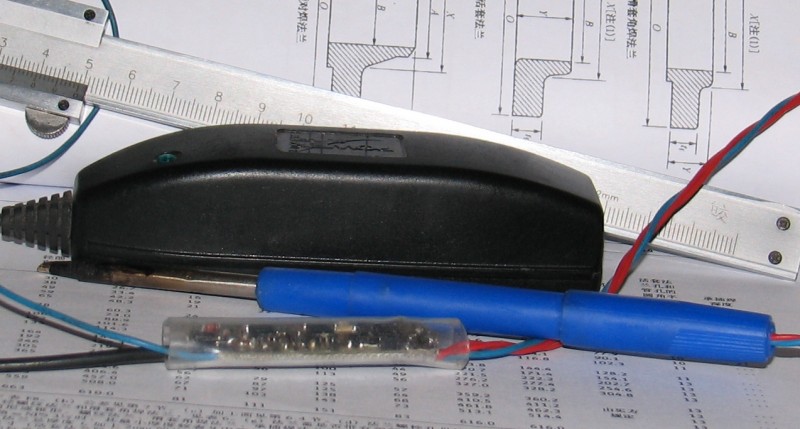

显摆下我的成品。

raymond1981 · 发表于 2010-8-26 17:04

有没有人能提供一下 T26的控制程序呀？我看到还有人用m8 和 m88做的有代码的能共享一下吗？这样更有diy的乐趣。

raymond1981 · 发表于 2010-8-26 17:06

T26的温度摆动是比较的大一般在正负20度之间。有的时候甚至有更大的摆动会出现

snoopy8008 · 发表于 2010-8-26 17:20

有没有人能提供一下 T26的控制程序呀？我看到还有人用m8 和 m88做的有代码的能共享一下吗？这样更有di ...
raymond1981 发表于 2010-8-26 17:04 https://www.yleee.com.cn/images/common/back.gif

看4楼第一个链接。

gaojxp · 发表于 2010-8-26 17:24

俺也想跟风DIY一个
