KA的12864 V7焊接教程及普遍问题

lj007maple · 发表于 2013-4-13 21:01

补充一点，那两个6pF电容本身是没有的

sdf15937 · 发表于 2013-4-13 21:03

什么情况？

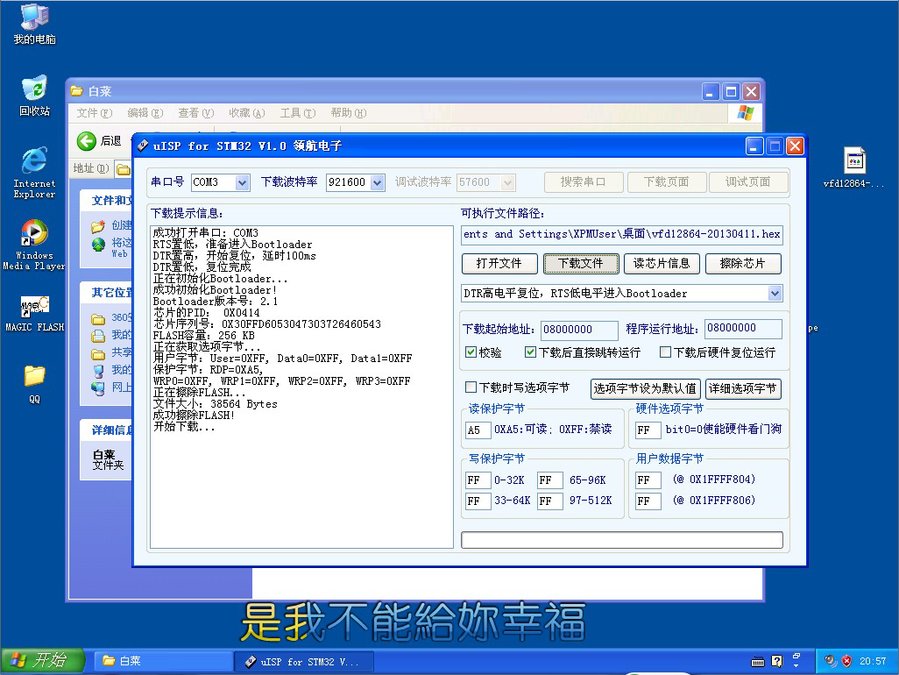

不能下载程序。到这里软件就卡死了 QQ截图20130413205755.jpg

kazuyuki · 发表于 2013-4-13 22:34

sdf15937 发表于 2013-4-13 20:59 static/image/common/back.gif
郁闷了……下次分东西的时候用心点儿啊……
少了一个二极管这个还好说，还少了个8M的晶振………………

实在抱歉

TheLoneGunman · 发表于 2013-4-14 21:14

kazuyuki 发表于 2013-4-13 22:34 static/image/common/back.gif
实在抱歉

我的也装好一个，也只能装好一个

晶振一个都没有，3v3的稳压管少俩，漆包线只能绕一个牛的。

不过我装好后34063发热严重啊，手放不上去。都这样吗？

cclfw · 发表于 2013-4-15 10:40

TheLoneGunman 发表于 2013-4-14 21:14 static/image/common/back.gif
我的也装好一个，也只能装好一个
晶振一个都没有，3v3的稳压管少俩，漆包线只能绕一个牛的。 ...

你的稳压二极管装反了

fsclub · 发表于 2013-4-15 12:43

第一套已经ok，第二套目前有点问题。。。

TheLoneGunman · 发表于 2013-4-15 14:34

cclfw 发表于 2013-4-15 10:40 static/image/common/back.gif
你的稳压二极管装反了

您好，稳压二极管应该只有两个，一个用在ks0108的RST，一个用在VFDBK。应该都没问题。
测试输出电压正常。

1027lone · 发表于 2013-4-15 18:05

我的不知道发货没有，好几天啦

peaking · 发表于 2013-4-15 21:46

今天剛收到, 馬上上料

發現綠色小板的PCB 與上圖不同

cclfw · 发表于 2013-4-16 08:21

TheLoneGunman 发表于 2013-4-15 14:34 static/image/common/back.gif
您好，稳压二极管应该只有两个，一个用在ks0108的RST，一个用在VFDBK。应该都没问题。
测试输出电压正常 ...

能正常工作发热都很严重。要解决这个问题，需要改善高压部分的效率，上面帖子上都有方法，我是这样做的。在500MA焊盘的地方加了个3r33的电感。因为每个人绕的变压器不同，所以需要的电感量也不同。我把3r33的电感拆了。绕了3到4圈不发热为止。线圈太多了。屏点不亮。太少了没有改善电流发热严重。自己把线留长点绕来试试看。我的绕了4圈基本不发热了。
