M8晶体管测试仪套件-6月7号,+F19升压+TP4057/USB充电

zengcan · 发表于 2010-3-5 02:33

本帖最后由 zengcan 于 2010-6-7 20:19 编辑

这个东西以前就想玩了，可惜是PIC的，电路也相对复杂，听别人说问题好像也不少，功能单一，一直没做，人懒不想焊，看到有M8的马上搭焊了一个，还算满意，主要是用来识别管脚还不错，比万用表实用多了，搭焊好也有一个多星期了，心情不太好大起大落，今天才开始淘宝买元件，等元件外壳到齐了，再动手量身定做。
1，1602用普通尺寸引脚在上面的，不想用角度不好的那种，价格虽然便宜，视线是个问题。超小体积的1602显示窗口太小，看起来吃力，体积做小了，电池也是个问题，天天充电换电池麻烦。

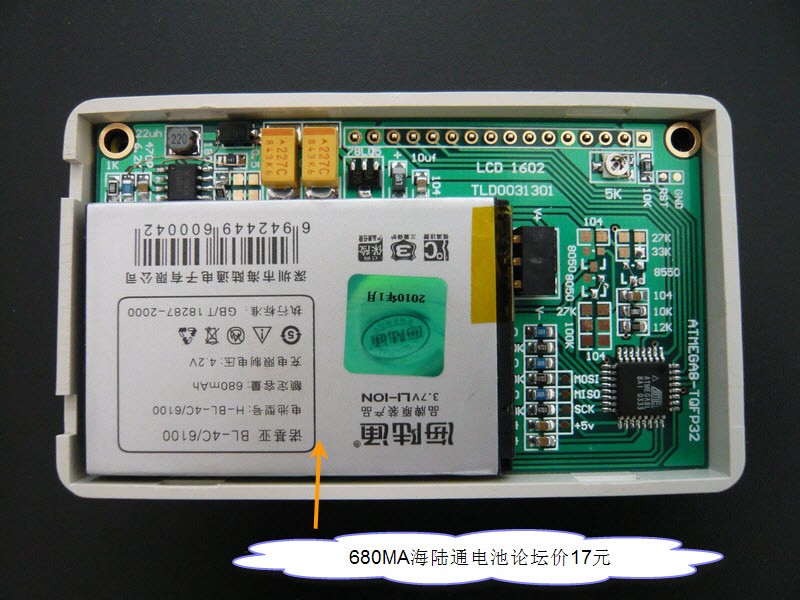

2，用3.6V锂电池供电，使用34063升压，比较方便，
供电9V的，是3.6V缩水版，少了升压部分，价格也便宜。
两种供电任君选择了
3,全贴片元件，全新

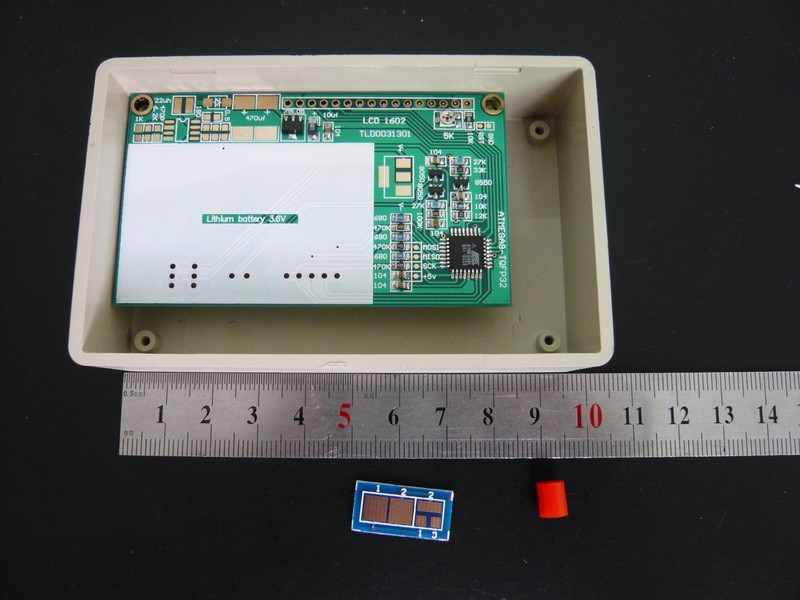

4，外壳尺寸，
3.6V版，85x50x21
9V版，100x60x25

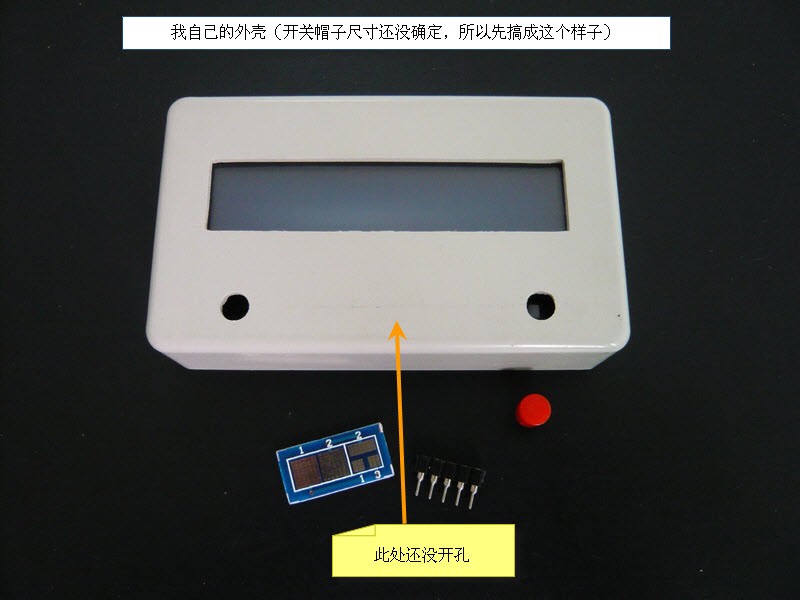

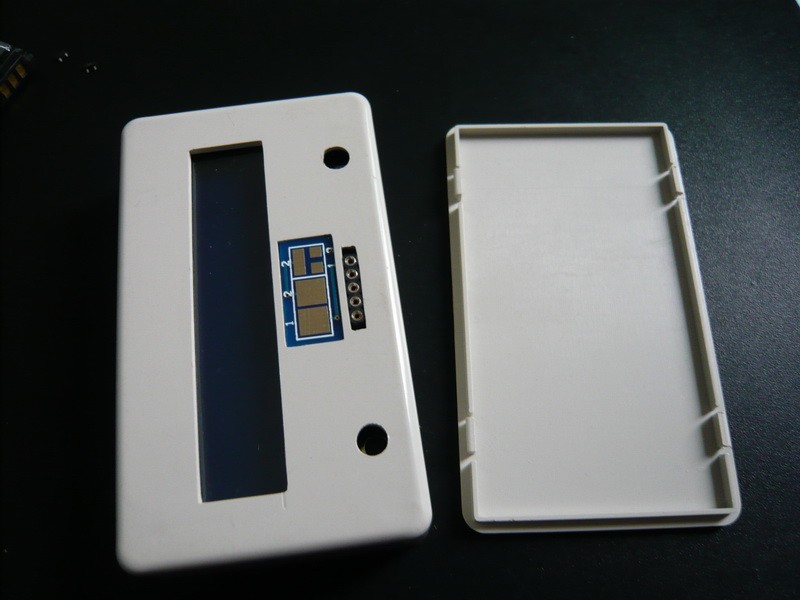

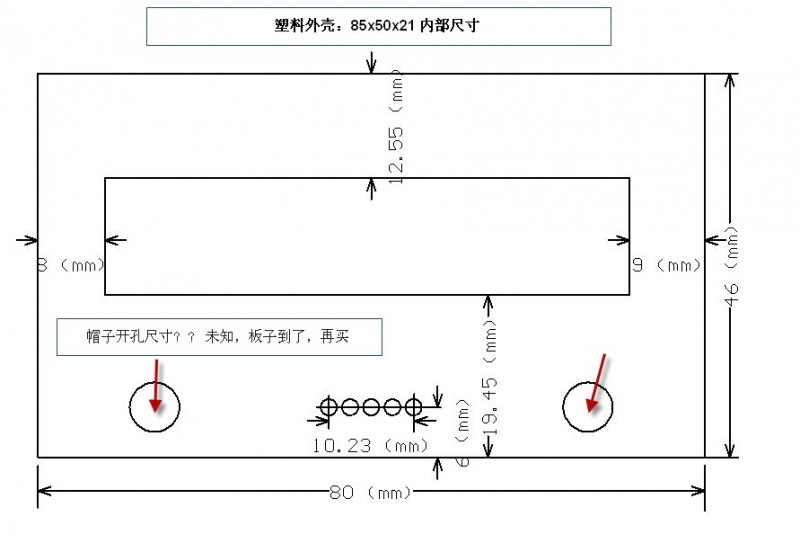

塑料外壳不开孔，外加工不划算，塑料壳自己都能开孔，我想用铝合金的，淘宝半天没看到有这么合适的。
5，数量有限，需要的下手，一个星期之后应该能好

套件不含1602液晶，有几个人一起要再考虑一起买，减少单独购买的快递费
看上一种开关，价格很贵，有10个人喜欢，考虑一起买，一起分担快递费,具体等板子出来再说，板子是蓝油镀金

先大致看看用不同颜色1602液晶的效果
蓝底白字1602？
Preview Copy.jpg

黄绿背光1602 ？

黑底1602 ？

无背光1602 ？

------------------------------------------------------


-------------------------------------------

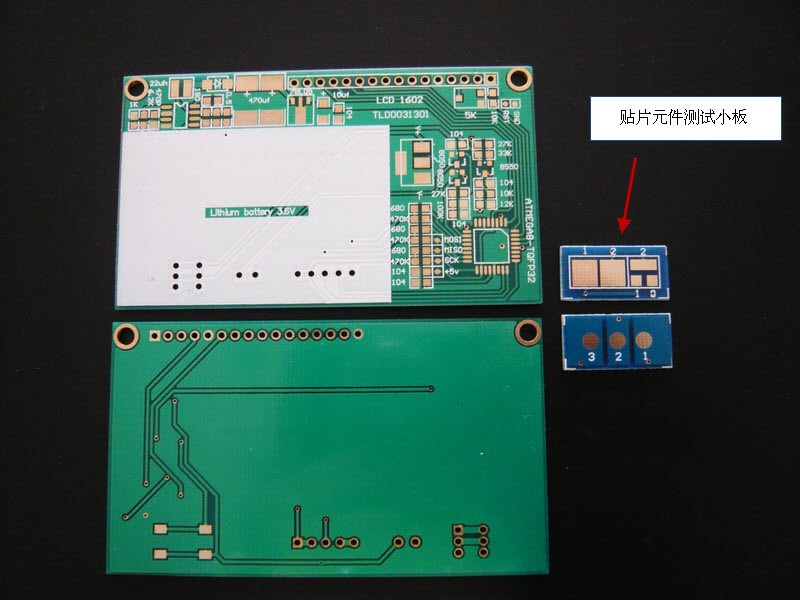

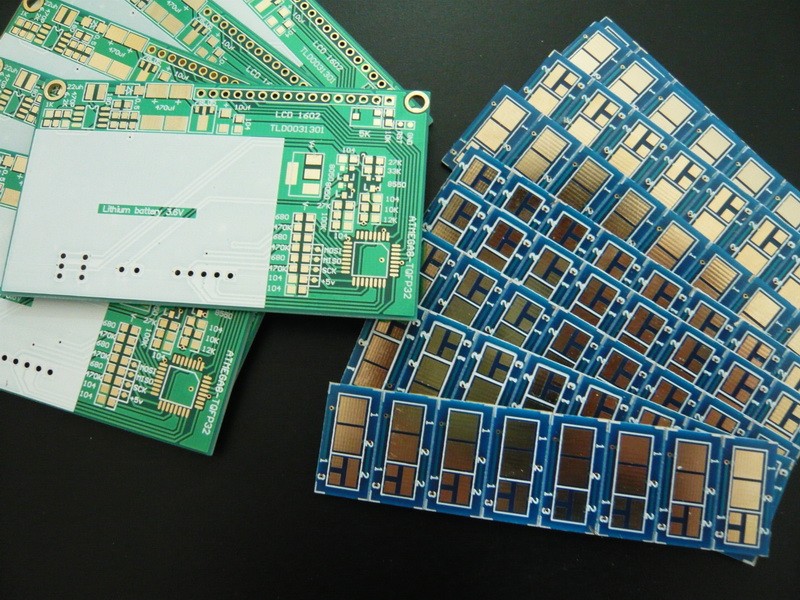

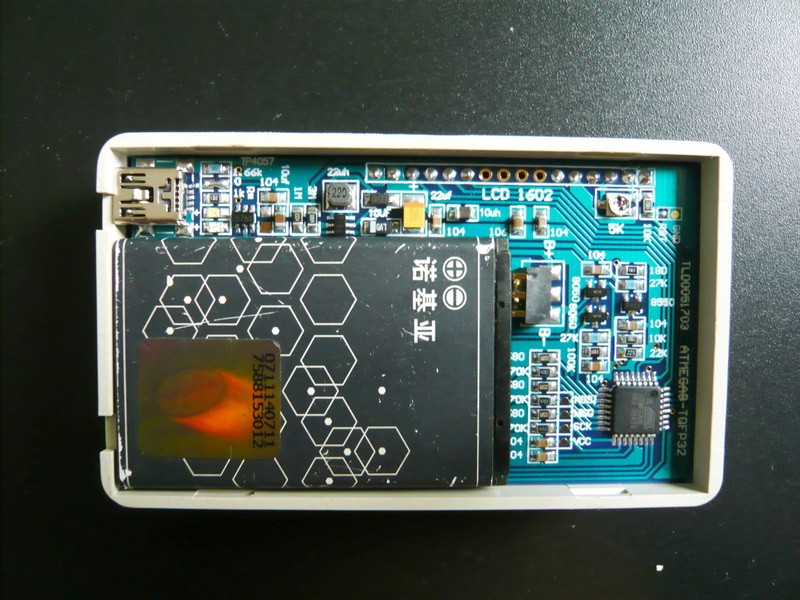

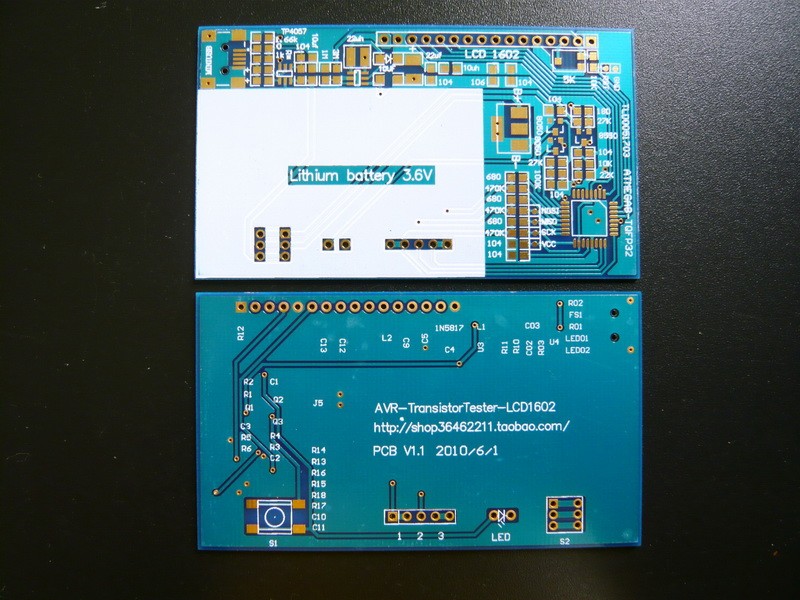

4月3号：板子回来很多天了，由于搬家，东西乱七八糟的，宽带也没拉好，先来看看板子，（要求做蓝色镀金板，结果做成绿色镀金板，背面丝印也少了，汗...）

-----------------------------------------------

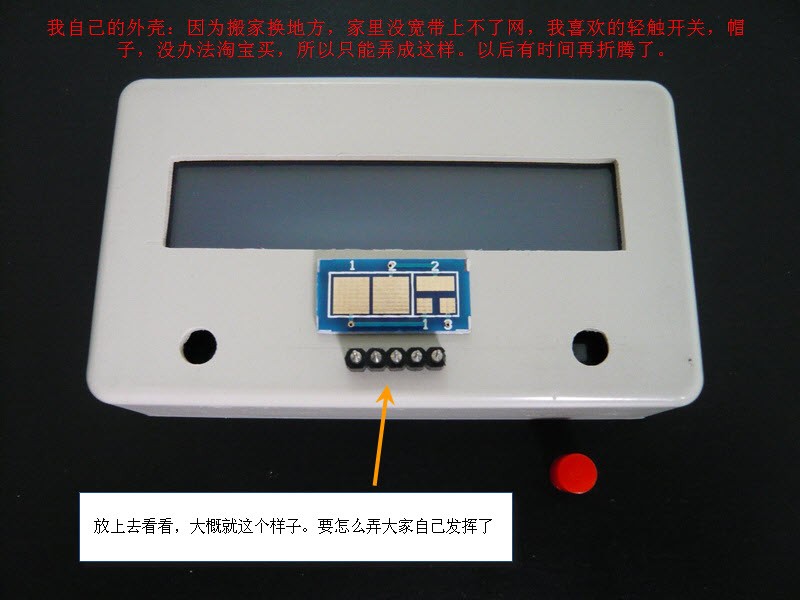

此次的套件，因为搬家无宽带上不了网，无法完成最后的成品，我中意的轻触开关，帽子，无背光1602液晶也没买到，所以特价出售。

------------------------------------------------

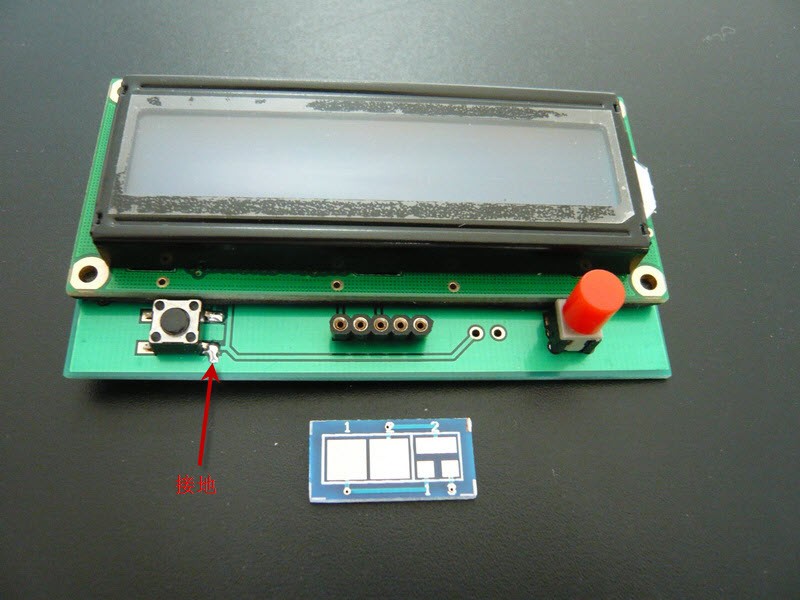

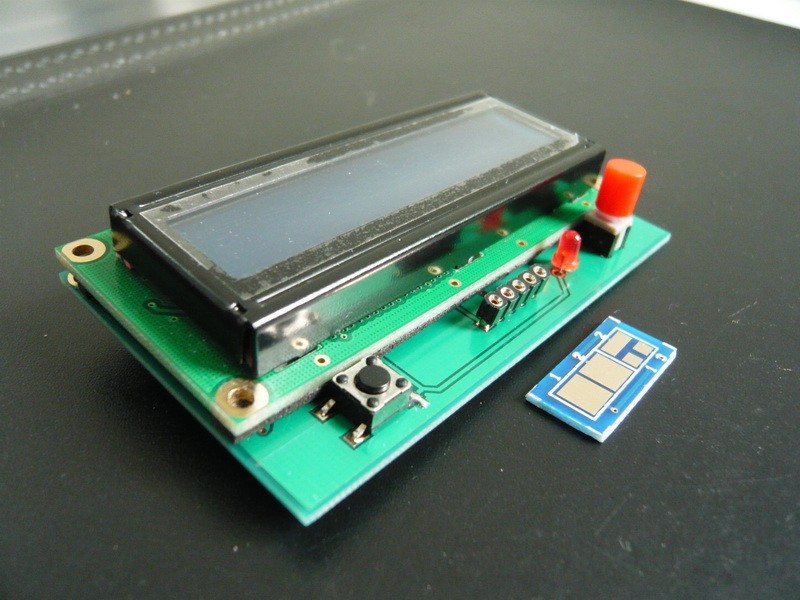

4月9号：

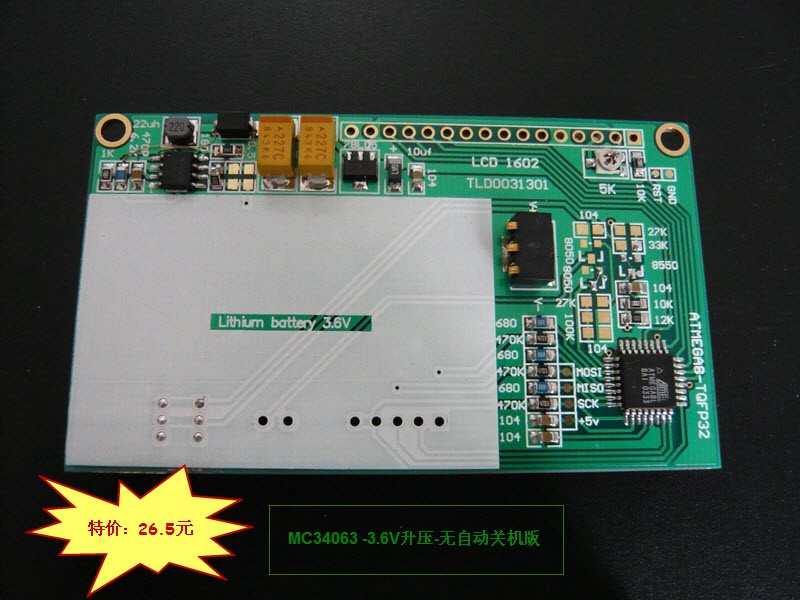

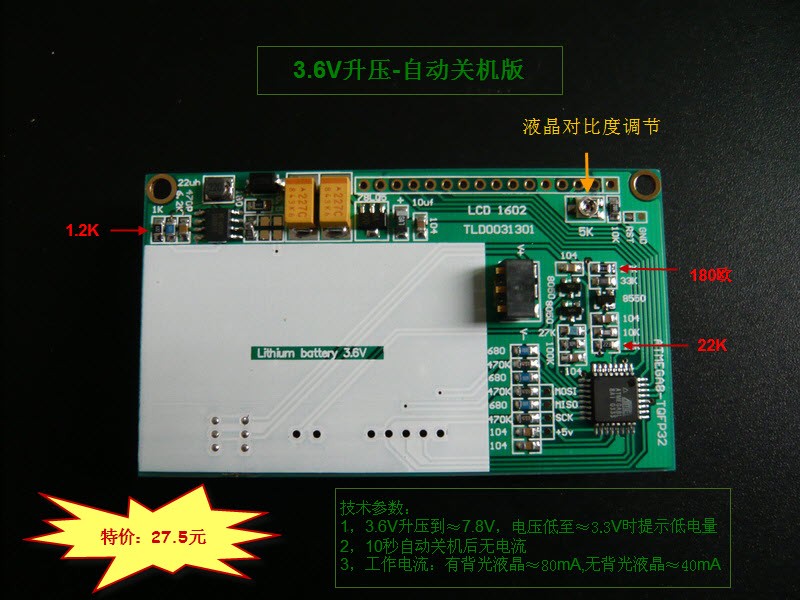

3.6V升压版：

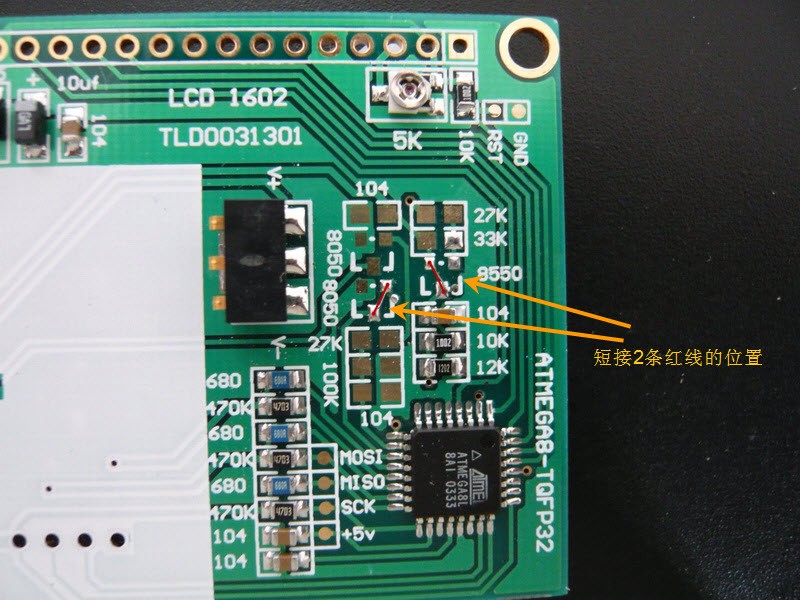

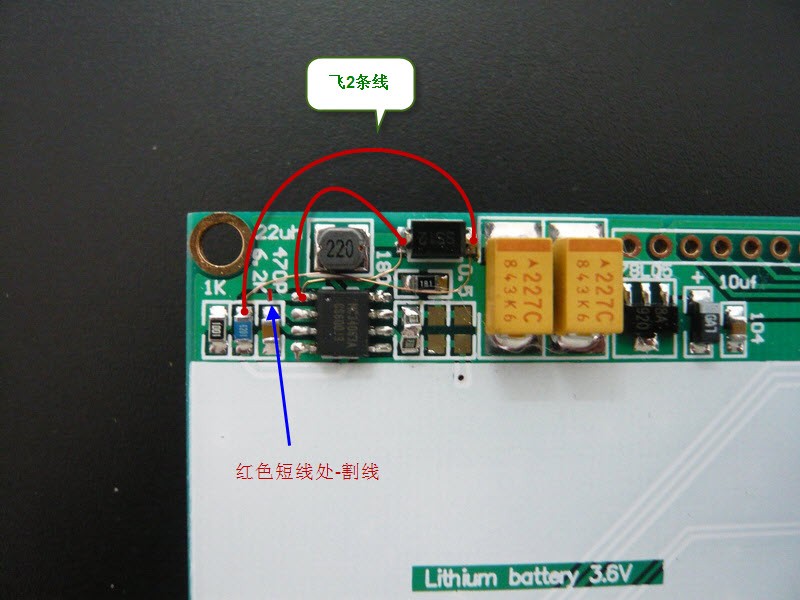

原理图的失误，MC34063的1脚连错线了，所以PCB需要割线。

---------------------------------------


-------------------------------------------------------------

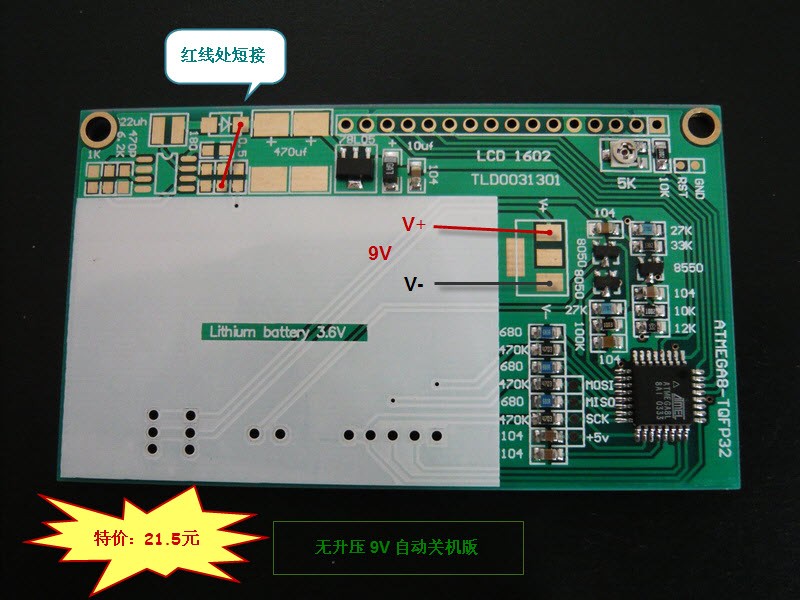

9V版

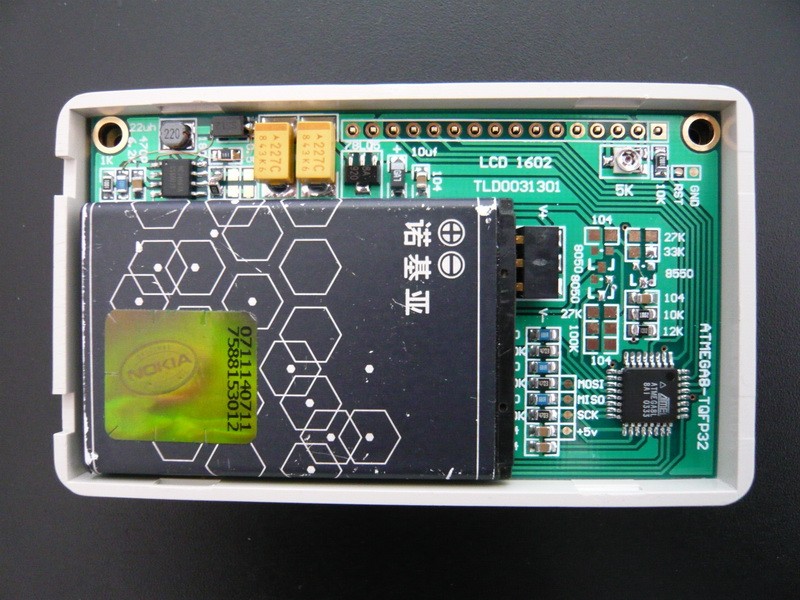

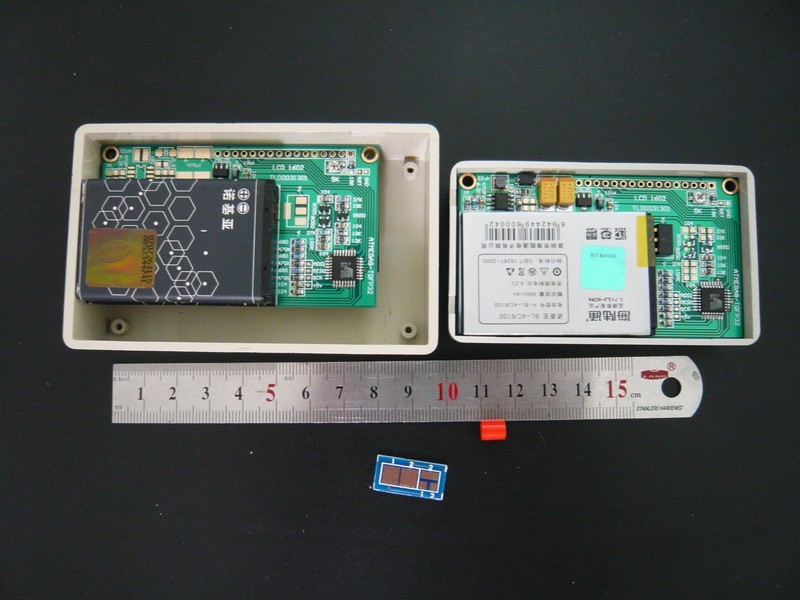

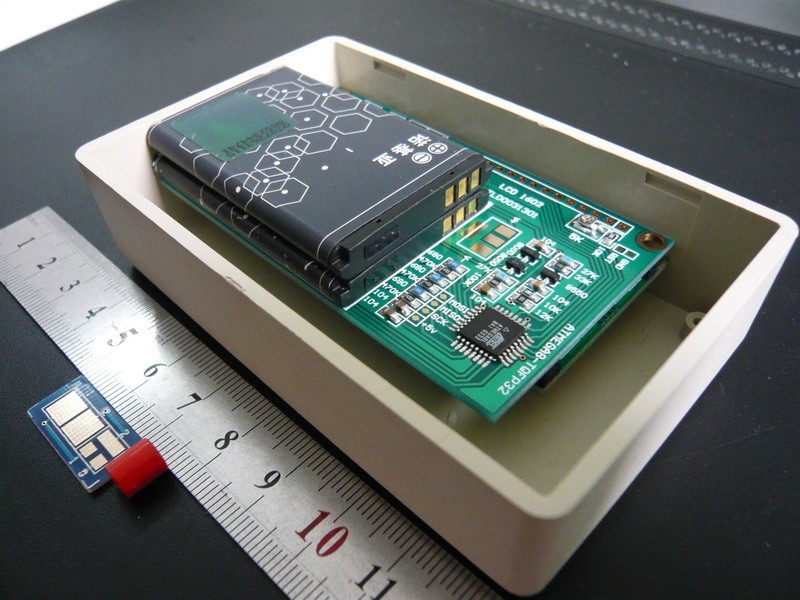

这外壳够大了，可以放得下两块锂电，但是9V的叠层电池放不下，差一点点。


----------------------------------------------
4月11：


------------------------------------------
4月18：

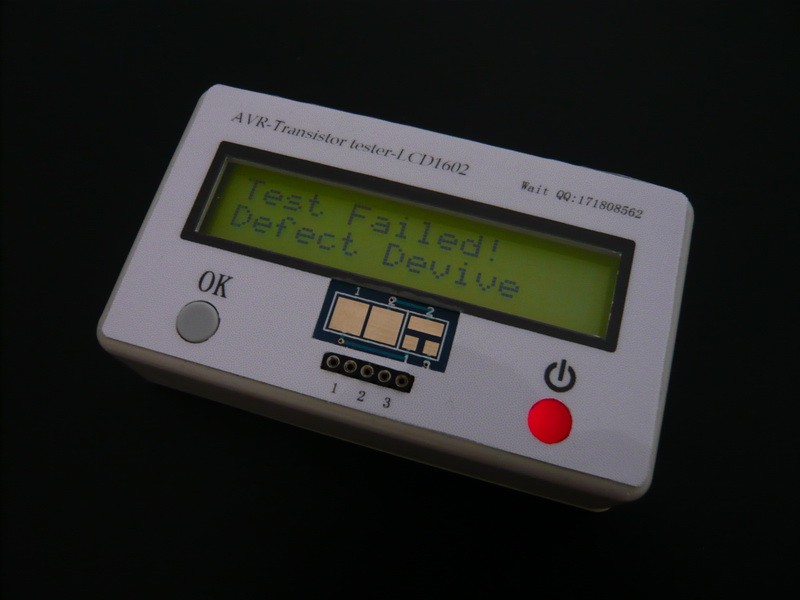

黄绿背光的液晶就是比蓝底白字的看得舒服~~~~~~~

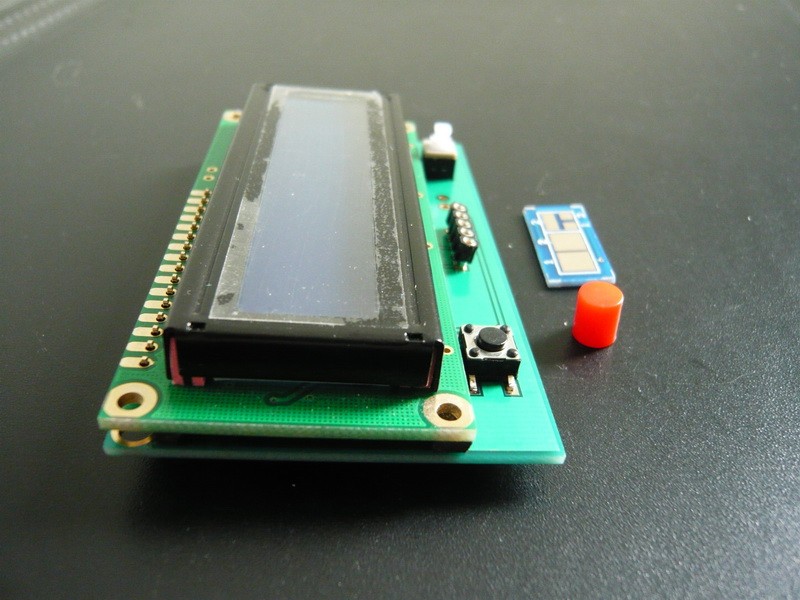

一乐这个10元黄绿液晶的高度高了一点13MM（蓝底液晶是10MM），我是把里面的2条导电胶条切短一点点，背光片也磨薄了一点，装上电池刚好能和上盖子。

前段时间仅买了35个全新M8，目前已特价售完。现在购买的M8价格贵得离谱，所以套件价格也会飞涨。

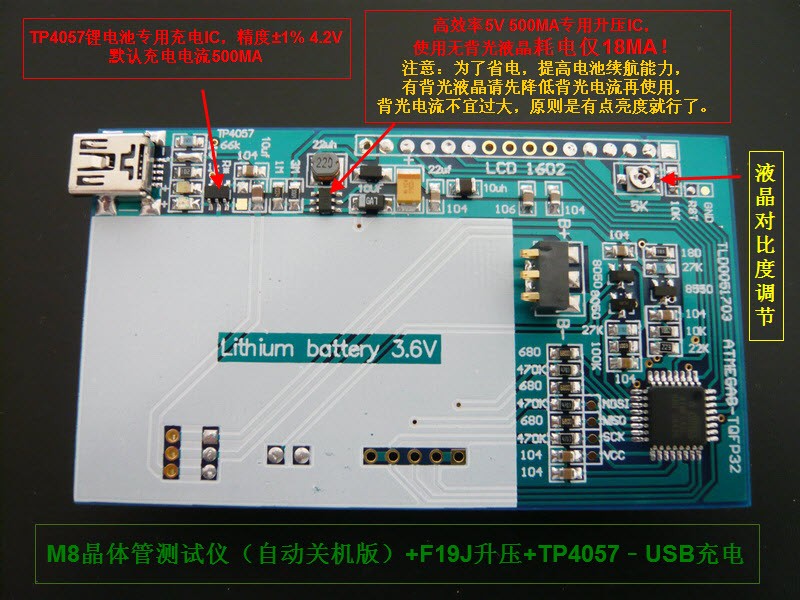

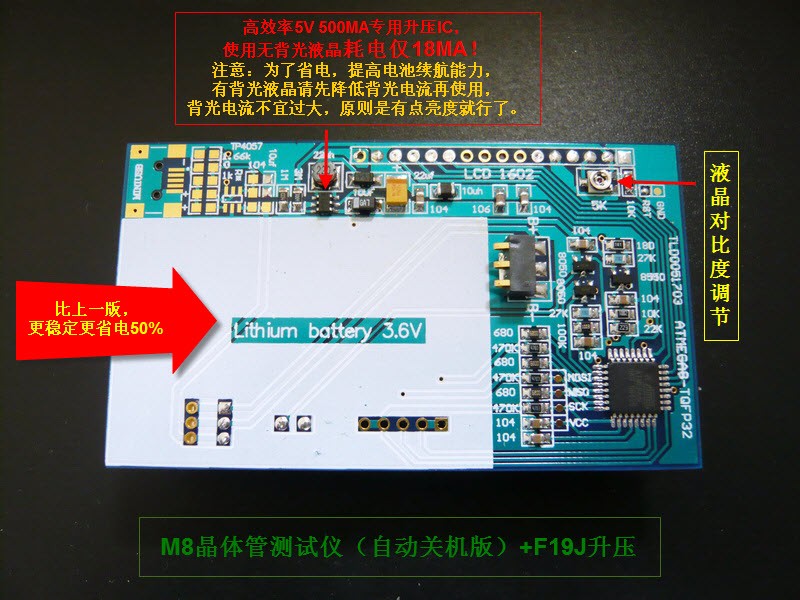

6月7号:
