新项目开板预告，串口TFT液晶屏【新版本发布】

apachectl

淘宝：http://item.taobao.com/item.htm? ... &id=39352633906

0805  发布新版本
主要是有不少51  52 系列的单片机用户抱怨不能使用，因为这些单片机主频不够，串口只能传到9600，达不到115200，因此修改程序支持自设波特率，方法是在P1（第一个批页面）的顶行顶头写U3;
表示设置波特率，支持：
2400,4800,9600,19200,38400,57600,115200,256000 的串口波特率
U0;  //2400
U1;  //4800
U2;  //9600
U3;  //19200
U4;  //38400
U5;  //57600
U6;  //115200
U7;  //256000

对应的说明书和GPUmaker将会出炉，请先不要刷机，等gpumaker出了再刷，先预告下



说明文档终于写完了：
http://pan.baidu.com/share/link? ... 7&uk=3204894695

说明文档已经出来，串口屏的项目已经成熟化，目前已经进入小批量试生产阶段

自从做了T50双路电压电流表和DP50数控电源，就不住有坛友问如何控制液晶屏显示汉字，只能提示T50一代曾给过一个源代码工程文件的示例，完全可以显示，但是还是很多坛友对于液晶屏显示还是觉得很难；

翻了一下很多DIY的坛友的帖子，发现很多坛友还在使用1602液晶在DIY各种产品，有的表头都已经做到五位半，但还是一个1602显示，实在是觉得不够炫，现在都是彩屏的年代了；

查查某宝的液晶类产品，发现带中文字库的12864居然也卖到35~50元，而普通的TFT液晶板+个PCB背板（方便接排线）也得20多元，因此得出彩屏的普及慢，还是在于价格和编程难有关，于是有了下面这个想法：


做一个带汉字库，且所有单片机都能驱动的TFT显示屏，可以用极低的开发代价开发出复杂显示效果界面的屏，起名：Usart—GPU

其中Usart的意思就是串口
GPU的意思是单片机用的图形处理器

主要参数及功能
?只占2个IO口（串口脚）
?支持全部GB2312 12点阵和16点阵汉字库
?支持自动抽取式24点阵 32点阵 48点阵 64点阵汉字
?抽取式汉字透明调用，无需转编号，直接汉字驱动
?支持点、线、园、方框、填充方框等绘图
?支持真彩图形的显示，目前支持JPG格式（PC转码）
?界面整合功能，在PC上设计界面，给出编号，单命令直接界面显示

使用 DP50W的2.2寸屏和STM32单片机，外加一个2M的Flash构成；



在使用上，可以使用串口将：
CLS(0);
BOX(10,10,100,100,2);
DS12(10,2,'12点阵全字库',1);
DS16(10,20,'16点阵全字库',2);
DS24(10,40,'白日依山尽',3);
DS32(10,70,'黄河入海流',4);
DS48(10,110,'欲穷千里目',5);
DS64(156,0,'更',6);

这个字符串传入GPU主板上的串口，既可以完成显示：


今天先写到这里，目前只调出原型，功能都跑通了；估计最后这玩意售价在3X元，第一批准备对坛友付费内测，成本价供应，20元左右，需要的关注下.

具体的资料慢慢整理中......

=========================================
2014-05-31 记录：

今天重写了全部的delphi程序，重构了界面，将原来的各个试验的小程序合成一个大工具：

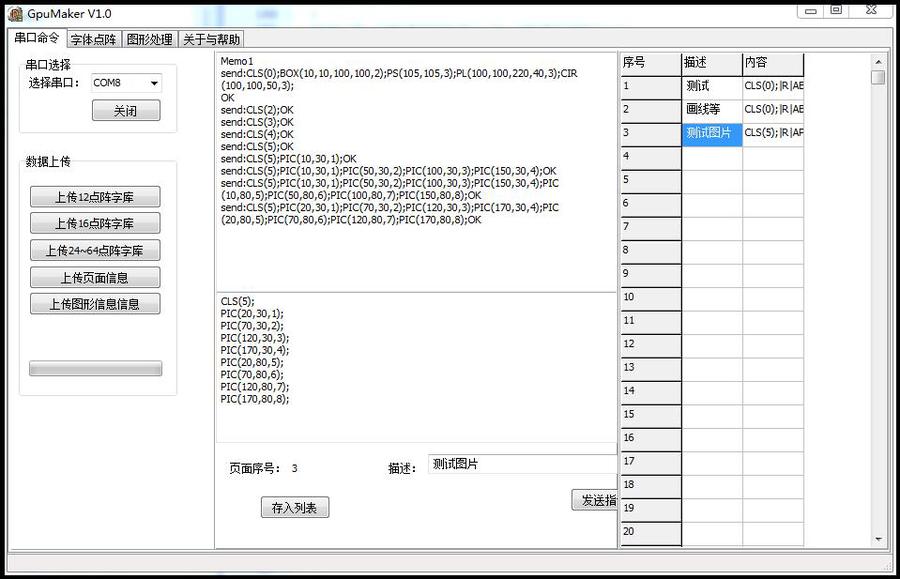

主调试界面：
通过TTL串口升级线链接GPU，就可以在PC上发送串口命令直接调试界面：


右侧是允许将做好的界面存成PAGE，然后就可以在单片机中使用SPG(页码）直接将该界面显示出来，无需占用过多的单片机资源；
图中的例子，是显示8个图标，实际执行的结果如下：

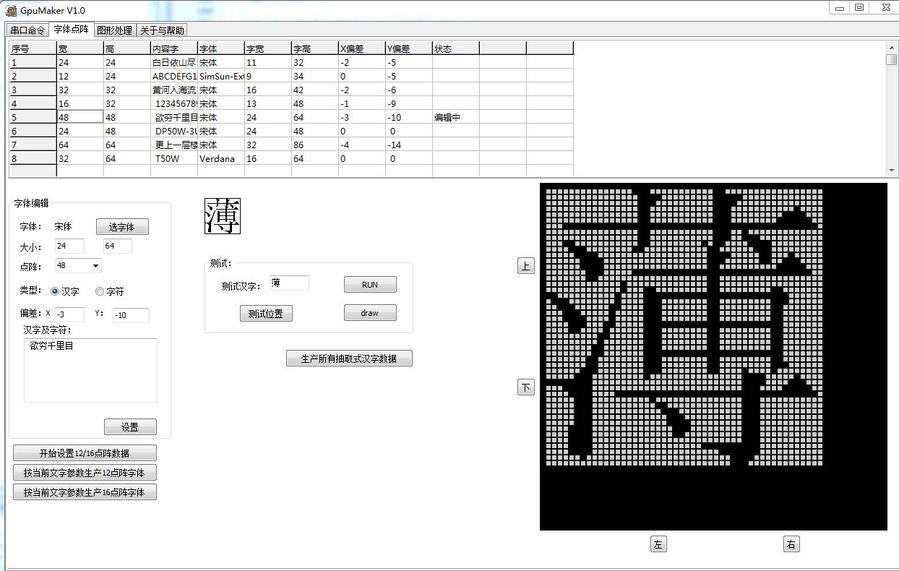

这是设计获取汉字点阵的界面：


================================================
2014-06-03
整理了一下命令表：
CLS(c);                //用c颜色清屏
SCC(c,n);        //自定义c颜色，颜色值n由上位机提供计算
SBC(c);                //设置背景色C，显示汉字等时无点阵时填的颜色
PS(x,y,c);        //在(x,y)的地方画一个颜色c的点
PL(x1,y1,x2,y2,c);//从(x1,y1)用颜色c画一条直线到(x2,y2)
BOX(x1,y1,x2,y2,c);//用颜色c画一个方框，左上角(x1,y1),右下角(x2,y2)
BOXF(x1,y1,x2,y2,c);//用颜色c画一个实心方框，左上角(x1,y1),右下角(x2,y2)
PIC(x,y,n);           //在(x,y)处画第n幅图
CIR(x,y,r,c);                //在(x,y)处用颜色c画一个半径r的园
SPG(n);                        //显示第n个组合语句界面
DS12(x,y,'显示内容字符串',c);        在(x,y)处用颜色c显示一行12点阵字
DS16(x,y,'显示内容字符串',c);        在(x,y)处用颜色c显示一行16点阵字
DS24(x,y,'显示内容字符串',c);        在(x,y)处用颜色c显示一行24点阵字
DS32(x,y,'显示内容字符串',c);        在(x,y)处用颜色c显示一行32点阵字
DS48(x,y,'显示内容字符串',c);        在(x,y)处用颜色c显示一行48点阵字
DS64(x,y,'显示内容字符串',c);        在(x,y)处用颜色c显示一行64点阵字


组织了新界面：

该界面使用了以下语句：
CLS(13);
BOX(0,0,219,175,15);
BOX(1,1,218,174,0);
BOXF(2,2,217,17,3);
PL(2,18,218,18,0);
SBC(3);
DS12(60,4,'菜单功能选择界面',15);
SBC(13);
PIC(20,40,1);DS12(25,75,'电压',0);
PIC(70,40,2);DS12(75,75,'电流',0);
PIC(120,40,3);DS12(125,75,'充电',0);
PIC(170,40,4);DS12(175,75,'输入',0);
PIC(20,110,5);DS12(25,145,'输出',0);
PIC(70,110,6);DS12(75,145,'测试',0);
PIC(120,110,7);DS12(125,145,'关闭',0);
PIC(170,110,8);DS12(175,145,'设置',0);


上位机程序：
http://pan.baidu.com/share/link? ... 9&uk=3204894695
焊接文档：
http://pan.baidu.com/share/link? ... 1&uk=3204894695

========================================================


STM32 驱动示例：

GpuSend("CLS(13);BOX(0,0,219,175,15);BOX(1,1,218,174,0);BOXF(2,2,217,17,3);PL(2,18,218,18,0);\r\n");


void GpuSend(char * buf1)
{        u8 i=0;
         while (1)
         {        if (buf1【i】!=0)
                 {        USART_SendData(USART1, buf1【i】);
                         while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET){};
                         i++;
                 }
                 else return;
         }
}


注意，每条语句后面要跟0d 0a 结尾，就是:\r\n 表示此行结束；
论坛过滤中括号，只好将中括号换成全角的了


Usart-GPU 22B （2.2吋屏）串口液晶屏 V0.9b 版本 2014-06-17发布
---2014/6/17版本：
1、重新调整了16色基本色
2、增加了DRn调屏幕方向的语句，屏幕可以自由选择方向，调整方向时不清屏，可以各方向混搭；
3、增加了带折行显示汉字的语句：BS12(x1,y1,x2,lw,'显示内容',c);BS16(x1,y1,x2,lw,'显示内容',c);在(x1,y1)处，显示字符串，在x2处自动折行，行间距lw,颜色c;
4、修订了汉字超过64点阵缓冲区不足的Bug
5、增加了自动演示的功能，此功能在串口命令到来后自动关闭，Hello界面停止10s以上，不影响产品使用
6、增加了序列号显示的语句，因此hello界面可以显示序列号了；


重要提示：由于液晶背面有铁壳，请焊接时注意预留排线与铁壳的绝缘问题！
