STC 沉金版电桥陆续发货，来一点片片解解馋--------------浩祺心

浩祺心 · 发表于 2013-1-5 22:12

本帖最后由浩祺心于 2013-1-5 22:33 编辑

发货有2天了，昨天今天都在加速的调试，打包，我的效率太低了，旺旺愣是没敢上线，呵呵，上一些照片让大家先解解乏！STC版不会灭亡，有他存在的价值，STM版还要好久才会出测试版，所以2者可以互存！没有轮到发货的坛友，请不要着急，我们在保证质量的前提下日夜赶工，预计这一周，我会吧已经付款的都发掉。还有大概10套的余量，如果有需要的，就赶紧联系我，争取年前发走，要不过年的时候快递坑爷爷啊！

' D) N$ V! ]4 `9 x$ p" @

购买连接：http://trade.taobao.com/trade/de ... eID=269733403809334, ~2 {7 j( x8 ^3 E6 i
根据自己的实际需求选购套餐,浩祺心预祝您春节快乐！

-------------------------------------------------------------------------2 T8 e' x& G6 u& q7 m- r9 Y+ s) S
A套餐：单独 LCR 主控板（焊接好，并且精细调试）=138.00

B套餐: LCR主控板（焊接好，并且精细调试）+标准蓝色背光2004=160
! z( \" M" g6 }4 D
8 D' r4 B W; w* c# qC套餐：LCR主控板（焊接好，并且精细调试）+标准蓝色背光2004+镀金4线测试夹=170
$ A2 I$ y6 C! }9 J8 I a8 Z/ C+ b( ?8 f; [* G4 b! o1 B( P, c% `+ H
D套餐：LCR主控板（焊接好，并且精细调试）+标准蓝色背光2004+镀金4线测试夹铜线双9v 5w 变压器=178; }: @; R( Q2 B* c! w

$ {$ i) o0 a) b7 j6 C+ [8 ME套餐：镀金4线测试夹=10
7 e0 Z5 D1 @2 e% ^- P; ~8 s( Y) ]# {, y. S3 B
F套餐：铜线双9v 5w 变压器=8

7 ?- v. m9 R! ]3 `8 K$ I9 X- P& @! T

**************************************************

软件介绍：（非公开版，如果程序有丢失，拍照给我，然后给你程序）：

1、自动校准
  自动测试开路残余电容，自动根据各档校准电阻、Q值和残余电容等。无需人工干预，自动给出合适的校准值。
  使用方法：按menu,然后按rng,开始测试开路残余电容，此时请把测试夹开路。
         根据提示把相应的阻值电阻放入测试夹，可以R X键修改标定的电阻值。
         比如你的电阻不是20K，实际是19.99K，那就在这里修改至 19.99k，
         然后，按rng 进入自动校准，自动校准会测试10次，移动平均，取到一个推荐值。
         如果不满意，可以再次按rng，再次校准。按L保持，按F进入下一个校准项。
         整个校准只需放入对应的电阻即可，无需人工加减，找到设定值。
2、手动校准为方便单独校正某项，特加上手动校正，在Hs手动挡下进入校准即为手动校正，校正方法同原版
3、去掉了校准过程中的嗡鸣器声音，造成电路不稳，对结果造成偏差。
4、欧姆符号使用自定义，适合所有2004
5、由于1602 显示信息量太小，故本版本只适合2004 LCD。
6、显示许老师的扩展量程
7、校准过程中有键盘加速功能，常按键盘加速 + -
1 M: X& r9 V4 u. R  s，不用按到手抽筋。

几点注意事项：
1.0 j5 |3 z$ Q5 P
电源不要接错，pcb上有标示，电压范围最好是在8-12v之间
2.
- ~  g$ v9 m% _9 @4 `- g7805最好加散热器，我调试的时候没有加，开机一夜也没见异常，只是感觉烫，因为没有增加散热器，导致电路损伤等后果，自负！
3.
8 `! h/ X; c1 I- B# M7 i背光电阻在排针头上对应的pcb处，为0805贴片电阻，如果大家觉得背光还可以再暗一点，请增大这个电阻档阻值，调节到自己认为合理的为止，我试验过100欧，电流大概20多ma ，能看得清。
4./ |+ G- m, S% z. N- y% v
直接购买了测试夹的坛友，我直接焊接好了线，调试完就直接没有拆除，如果单独做引线，建议不要太长，并用屏蔽线。
5.
4 L7 p1 k- i) Q3 W$ q) x板子到手先检查外观，因为有直插元件较多，快递过程中可能发生元件倾斜短路等，
6.
5 o& m- y/ B% b  i4 @+ H0 R) I5 B! n板子都是用筛选过的金属箔电阻进行的细调，建议到手后先检验准确度，如果不满意，请自行调整，如果实在没有精密电阻，请按5次恢复默认值选项，此时精度为0.5%左右，切记。
7.
% h! K3 e* r* b+ F% _+ X关于电路设计相关内容，本人太菜，请仔细拜读许老师的文档和设计帖子。
8.
3 ?8 E0 r# i) a# j6 E2 b测试时，请使用自动档，如果必要时请使用手动挡，但是请你知道你要在什么条件下测试啥参数！
9.# q1 f& x! Z- F2 w0 @
高电压电容测试时，请先放电，以免造成对电桥的损伤。

" w( {& b" m- X7 W

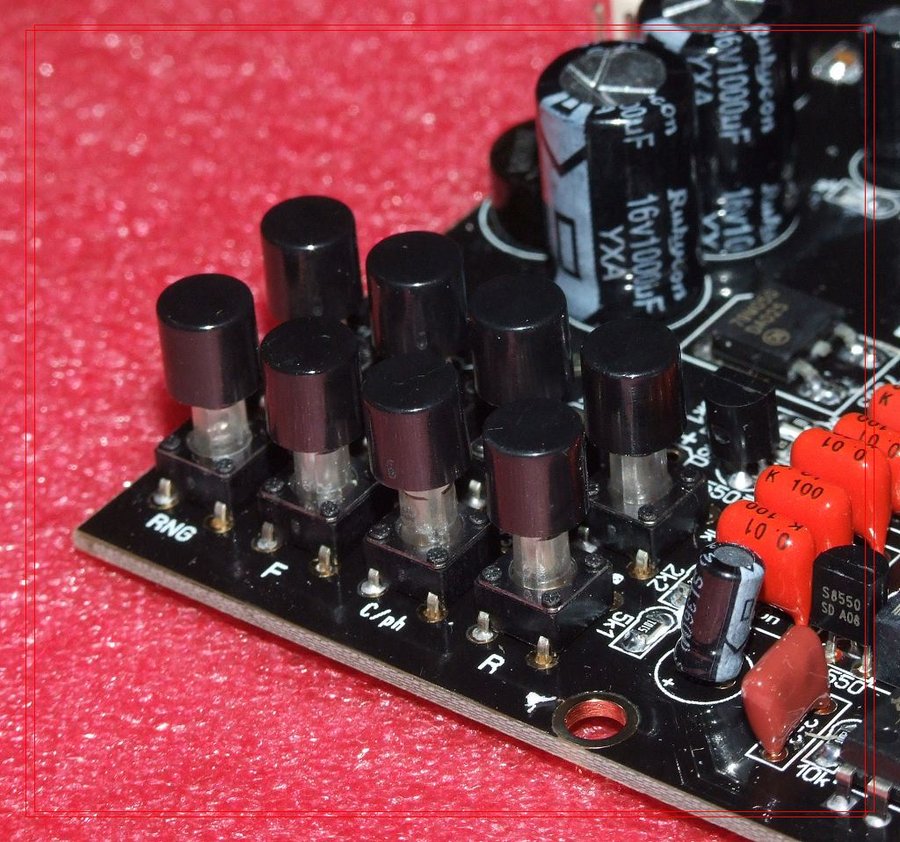

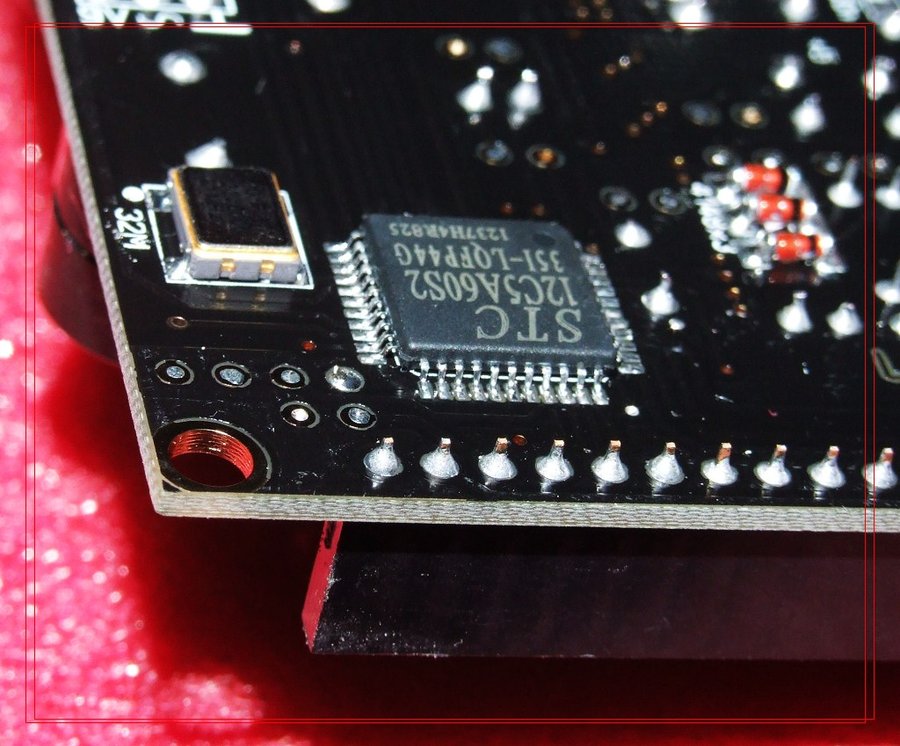

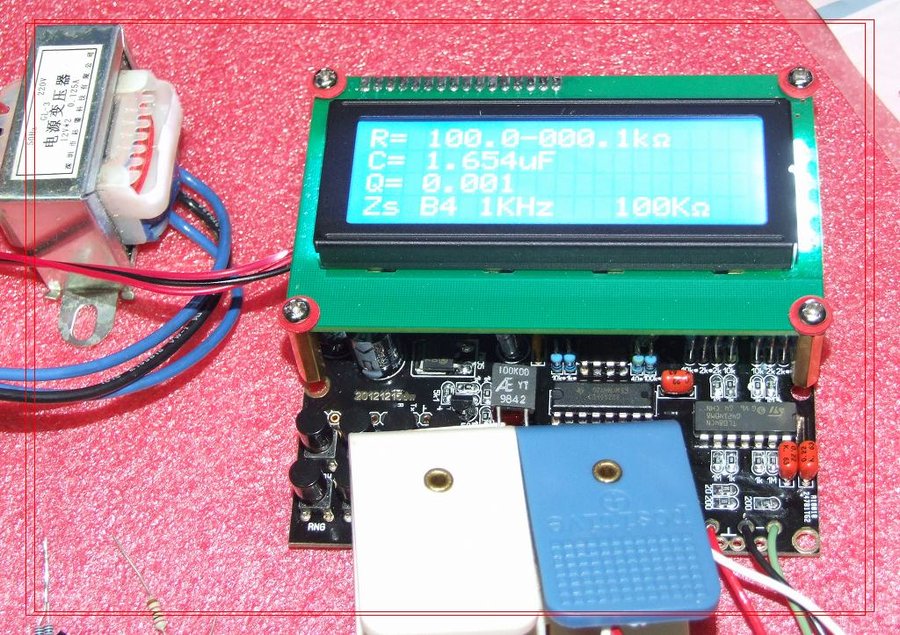

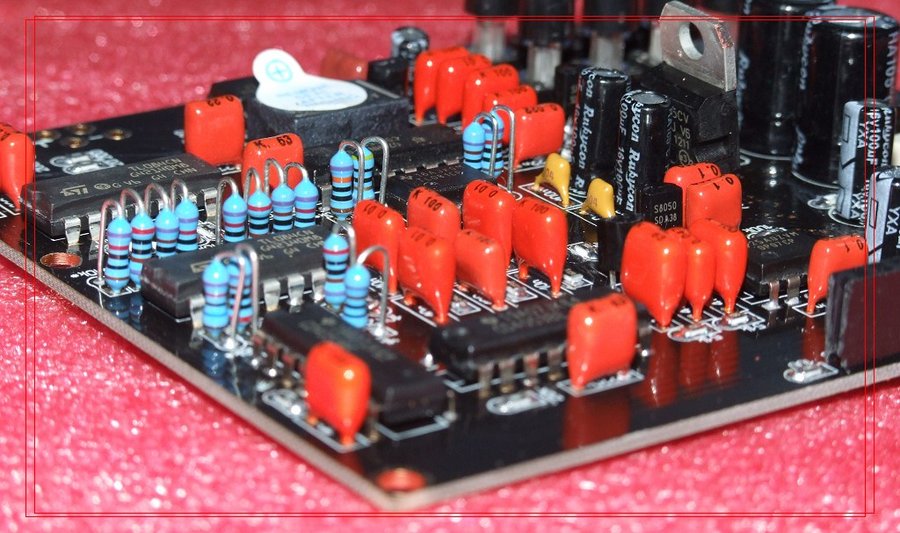

硬件介绍：用料大家就放心吧，都是好料，虽然不发烧，但绝对不是烂货

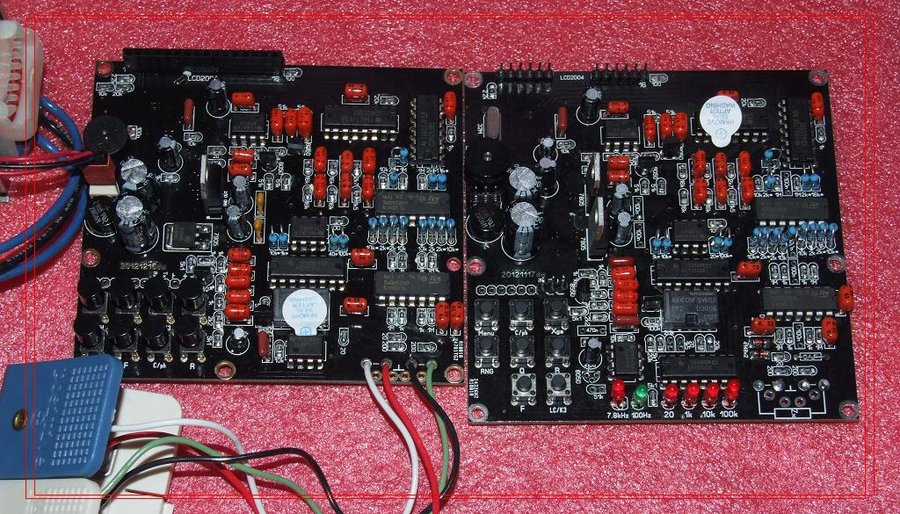

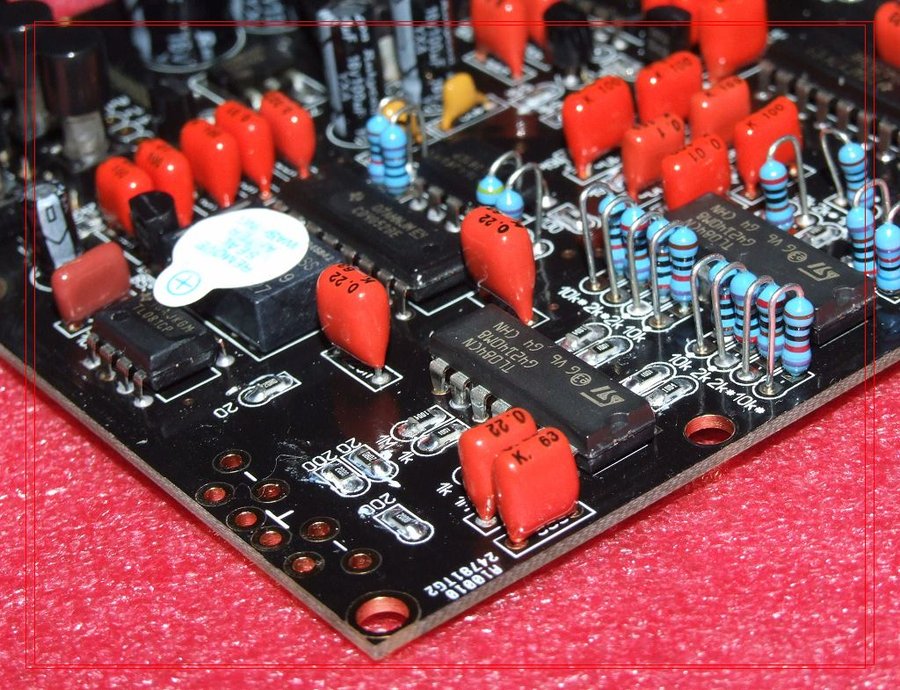

Pcb尺寸，制作外壳时参考！

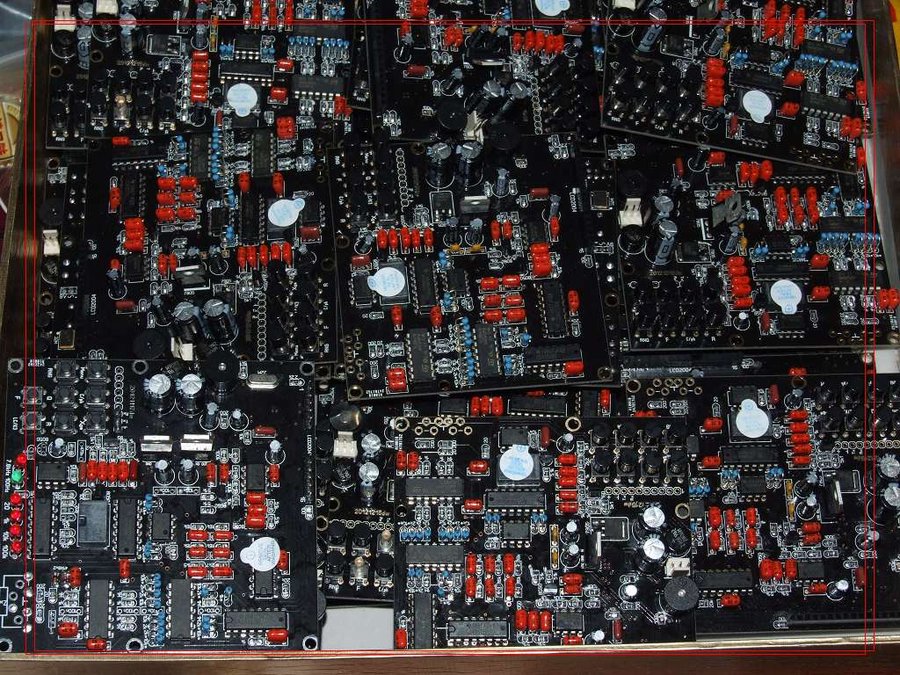

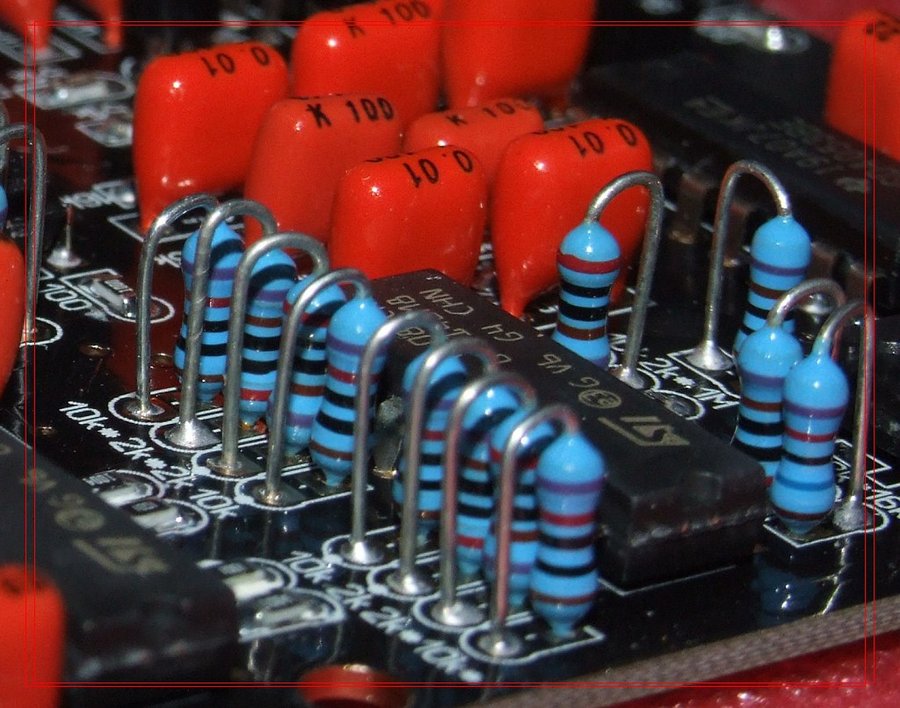

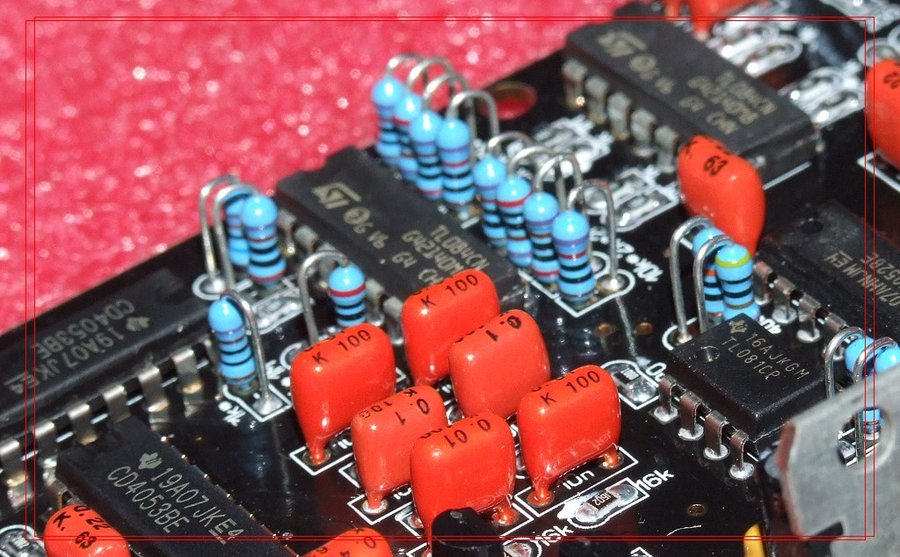

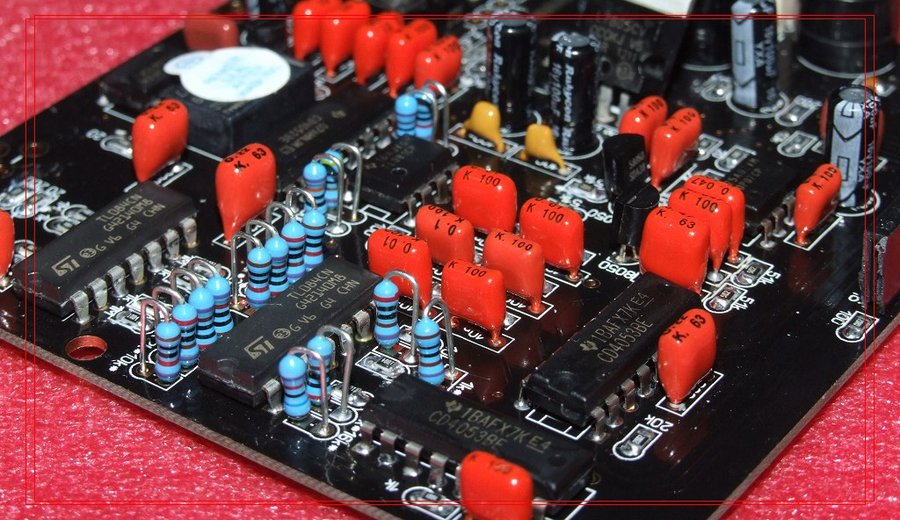

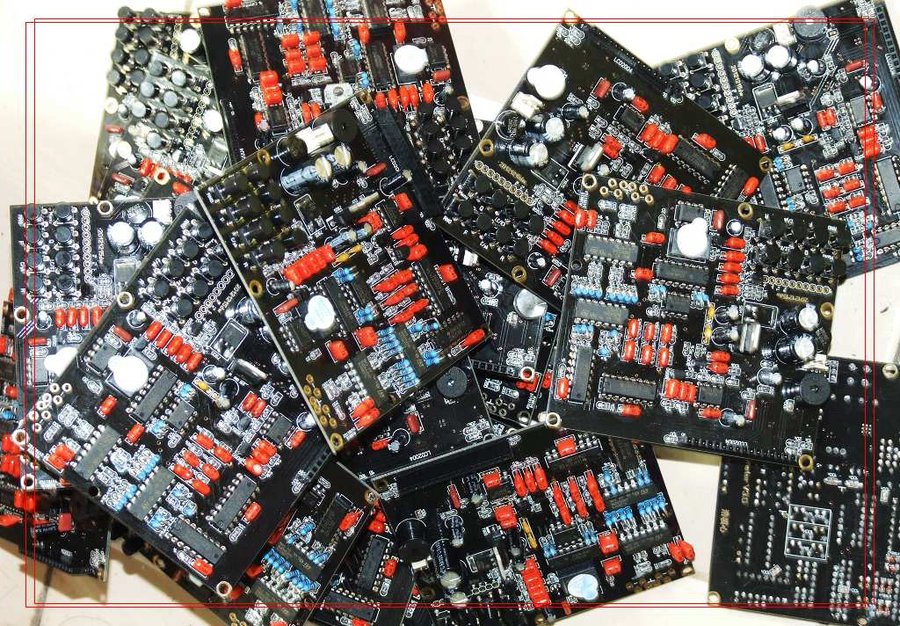

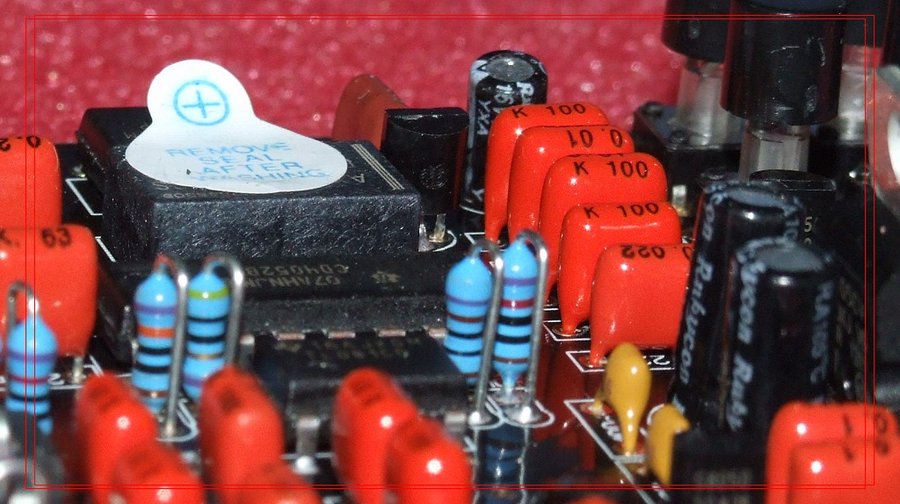

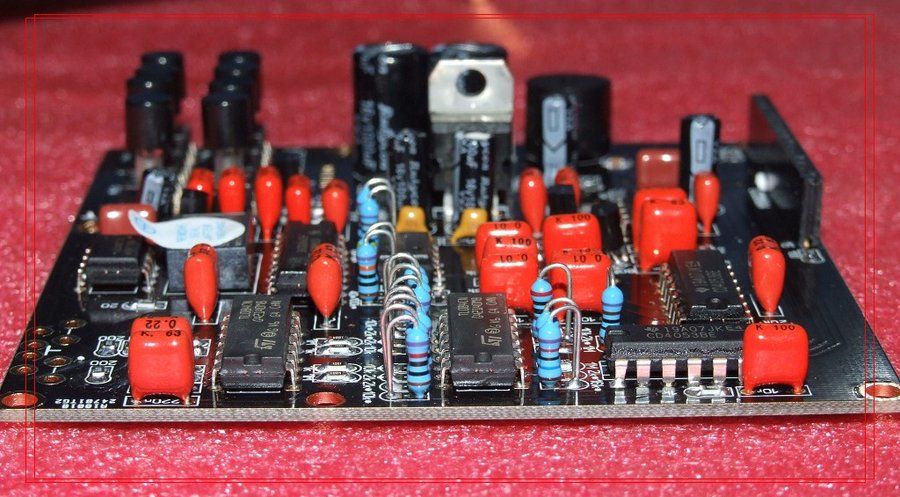

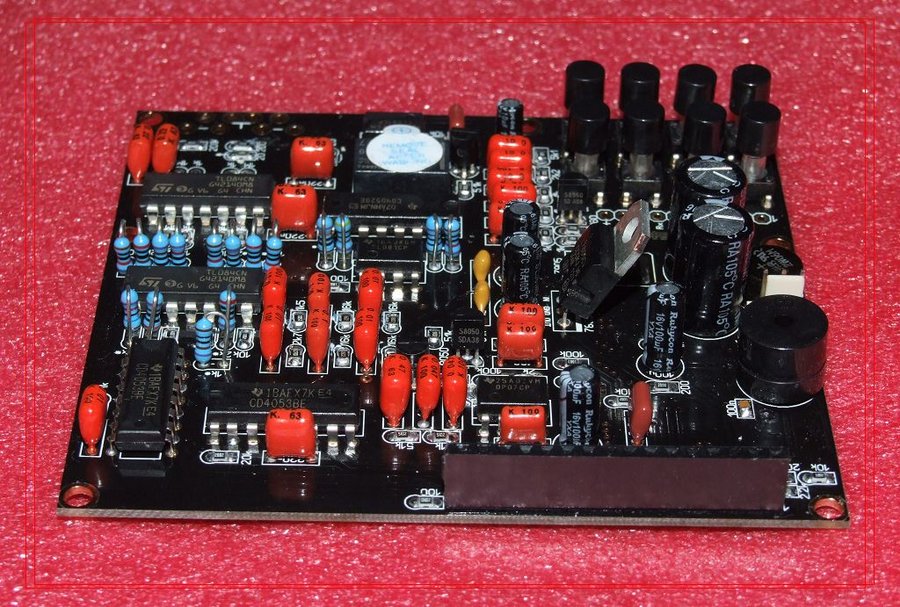

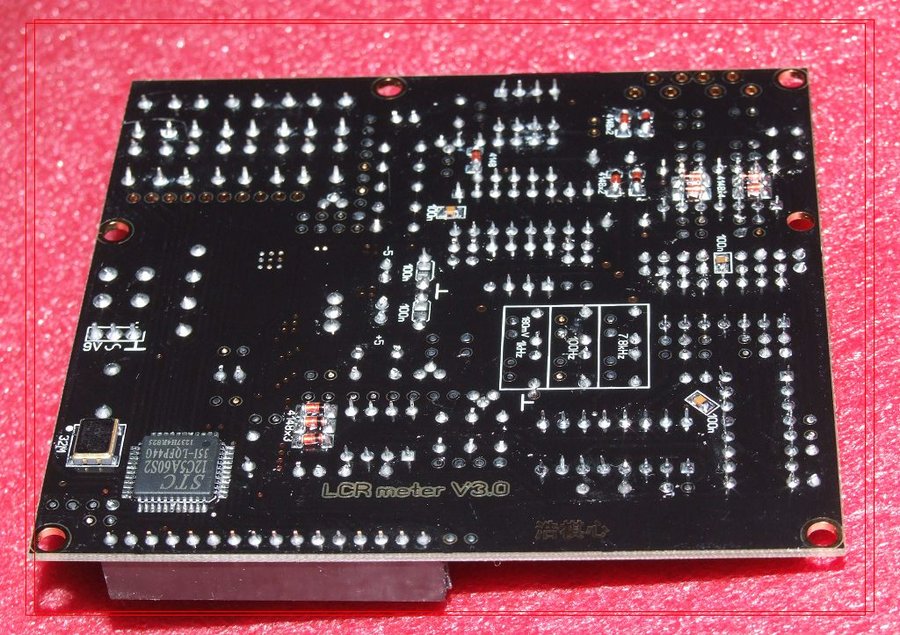

刚刚超声波清洗完的一些

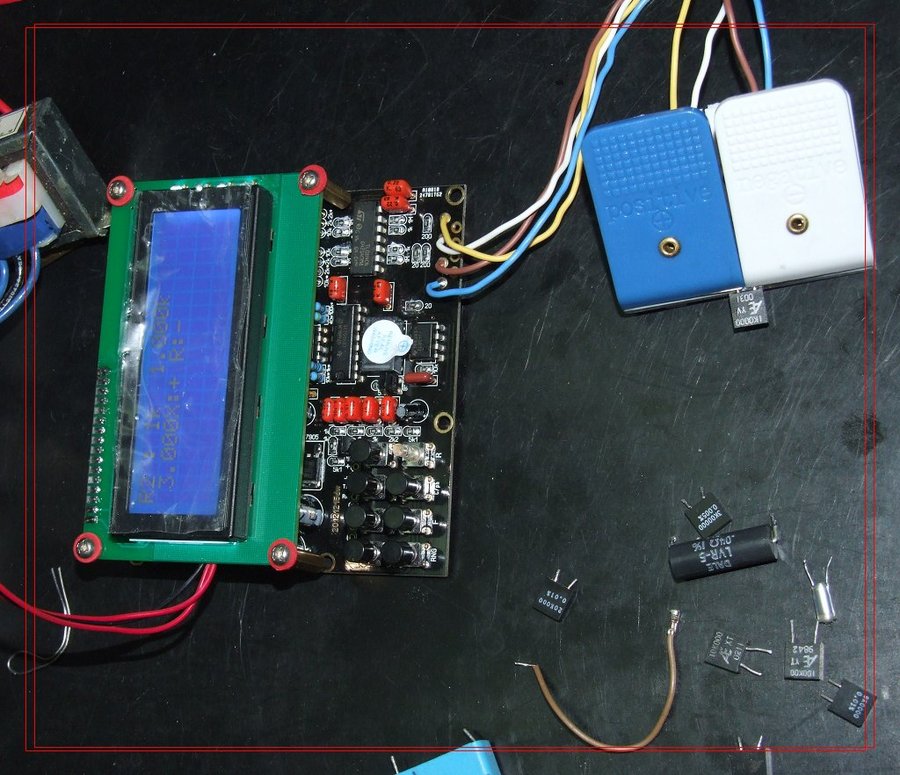

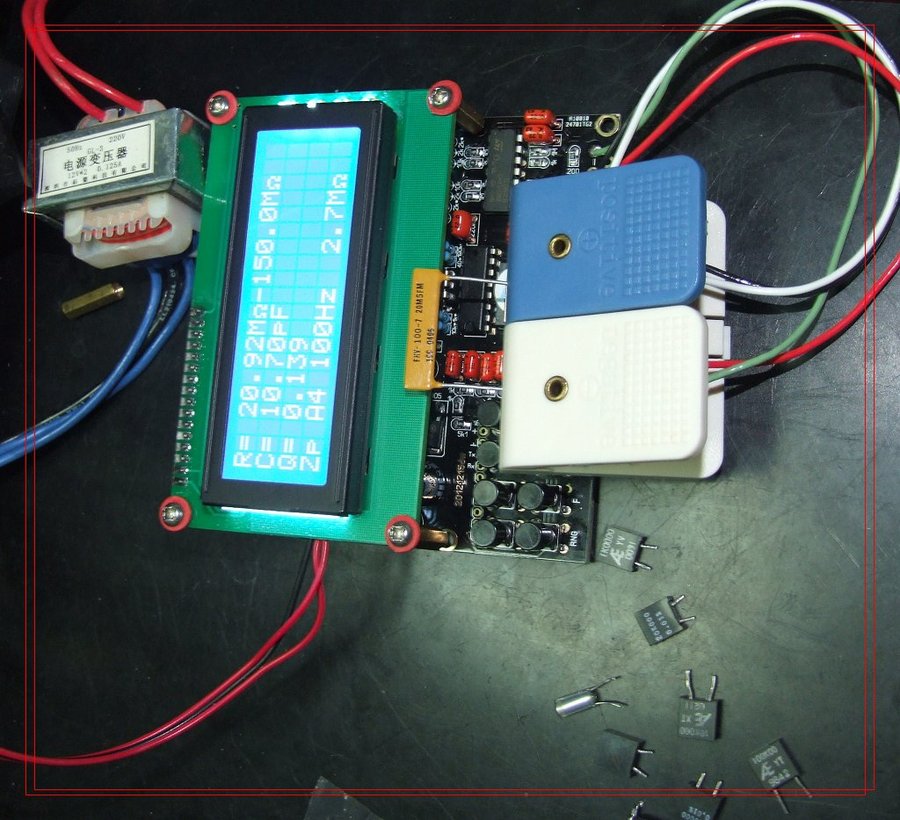

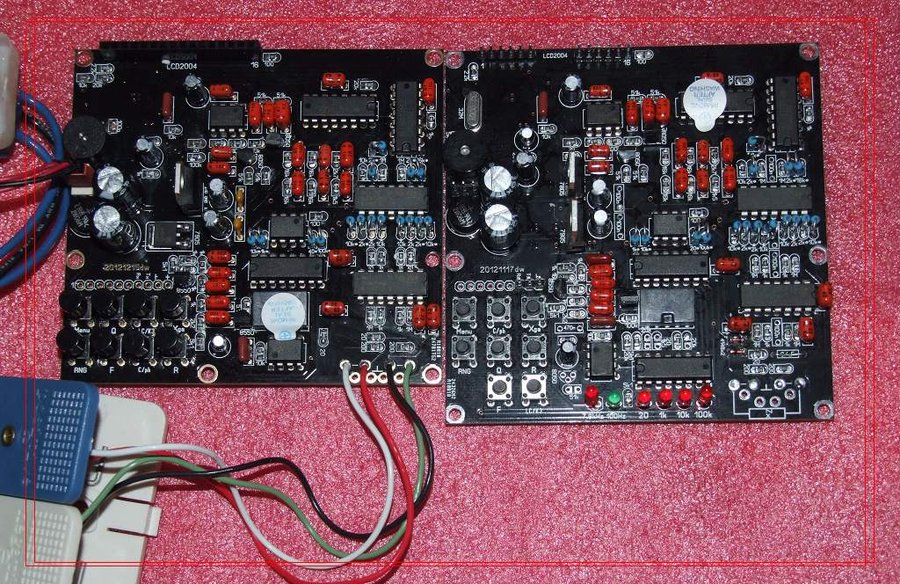

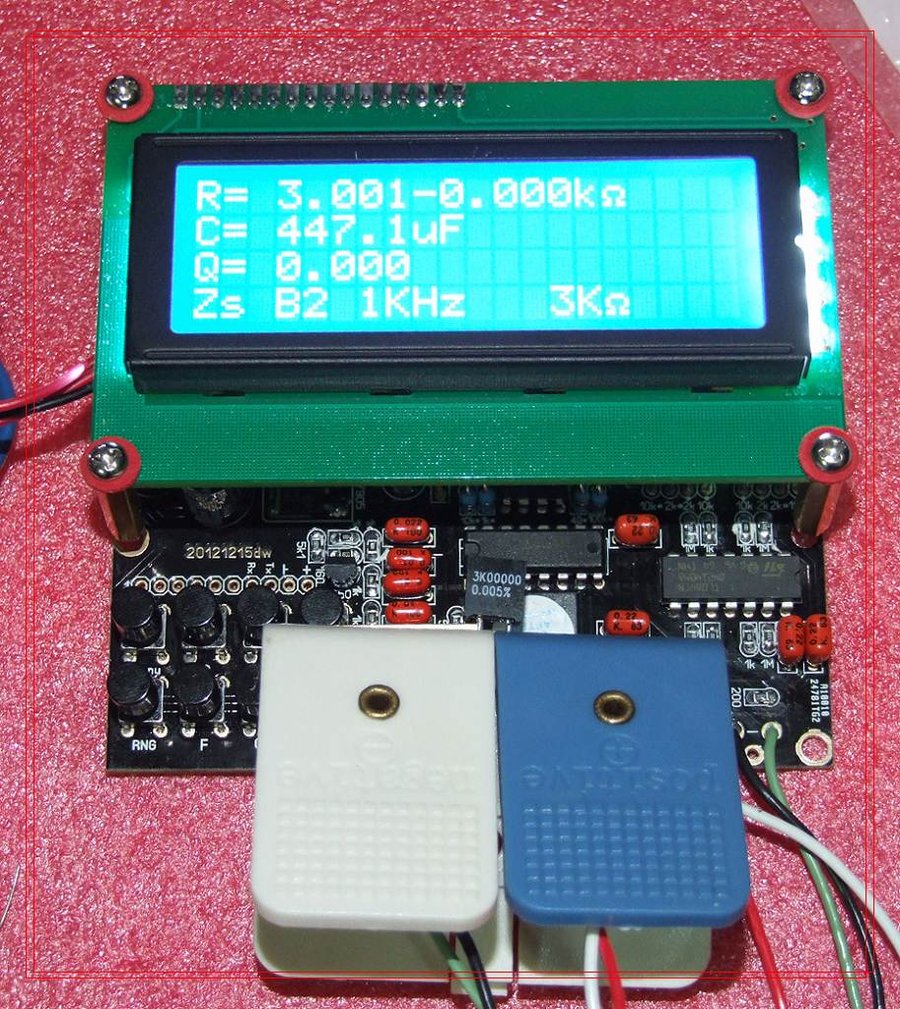

调试现场，调试完直接用金属箔电阻对比各档位精度，还没有进行大范围的测试，后续

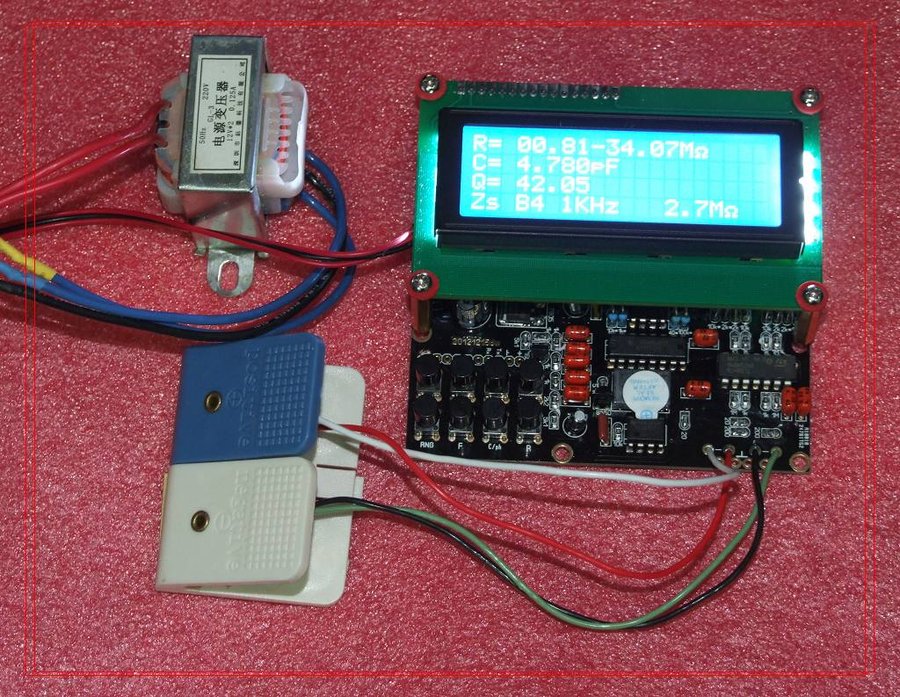

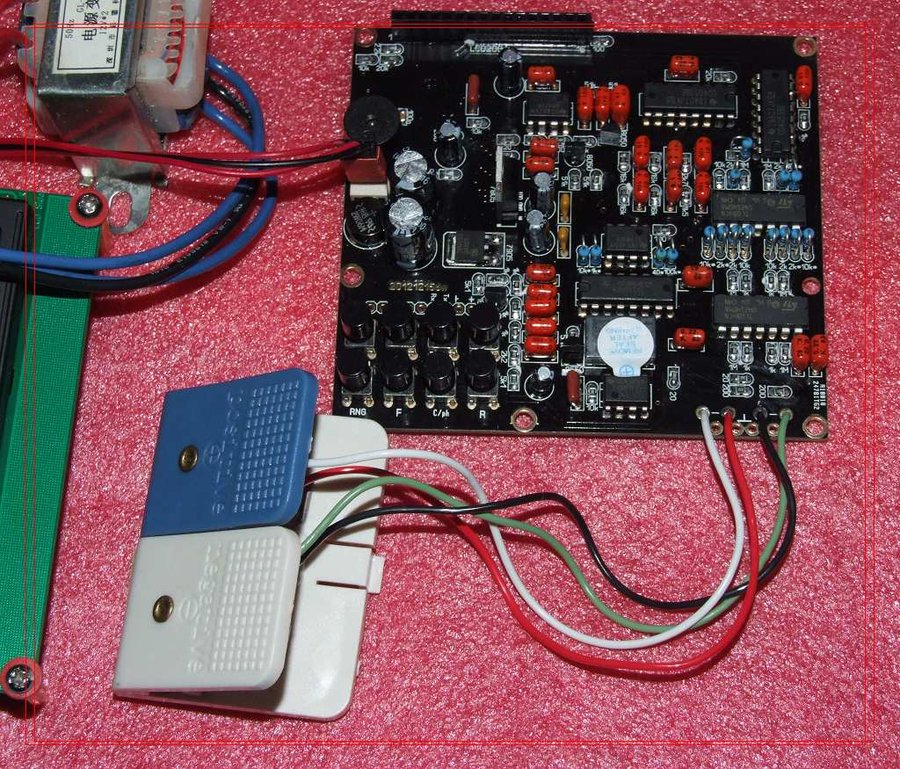

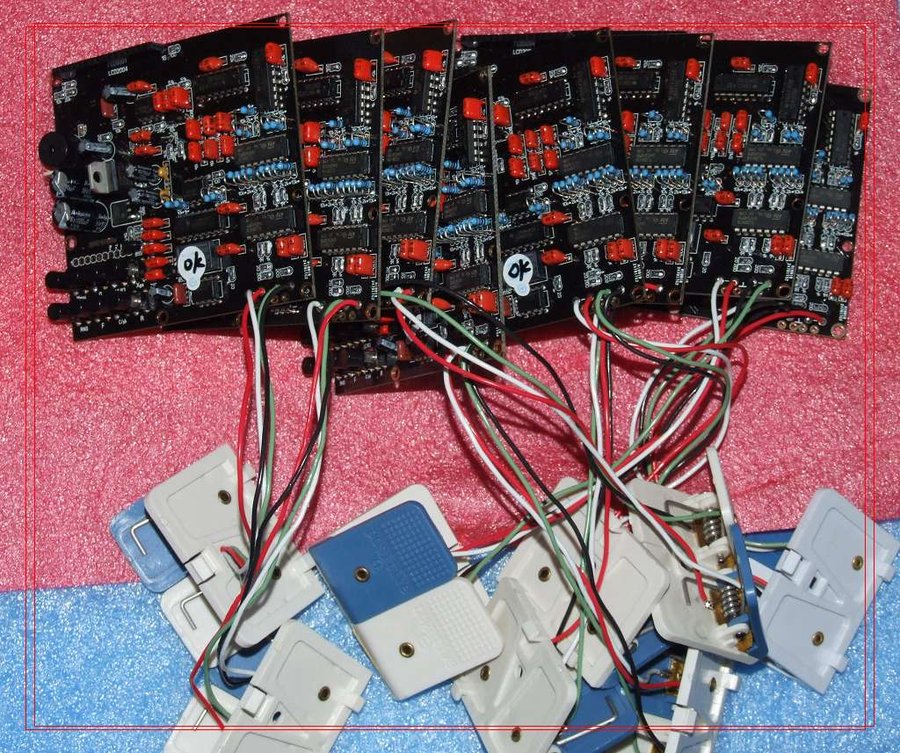

发货时候178里包含的测试夹为图上的蓝白夹子。我调试的时候用的变压器是双12v 的，发货的时候是5w铜线变压器。

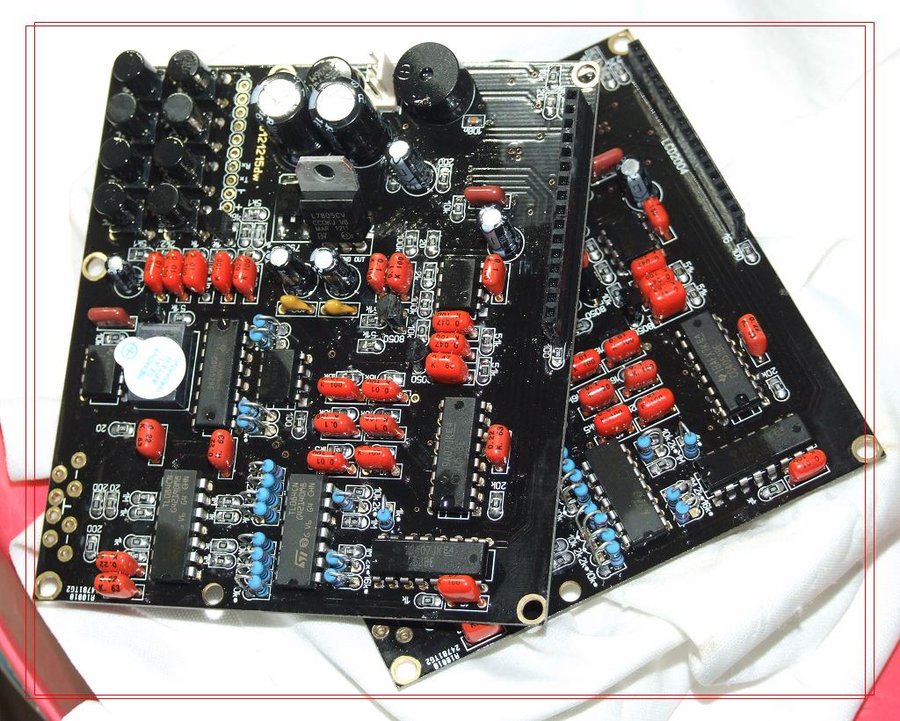

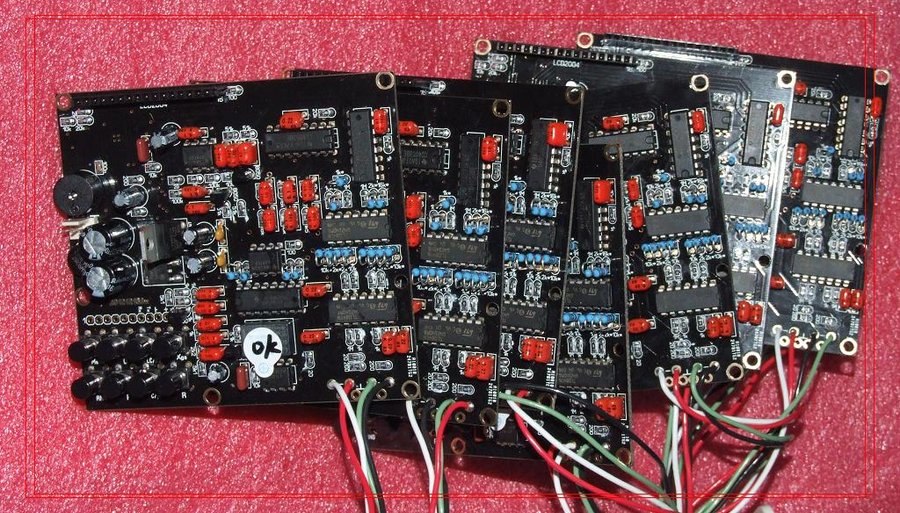

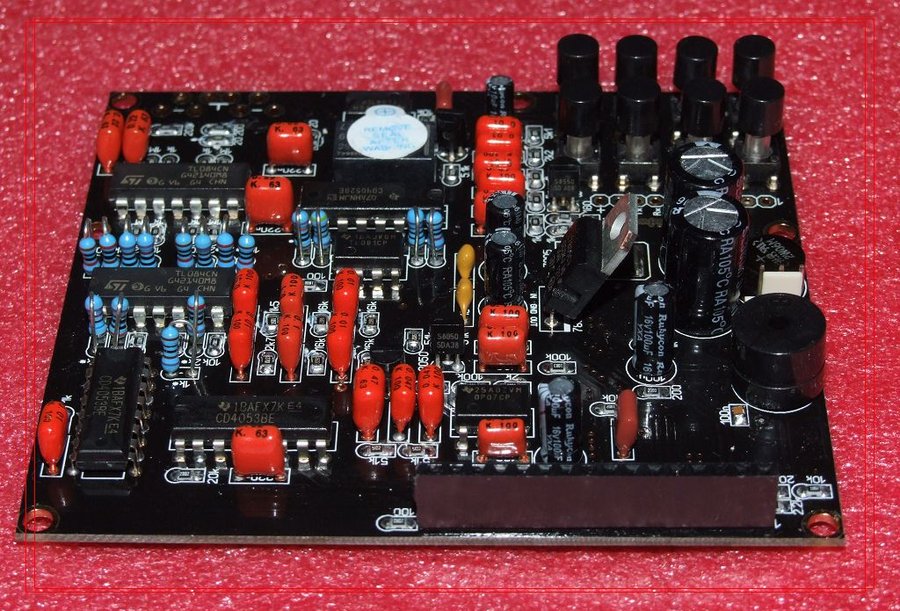

调试完的就待发了

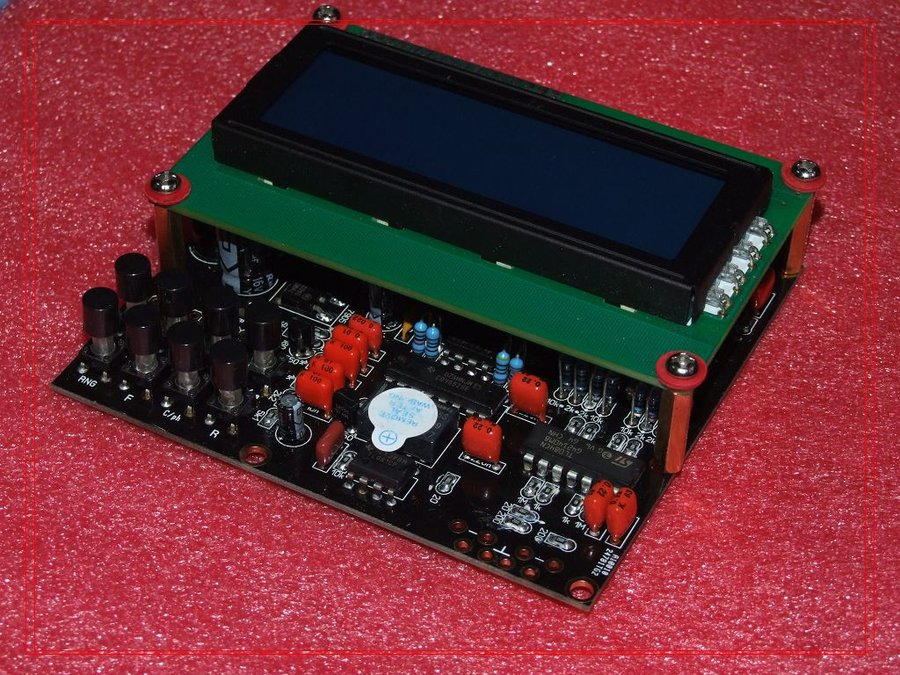

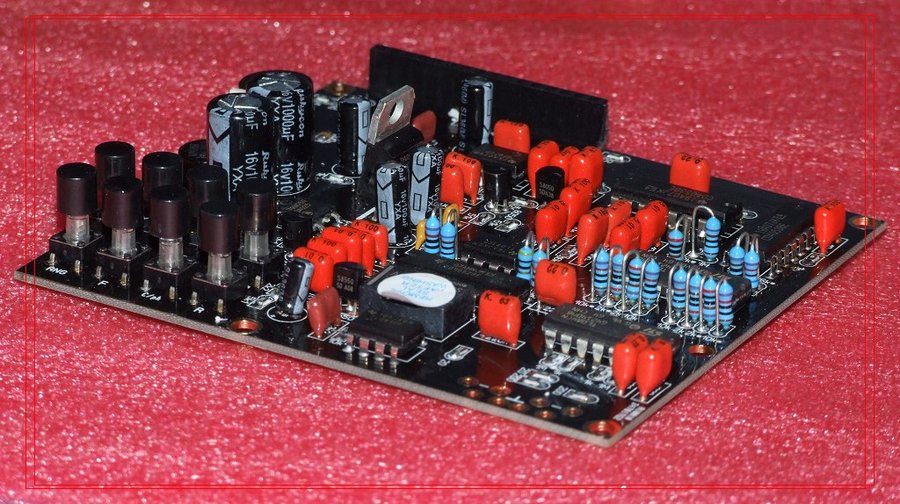

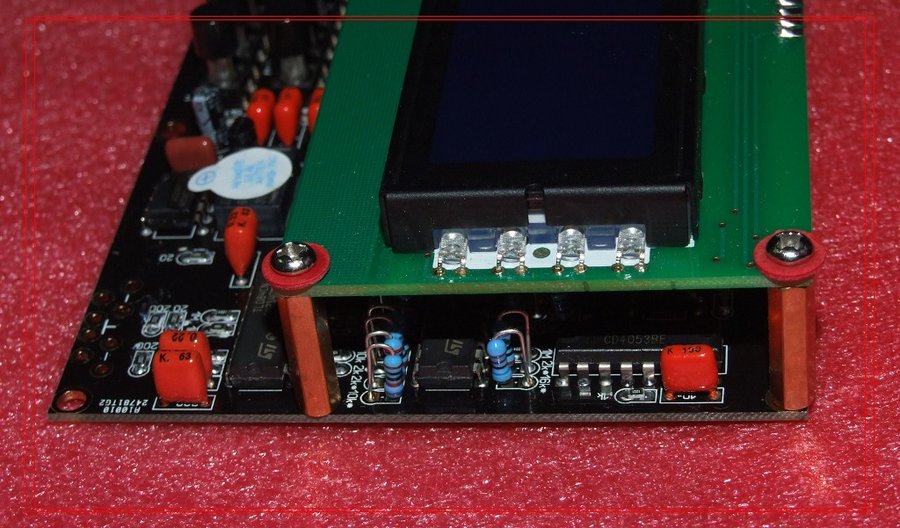

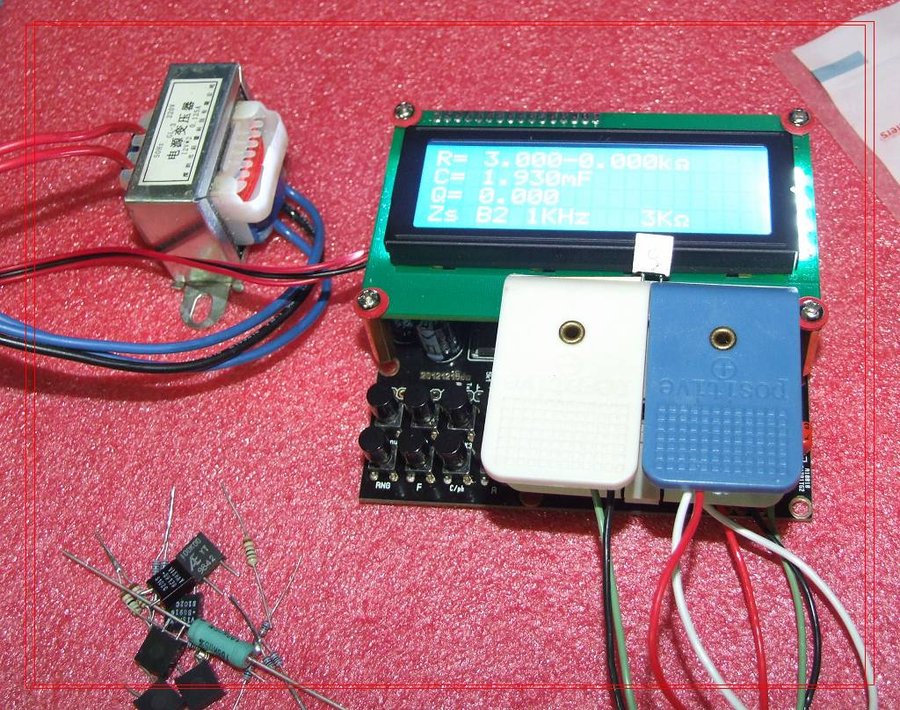

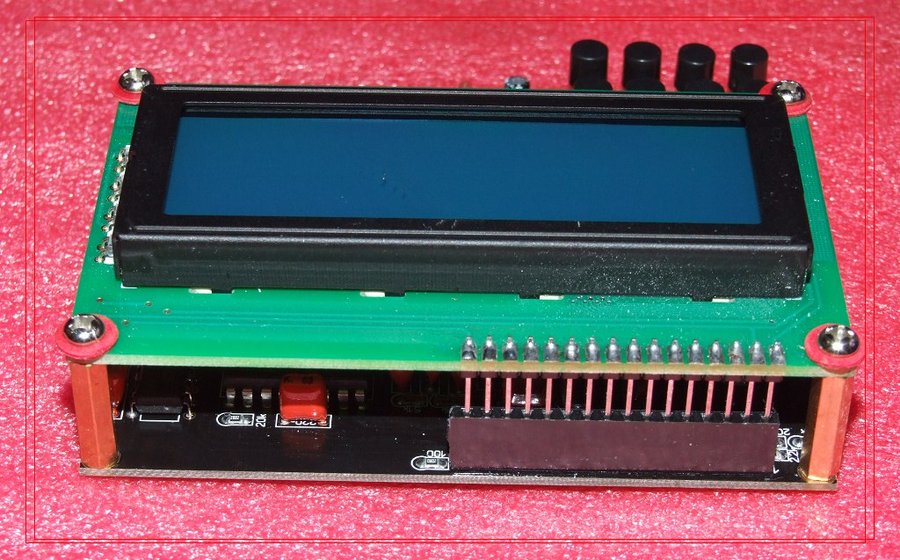

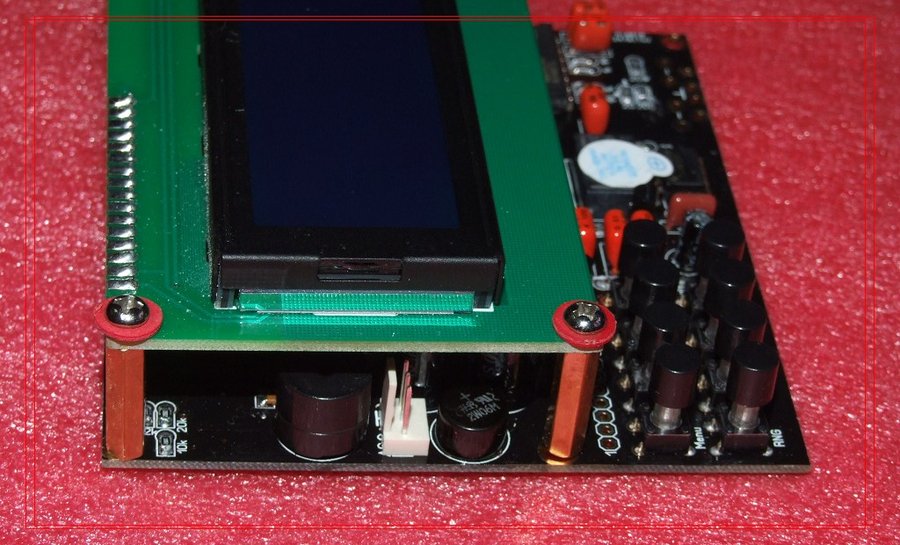

建议安装方式

注意，我没有给带铜柱，不知道您手里的散热器是多大的，怎么安装！

如果装机，建议购买walf504兄弟的外壳，已经联系他正在赶制中，那个时候就要液晶固定在面板上，主板平放在机壳内。

感谢许老师提供此套件全部制作资料，感zhyanbbs坛友优化程序，感谢pdwdwdw坛友优化pcb并焊接，感谢一直以来支持浩祺心的坛友。
