【编程器和下载线的应用资料】

无锡风

至今，还有一些朋友来询问我，一些我制作的编程器和下载线的应用问题。
为了偷懒，我准备在这里陆续上传一些相关的资料
——正在考虑，是利用其他网页的链接，还是编辑修改之后、重新在这里上传。

先链接一个：【Easy 51Pro串行编程器】使用图介
http://www.eend.net/bbs/dispbbs.asp?boardID=30&ID=1286  （感谢 eend 李老师）

再链接一个：【ubsasp——USB接口下载线的介绍】
http://www.luckymcu.com/dispbbs.asp?boardid=117&Id=1022  （感谢 快活丞）

以后，将陆续按需上传......（感谢 yleee）

无锡风

【Easy 51Pro v2.0宇宙版】资料：
https://www.yleee.com.cn/viewthread.php?tid=1033&extra=page%3D1&sid=2YCByy
（感谢 fangjun ）

【USBASP下载工具 avr_frighter】资料：
https://www.yleee.com.cn/viewthread.php?tid=736&extra=page%3D1&sid=2YCByy
（感谢 litchiate ）

无锡风

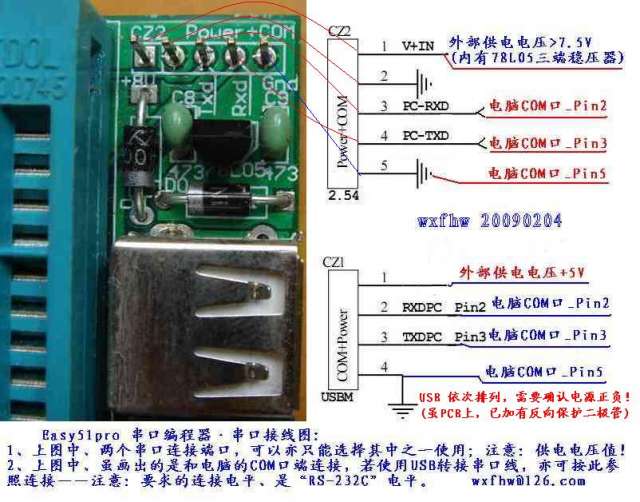

Easy51pro 串口编程器·串口电路接线图


Easy51pro 串口编程器·第二串口接线图

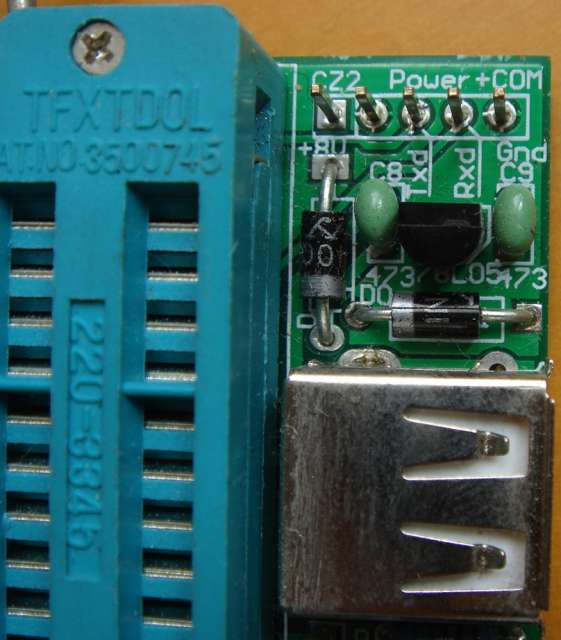

    上图中，右上角的5_2.54插座的接线，从左到右分别是：
     +8V（78L05输入电压）Gnd（电源输入）；
     Txd、Rxd、Gnd（对应连接RS232电平的电脑串口COM端子）：
（注意这里的“Txd、Rxd”标号，是本板的功能表示，和电脑串口、必须“交叉”连接，
    即：Txd连接PC_RXD；Rxd连接PC_TXD;如第一图所示）

无锡风

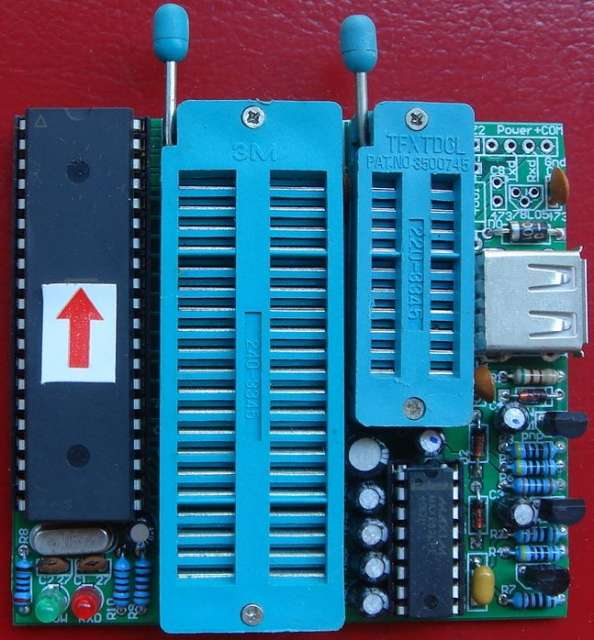

1、Easy51pro 串口编程器：

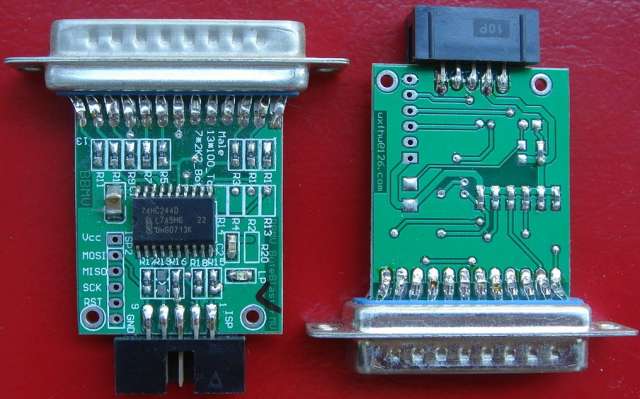

2、BBMV 并口下载线：

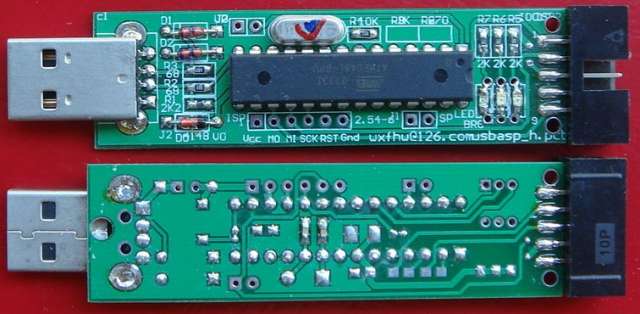

3、USBASP 下载线：

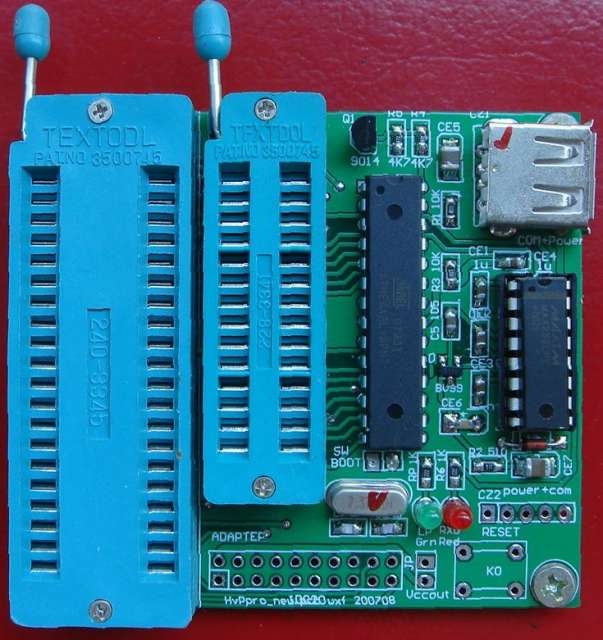

4、HvPpro 高压并口编程器：（感谢 萧天老师！）

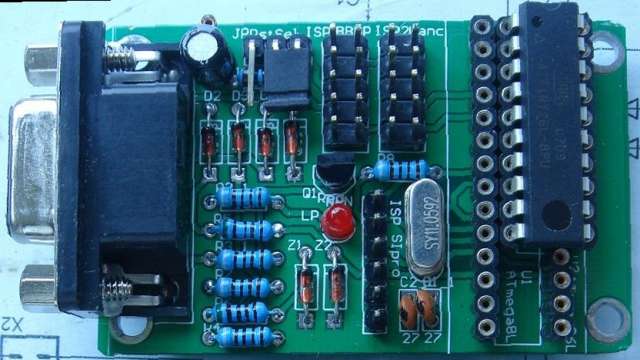

5、《小马》 串口下载线（附 M8+T26“目标板”）：

无锡风

【Easy51proV25】专用电缆接线图，同样适合于我制作的【HvPpro 高压并口编程器】

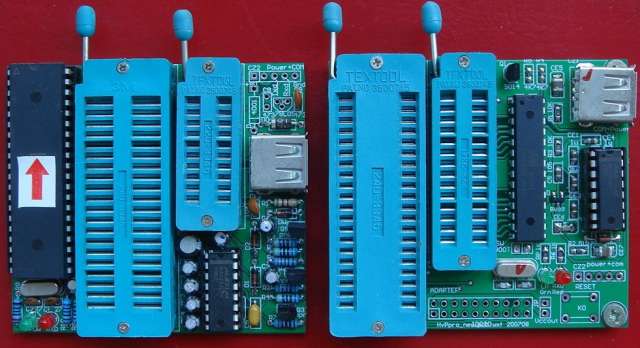

        1、从下面的照片，就可以看到两者PCB的设计里，利用“usb接口”接插件的“方式”，是完全一致的：


        2、具体的接线，可以参考本帖的 3楼：

无锡风

1、232_DB9·信号定义

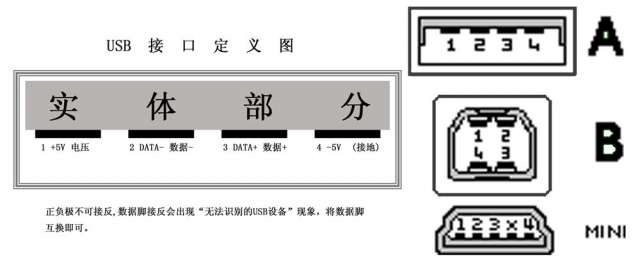

2、USB接口·接插件定义图

无锡风

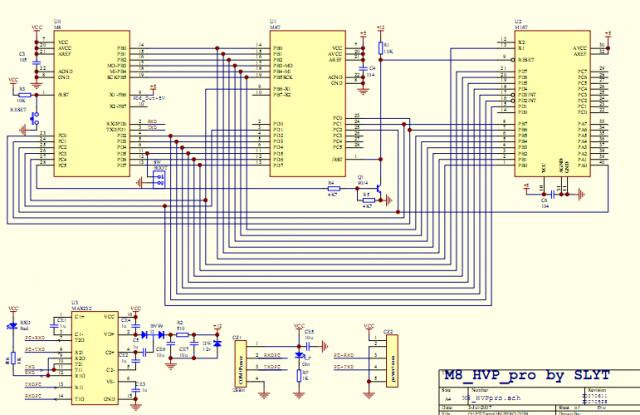

1、HvPpro 高压高压并口编程器 参考电路图：




2、HvPpro 高压高压并口编程器（熔丝恢复器）·接线图 说明
        从电路图中，已经可以清楚其和电源、以及RS-232接口的接线。
        无论是 PC-RXD/PCTXD 还是 RXDPC/TXDPC 端子，都是指（PC）电脑侧的端子定义——在DB9接插件里，PC-RXD=RXDPC=pin2；PCTXD=TXDPC=pin3。
        板上“利用的USB接口插座”具体的接线顺序，可以参考我的“Easy51pro串口编程器”的连接电缆的相关图纸
       只要先按 6楼的“USB接口定义图A”，找到和确认 USSB-5V电源的“正负”端，就可以参考了。

无锡风

本“专用”电缆线，同样“适合”于我的 HvPpro高压并口编程器。

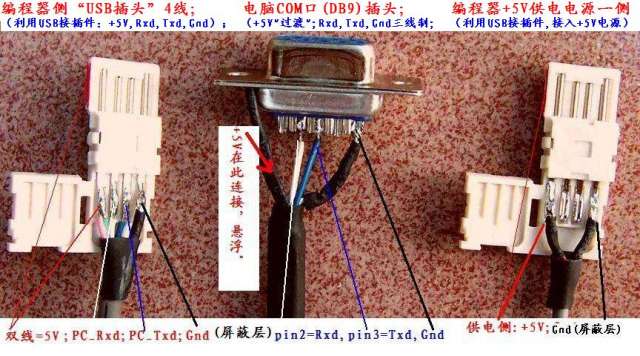

用图说话：（电缆线分成“两段”，合并于“中间”的DB9电脑COM口插头）

      上面，是我利用4芯屏蔽电缆线制作的实图——实际上，普通的四线，即可完成：+5V、Rxd、Txd、Gnd(地)，一共四根线。

      下面的PDF文件，则可以比较清楚地看出，电缆线的电路关系。

fat

谢谢老冯的好资料，标准的“冯版接口”啊

上回我问的仓后高端线改“冯版接口”的事，真是奇哉怪也，上次改的那根线，不是烧了M8HVPRO上的一片232吗，结果前几天我不死心又拿出来试验，准备再搭上一两片MAX232也要搞个明白，结果。。。。一切正常了，我什么都没有动过，就是直接插上试验，一点问题都没有。汗，上次那片max232真是死得不明不白，冤啊。

倪大德

很好的资料！谢谢老冯！不过我常用的还是老冯的BBMV 并口下载线。线接长一些，用在本本上，十分方便，也许是个人的喜好吧！高压并口编程器和USBASP 下载线只是备用！
