小鬼头老师的电容ESR表印刷板图

panqi · 发表于 2011-3-22 23:10

本帖最后由 panqi 于 2011-3-22 23:12 编辑

图片 001.jpg

还得找个合适的外壳！器件的封装尺寸搞错了，有点浪费空间。

SGT · 发表于 2011-3-22 23:21

我还在埋头苦焊中，=====

SGT · 发表于 2011-3-22 23:22

还得找个合适的外壳！器件的封装尺寸搞错了，有点浪费空间。
panqi 发表于 2011-3-22 23:10 https://www.yleee.com.cn/images/common/back.gif

其实你可以把CBB电容用线引出来，不在板子上安装，那样尺寸不就可以缩小了。

panqi · 发表于 2011-3-23 01:07

呵呵亡羊补牢为时已晚。将就了

SGT · 发表于 2011-3-23 01:23

还差220PF2个，1UF1个就可以了，现在手上没有零件，等明天进城找找看。

SGT · 发表于 2011-3-23 17:05

中午进城去找了下，都说没有220PF那么小容量的电容。

只好在旧板子去找找看了。

panqi · 发表于 2011-3-23 19:23

本帖最后由 panqi 于 2011-3-23 19:47 编辑

不是吧!220p很小吗这么囧

SGT · 发表于 2011-3-24 02:15

不是吧!220p很小吗这么囧
panqi 发表于 2011-3-23 19:23 https://www.yleee.com.cn/images/common/back.gif

是啊。我们这边没有专门的电子城，所以很多元件买不到啊。

SGT · 发表于 2011-3-27 01:12

220PF电容在厂里其它单位旧线路板上去找也没有找到，看来ESR表要完工只能等些时间了，现在赶快把腐蚀机做出来，不然下个星期出差要一个月时间，回来又得忙没有空做这些了。

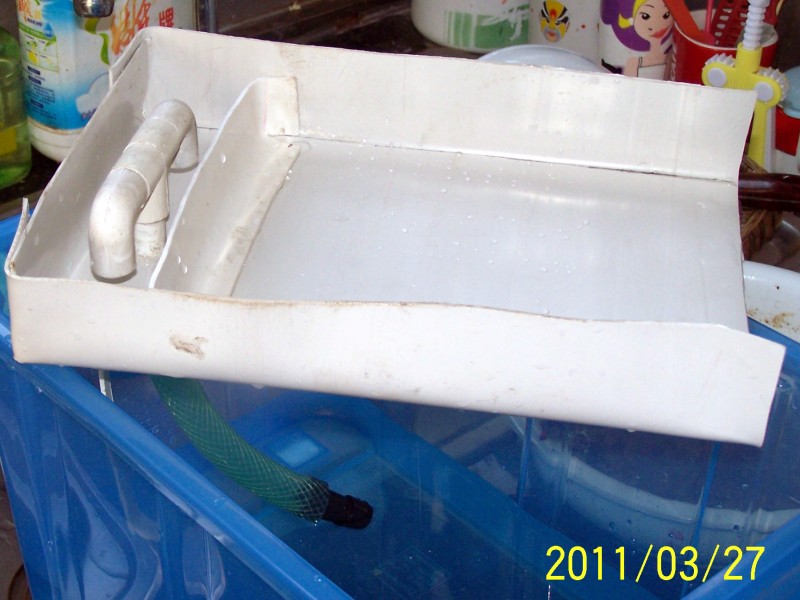

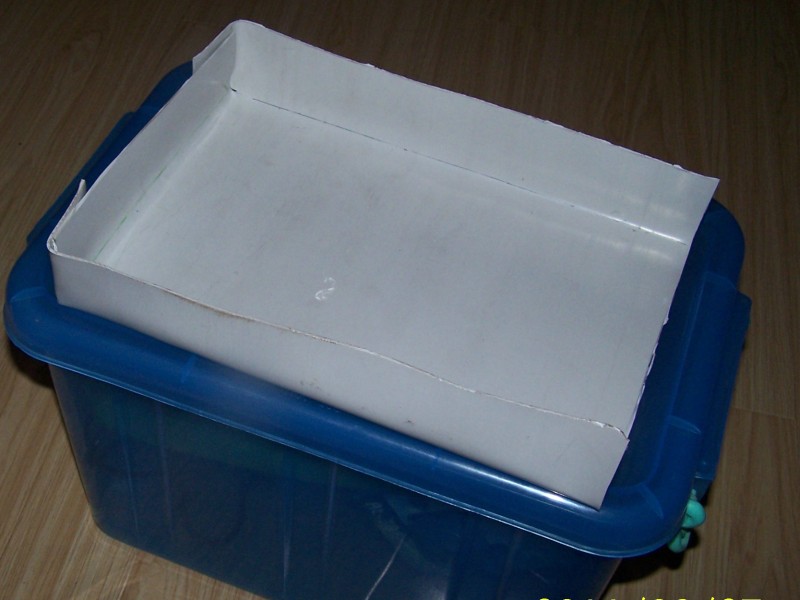

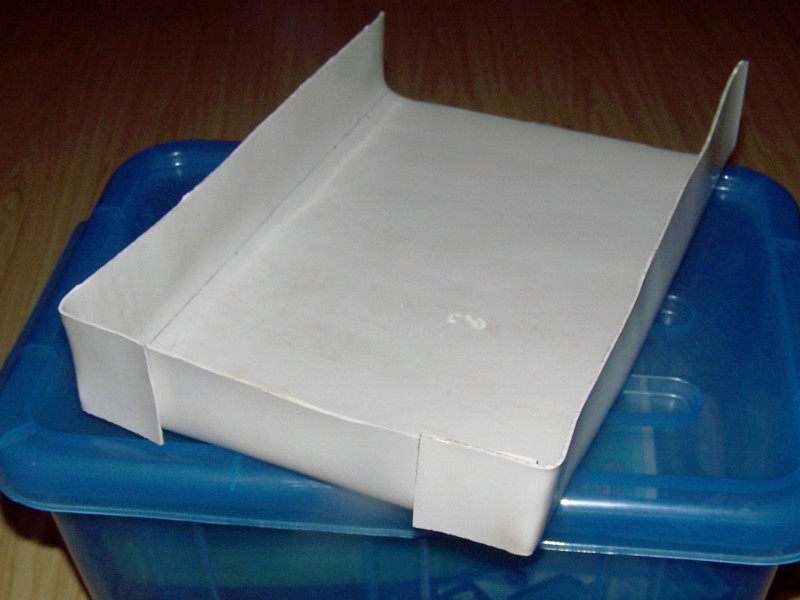

还是发两张图上来先，这是底板，其余的明天再找点下水管做完。

SGT · 发表于 2011-3-28 00:38

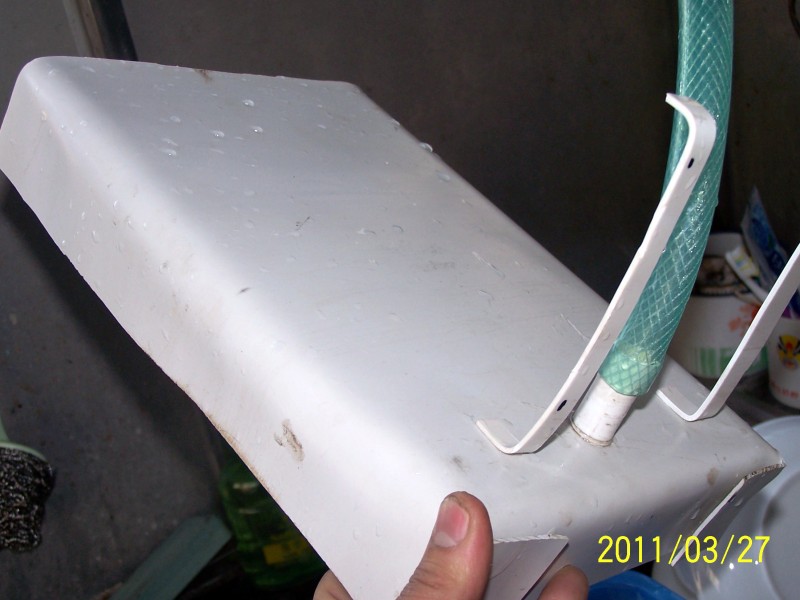

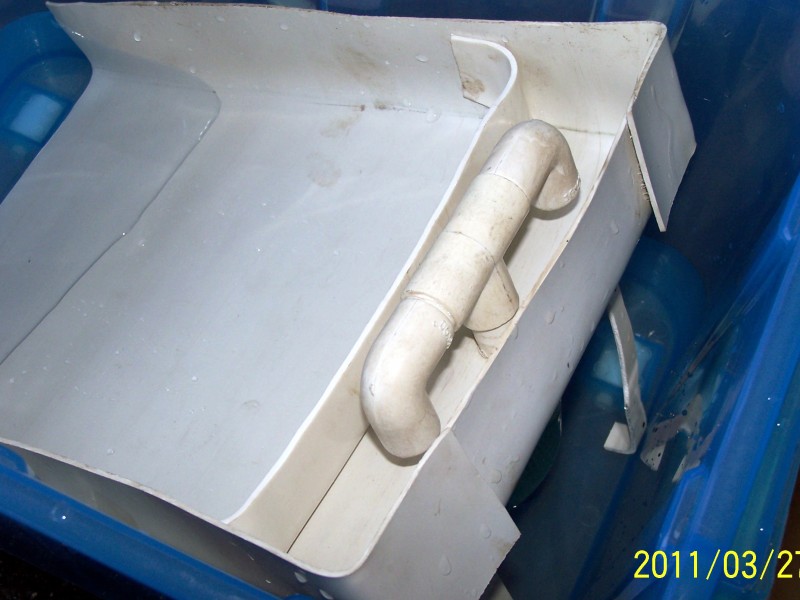

支撑脚弄窄了点不是很稳定，其它一切都OK了，呵呵，这下腐蚀线路板再也不用到处去找盆子临时拼装了。
