我的1.9mm64x16LED点阵，，，

发表于 2011-6-28 23:55 | 显示全部楼层 |阅读模式

本帖最后由 e315 于 2020-2-3 13:26 编辑

喜欢DIY的我，看到这小点阵按耐不住了，，，
由于前段时间比较忙，上个月就画好的板，到本月24号才导出光绘做板，下午一收到板，晚上就乐不思蜀了，，，
翻箱倒柜了一晚上，还是差了两个1.27mm间距的排针，啊啊啊啊，，，

上图先，灯光不好，手机不好，将就将就，，，

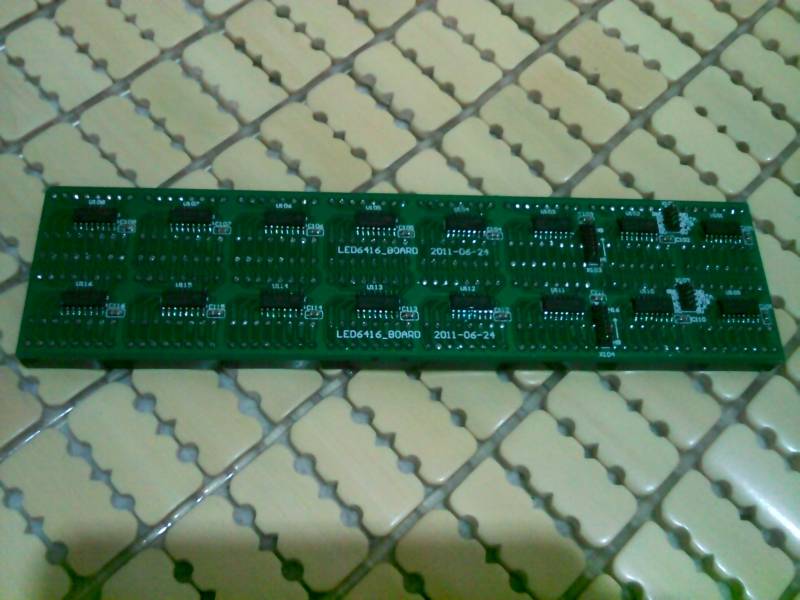

点阵板底面

点阵板底面

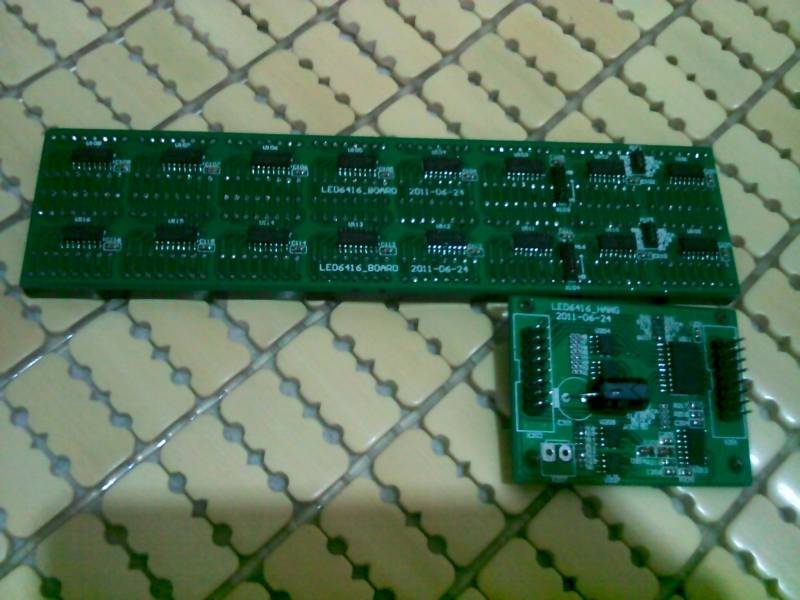

底面+加行板

底面+加行板

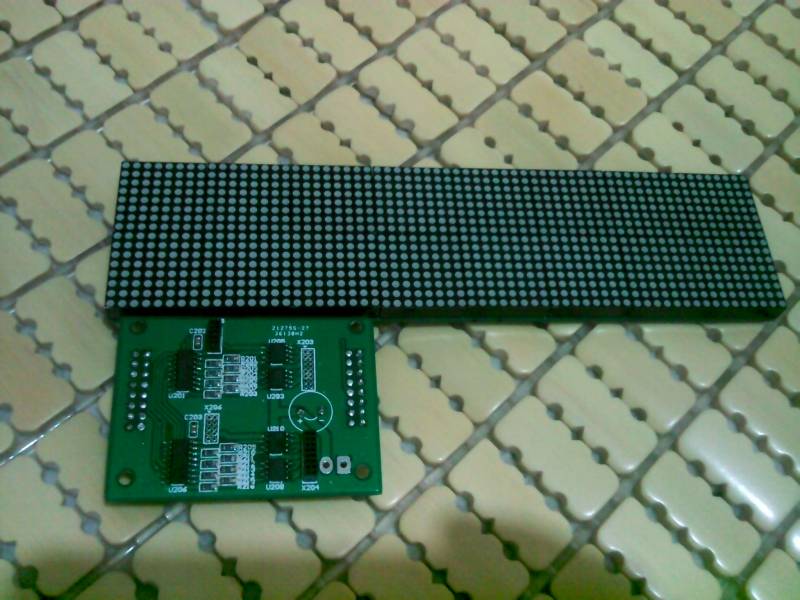

正面+加行板

正面+加行板

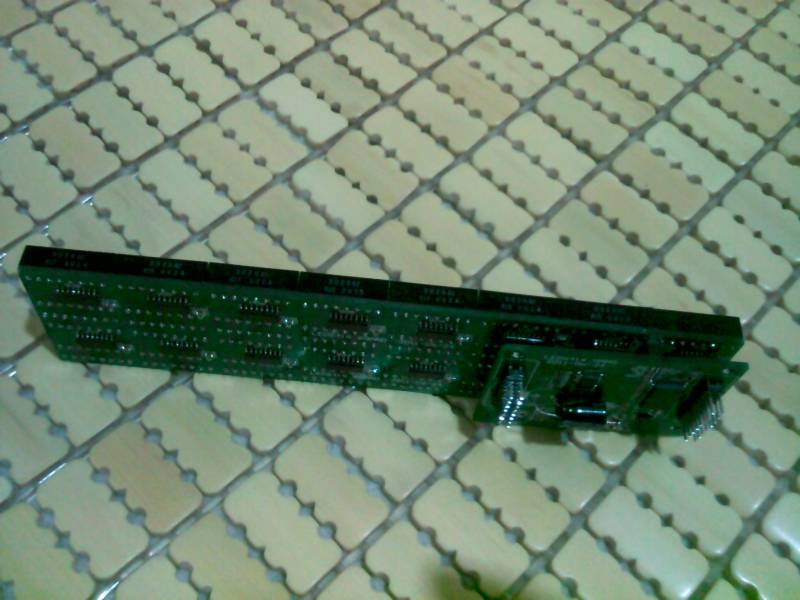

二板组合侧面图

二板组合侧面图

以上，第一次做点阵板，难免很多缺陷，望众人给予批准指出。

回复

楼主| 发表于 2013-7-7 10:48 | 显示全部楼层

本帖最后由 e315 于 2013-7-7 11:20 编辑

好久没来这儿了，发现有不少人还在折腾这个1.9mm的点阵模块，现把本贴中设计的原理图和pcb文件全部共享，希望大家少走弯路。

PS：之前做的点阵模块板PCB+器件，我刚看了下，还有一些

1.9mm1664点阵V1.0.part1.rar

1 MB, 下载次数: 662, 下载积分: 一乐金币 -1

dxp格式

1.9mm1664点阵V1.0_99格式.zip

275.09 KB, 下载次数: 615, 下载积分: 一乐金币 -1

99格式

1.9mm1664点阵V1.0.part2.rar

228.87 KB, 下载次数: 564, 下载积分: 一乐金币 -1

dxp格式

回复支持反对

楼主| 发表于 2011-6-29 00:01 | 显示全部楼层

补上原理图，PDF格式的。

1.9mm1664点阵.rar (207.78 KB, 下载次数: 1003)

回复支持反对

发表于 2011-6-29 01:06 | 显示全部楼层

回复支持反对

发表于 2011-6-29 08:58 | 显示全部楼层

本帖最后由 mdy-5153 于 2011-6-29 09:06 编辑

板子很紧凑，漂亮，费用也不低吧？

回复支持反对

发表于 2011-6-29 09:38 | 显示全部楼层

漂亮！LZ快点点亮啊

回复支持反对

发表于 2011-6-29 10:45 | 显示全部楼层

双层板还是四层板啊？

回复支持反对

楼主| 发表于 2011-6-29 12:31 | 显示全部楼层

板子很紧凑，漂亮，费用也不低吧？
mdy-5153 发表于 2011-6-29 08:58 https://www.yleee.com.cn/images/common/back.gif

还好，我估算了下，板平均14块左右，加上器件28块之内吧，（不包含点阵模块）

回复支持反对

楼主| 发表于 2011-6-29 12:37 | 显示全部楼层

回复 6# 199003326

二层板，可以看我之前发过的图片，
找了半天，找到如下的连接：
https://www.yleee.com.cn/viewthread.php?tid=5866&extra=page%3D3&page=17

回复支持反对

发表于 2011-6-29 17:14 | 显示全部楼层

等了你好久了终于出来了

回复支持反对

发表于 2011-6-29 17:19 | 显示全部楼层

老兄可否出一套光板给我

回复支持反对
