DIY LED 电子钟（Atmega32+DS3231+TM1639）
作者： kukulee
由于本人专业不是搞嵌入式开发的，这款LED时钟断断续续、历时数月终于完成了。目前程序已基本调试完成，亚克力外壳正在制作中。主要有如下功能：
1.实时时钟。
时钟芯片采用DS3231高精度实时时钟芯片，配合AVR ATMEAGA32A主控芯片，晶振采用内部8MHZ晶振，数码管采用ARK方舟0.8寸时钟数码管，数码管驱动芯片采用专业LED驱动芯片TM1639。
2.温度采集。
温度采集采用DS18B20芯片，可在菜单中设置-10 ~+10摄氏度温度补偿。
3.红外控制。
红外接收采用HS0038B芯片，配合AVR ATMEAGA32A PD6引脚的输入捕捉中断，大大降低了CPU占用率。
4.自动PWM亮度调节。
采用光敏电阻根据环境自动调节数码管亮度，数码管亮度采用PWM脉宽调制波进行控制，而非通过控制延时时间长短进行亮度调节。除了自动调节亮度，也可以在菜单中手动设置亮度，共8级亮度。
5.时间设置。
在菜单中可以设置时间，时间设置有纠错功能，例如2016-2-31是不能保存的。由于DS3231实在是走的太准了，因此程序中没有增加自动时间校准。
6.独立按键。
按键程序是在吴坚鸿的按键程序基础之上修改而来，支持数字加速功能。
7.开机动画。
开机动画在上电时显示，可在菜单中关闭。
8.关闭显示。
利用红外遥控器电源键可关闭显示，并停止对DS3231，DS18B20,TM1639的读取以及按键扫描程序运行。再次按下电源键，可打开显示，电子钟处于正常工作状态。
9.秒钟显示。
可在菜单中设置显示秒钟。
具体内容详见视频：
一.原理图
设个隐藏骗回复，呵呵！
本帖隐藏的内容
LED电子钟原理图2
2016-2-11 01:06 上传
二.PCB 3D模型
PCB正面
PCB反面
三.打样PCB
在某猫打样，50元10片包邮，具体厂家就不说了，免得有打广告嫌疑
。

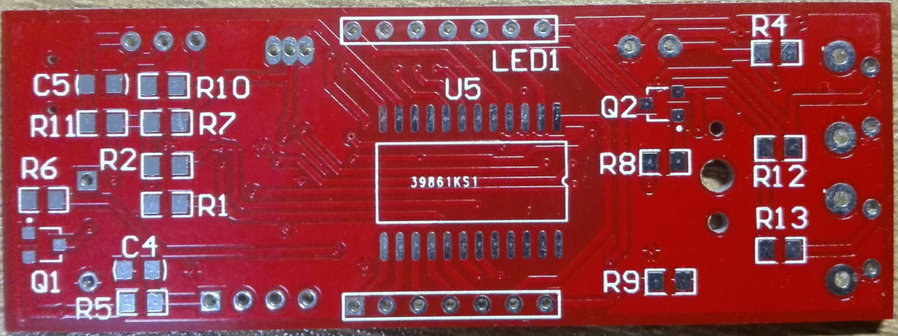

PCB正面
PCB反面
四.实物图
请无视我渣一样的焊接技能
。
五.显示效果图
